手动换向阀DMT,DMG
产品型号：DMT,DMG
手动换向阀DMG,DMT用手操作手动杆，使回路中油液的流向得以控制，达到方向控制的目的。
- 产品介绍
- 规格参数
手动换向阀DMG,DMT型号说明
DMT -06 -3C6 -W 型号说明 油口尺寸 阀芯机能 中位复位方式 手动换向阀
DMG-板式
DMT-管式02：6通径(1/4")
03：10通径(3/8")
04：16通径(1/2")
06：25通径(3/4")
10：32通径(1 1/4")参见下表 W：弹簧复位
O：钢珠定位手动换向阀DMG,DMT阀芯机能表
3位 弹簧对中 3C2
3C4
2B2
3C3
3C6
手动换向阀DMG,DMT规格表
型号 最大流量 ℓ/min 最高使用压力
MPa容许背压
MPa重量 kg 管式 板式 管式 板式 管式 板式 - DMG-02 - 30 25 2 - 1.5 DMT-03 DMG-03 50 50 10 4.5 3.7 DMT-04 - 100 - 14 7.6 - DMT-06 - 180 - 13 - DMT-10 - 300 - 22 - 备注：1、现成规格阀心为2B2、3C2、3C3、3C4、3C6，若有特殊规格，请联系上海台拓液压技术部。2、3C3、3C6中间位置之最大流量较小，容许背压亦小。3、背压高于7MPa时，请直接将泄油口接回油箱。4、手动杆力矩，随容许背压改变。
手动换向阀DMG,DMT剖面图

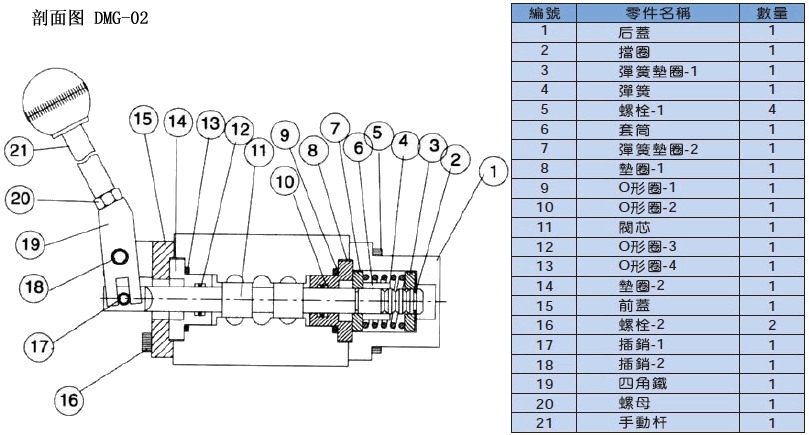

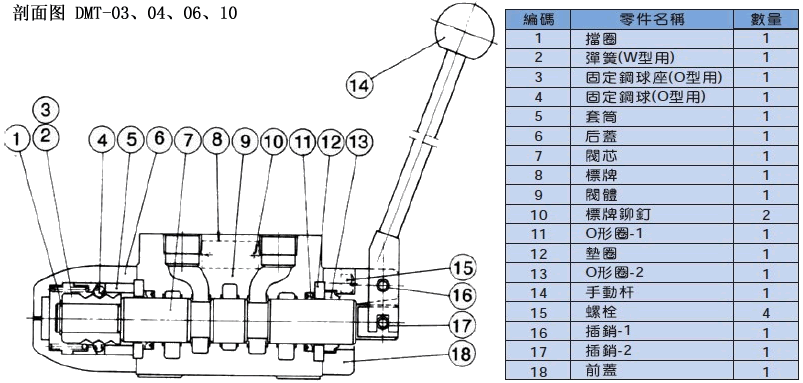

手动换向阀DMT-03/04/06/10剖面图下载 手动换向阀DMG-02剖面图下载

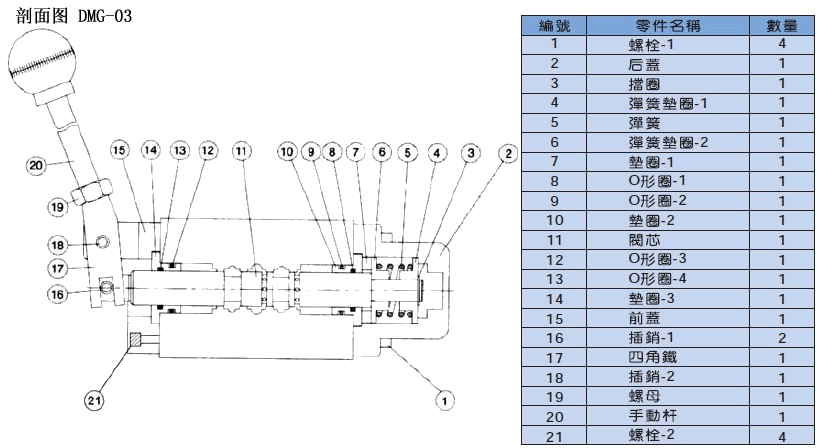

手动换向阀DMG-03剖面图下载

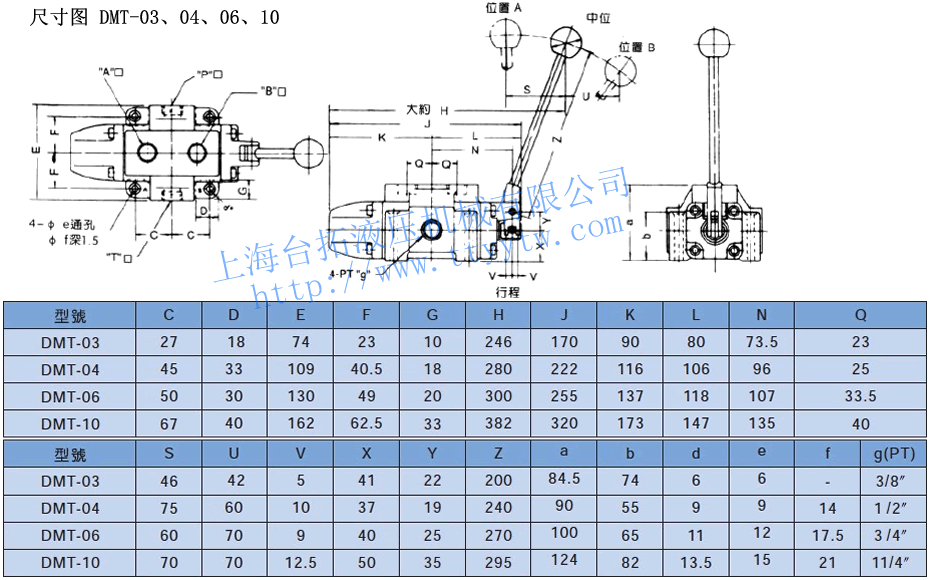

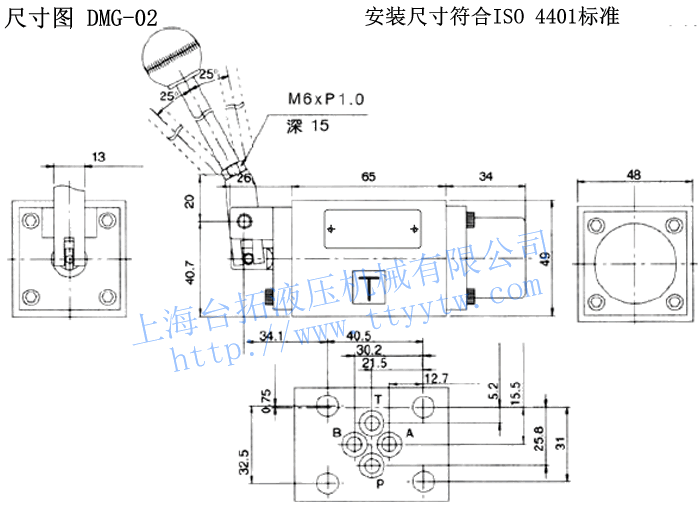

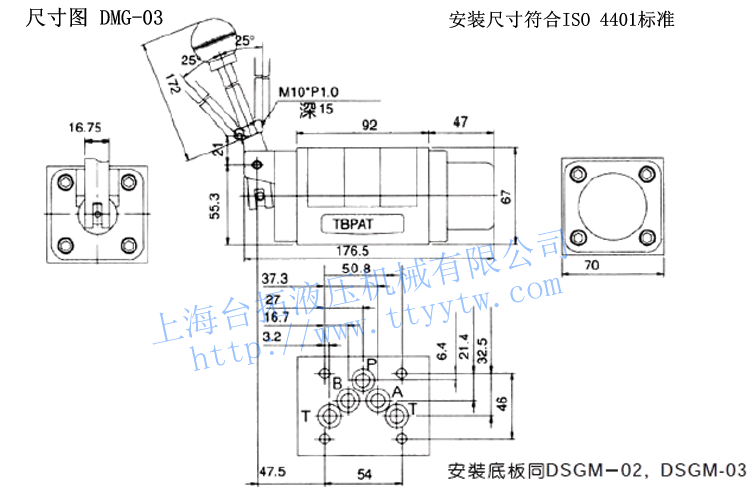

手动换向阀DMG,DMT尺寸图
