当前位置：首页 > >产品中心 > 柱塞泵
柱塞泵

变量柱塞泵PZS 产品型号：PZ3-3B,PZ3-4B,PZ3-5B,PZ3-6B
变量柱塞泵PZS压力可达28Mpa2。采用与PVS系列一样的圆弧形斜盘方式支撑并采用多只柱塞与配油盘实现了低噪音。

产品介绍

规格参数

变量柱塞泵PZS型号说明

PZS	-4	B	-100	N	*	-10
型号说明	泵尺寸	安装方式	泵排量cm³/rev	变量控制方式	压力调整范围	设计号
PZS系列变量柱塞泵	3,4,5,6	B：法兰安装型 A：脚座安装型	70,100,130 180,220	N：压力补偿型见控制方式	1：2∼7Mpa 3：2∼21Mpa 4：2∼28Mpa	10

备注：PZS-5B/6B最大工作压力为25MPa(255kgf/cm2)。

变量柱塞泵PZS规格表

型号

排量
cm³/rev

额定
压力Mpa

固定泵(备注1)

压力调整
范围Mpa

最大工作
压力Mpa

转速范围r/分

配管尺寸

重量
(kg)

容量cm³/rev

压力Mpa

最低

最高

出油口

吸油口

泄油口

PZS-3B-70*1-10

70
(45∼70)

3.6∼8.18

2∼7

500

1800

1-1/2"

1-1/4"

3/4"

PZS-3B-70*3-10

2∼21

PZS-3B-70*4-10

2∼28

PZS-4B-100*1-10

100
(40∼100)

3.6∼15.8

2∼7

500

1800

3/4"

PZS-4B-100*3-10

2∼21

PZS-4B-100*4-10

2∼28

PZS-5B-130*1-10

130
(51∼130)

3.6∼32.3

2∼7

500

1800

2-1/2"

3/4"

PZS-5B-130*3-10

2∼21

PZS-5B-130*4-10

2∼25

PZS-6B-180*1-10

180
(101∼180)

3.6∼63.9

2∼7

1800

2-1/2"

3/4"

123

PZS-6B-180*3-10

2∼21

PZS-6B-180*4-10

2∼25

PZS-6B-220*1-10

220
(124∼220)

3.6∼63.9

2∼7

500

1500

2-1/2"

3/4"

136

PZS-6B-220*3-10

2∼21

PZS-6B-220*4-10

2∼25

备注1：a、固定的泵浦可通过与IP泵浦连结。b、泵浦控制形式为N，RS，WS，NQ。c、上述型号柱塞泵均为顺时针方向(从轴端看)。

变量柱塞泵PZS尺寸图

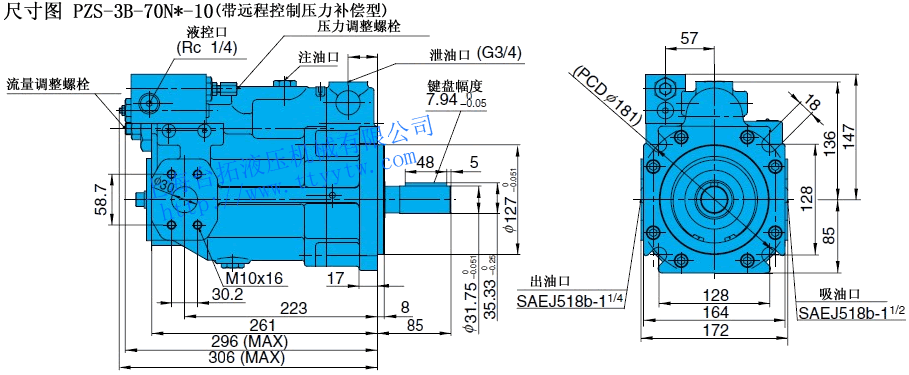

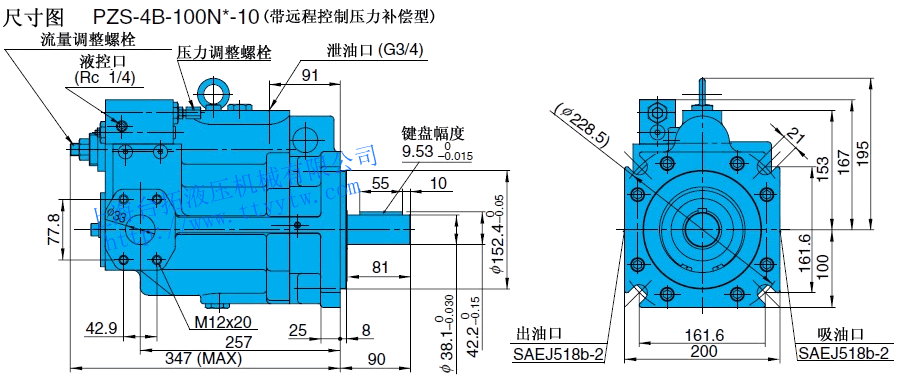

变量柱塞泵PZS-3B-70N*-10尺寸图下载变量柱塞泵PZS-4B-100N*-10尺寸图下载

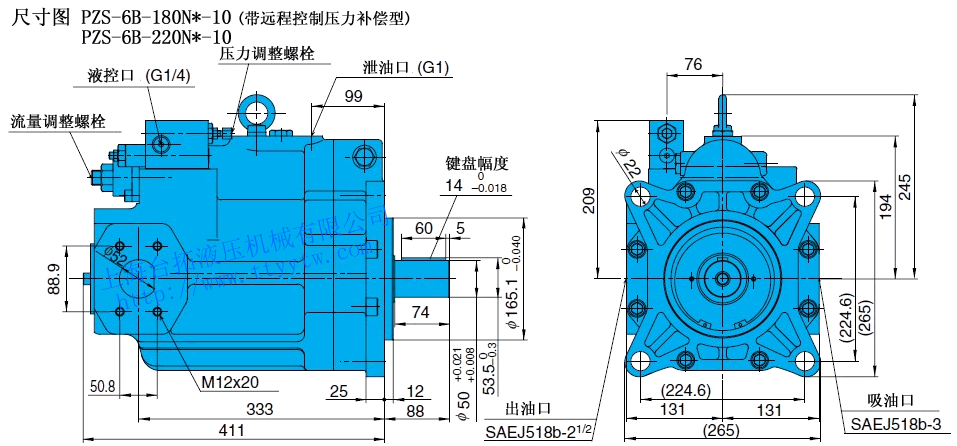

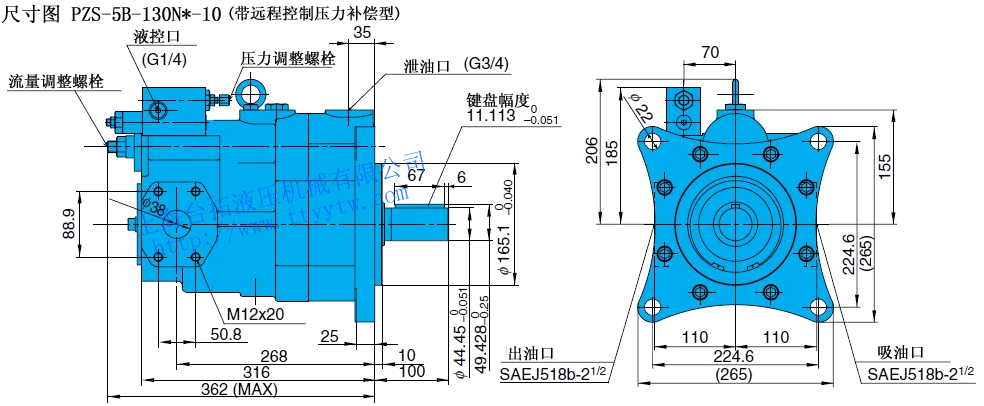

变量柱塞泵PZS-5B-130N*-10尺寸图下载变量柱塞泵PZS-6B-180/220N*-10尺寸图下载

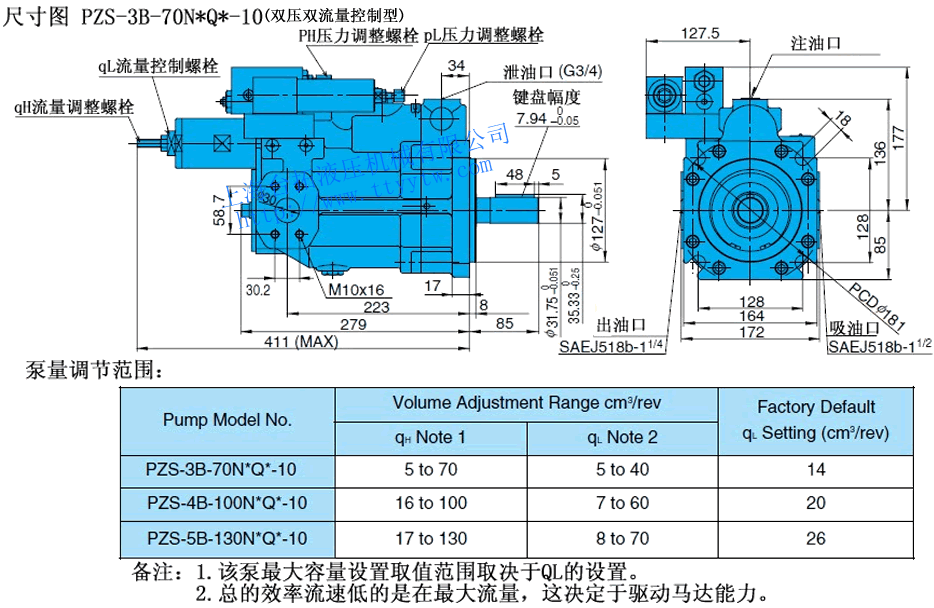

变量柱塞泵PZS-3B-70N*Q*-10尺寸图下载变量柱塞泵PZS-4B-100N*Q*-10尺寸图下载

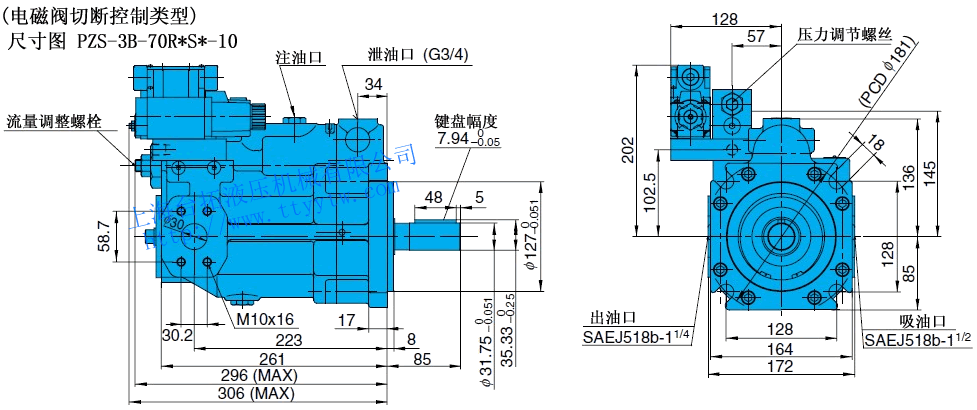

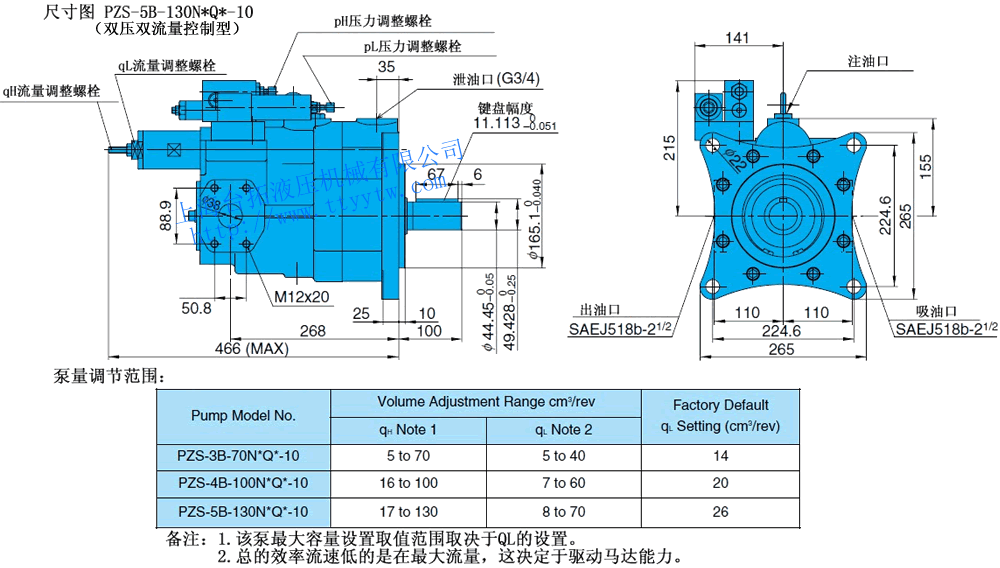

变量柱塞泵PZS-5B-130N*Q*-10尺寸图下载变量柱塞泵PZS-3B-70R*S*-10尺寸图下载

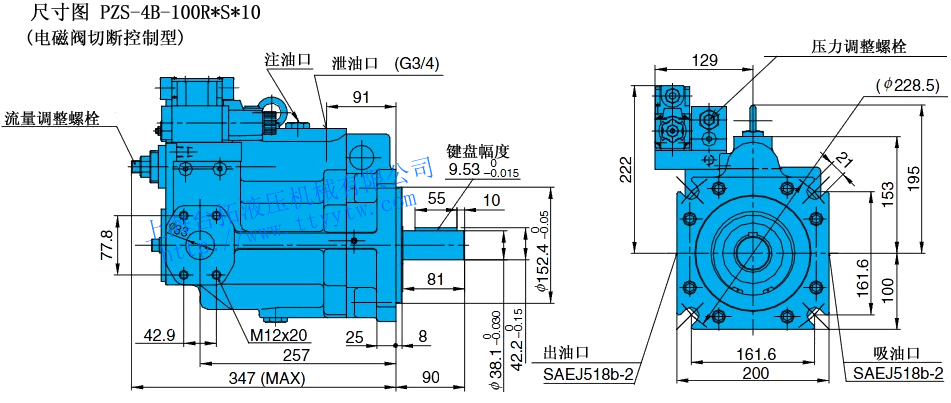

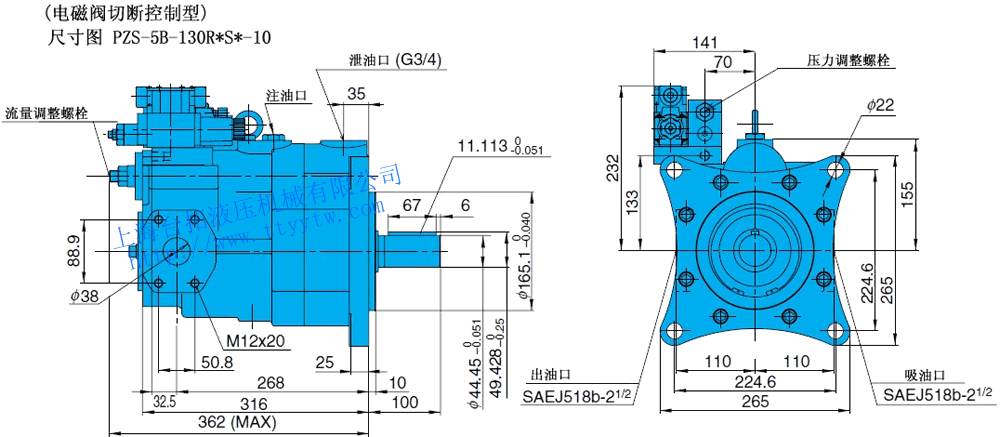

变量柱塞泵PZS-4B-100R*S*-10尺寸图下载变量柱塞泵PZS-5B-130R*S*-10尺寸图下载

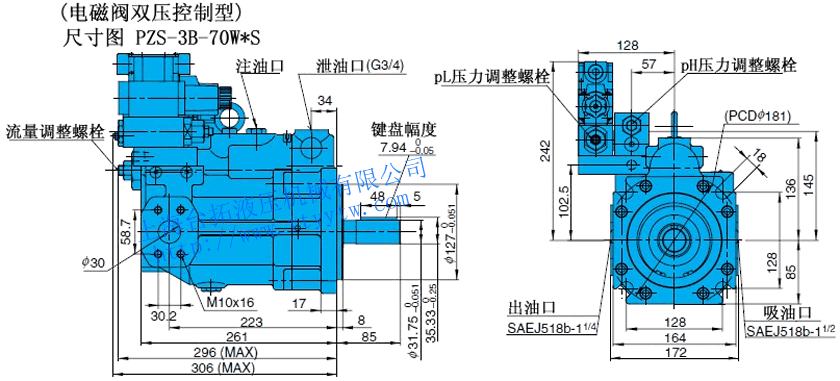

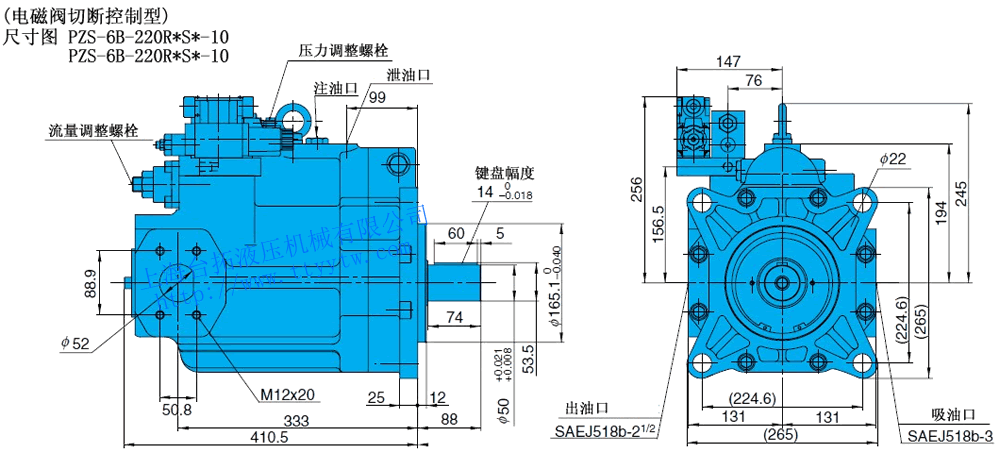

变量柱塞泵PZS-6B-180/220R*S*-10尺寸图下载变量柱塞泵PZS-3B-70W*S尺寸图下载
变量柱塞泵PZS-4B-100W*S*-10尺寸图下载变量柱塞泵PZS-5B-130W*S*-10尺寸图下载
变量柱塞泵PZS-6B-180/220W*S*-10尺寸图下载

变量柱塞泵PZS性能曲线

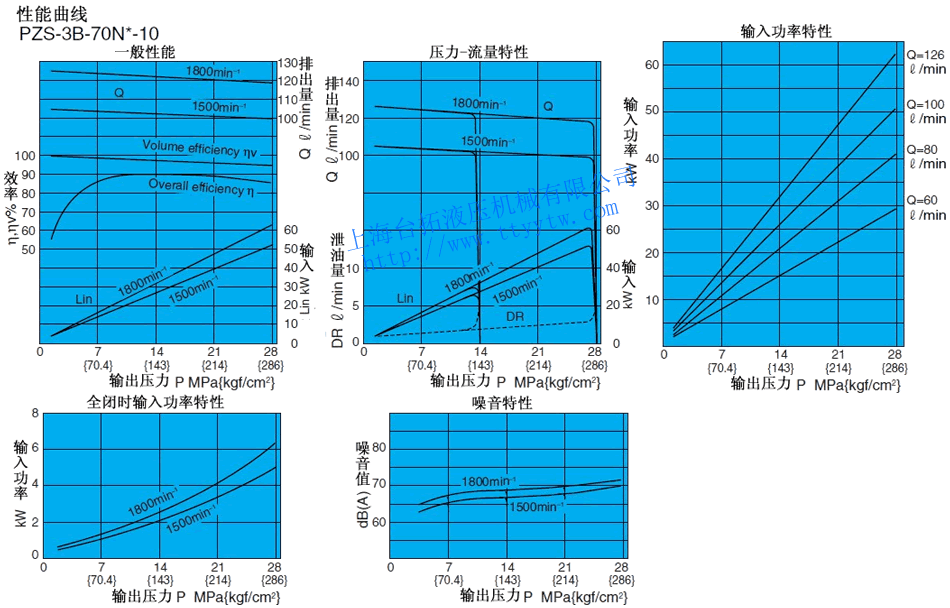

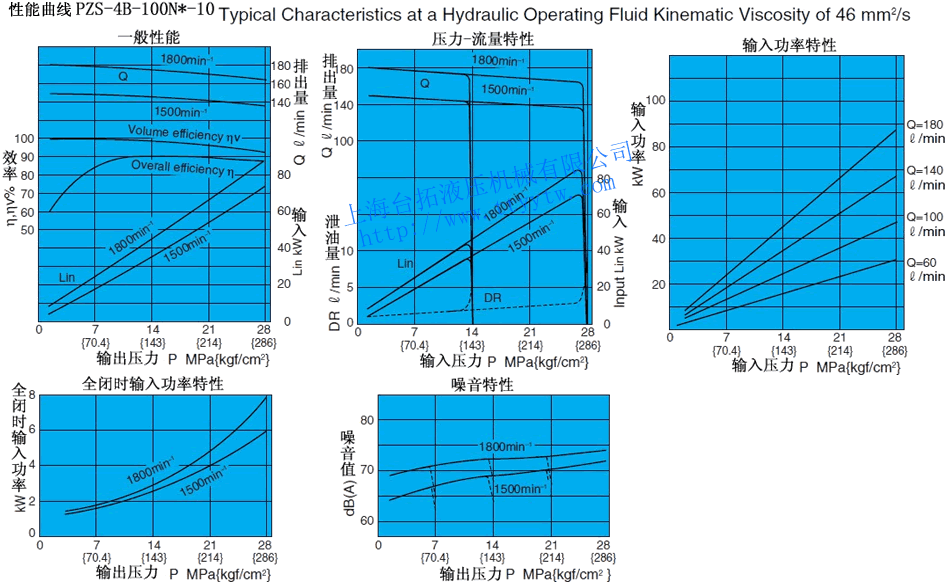

变量柱塞泵PZS-3B-70N*-10性能曲线下载变量柱塞泵PZS-4B-100N*-10性能曲线下载

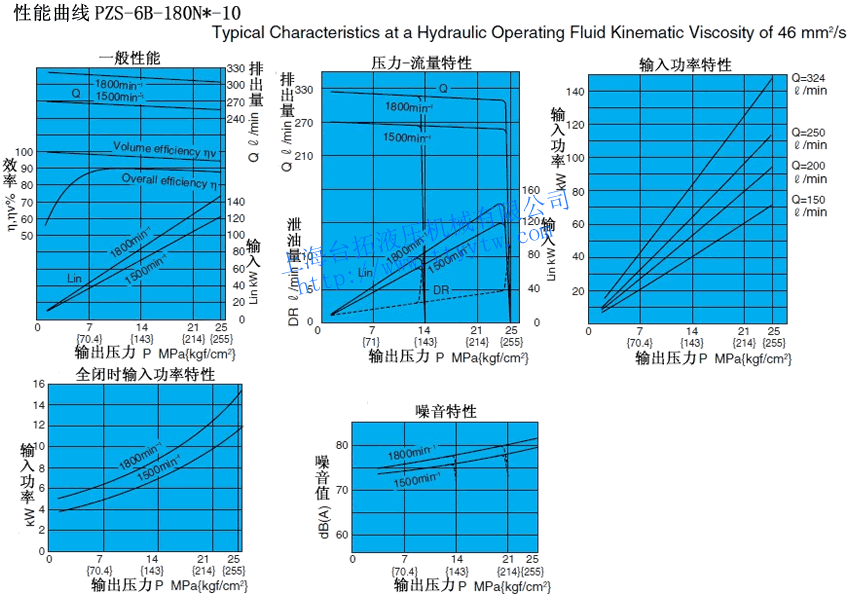

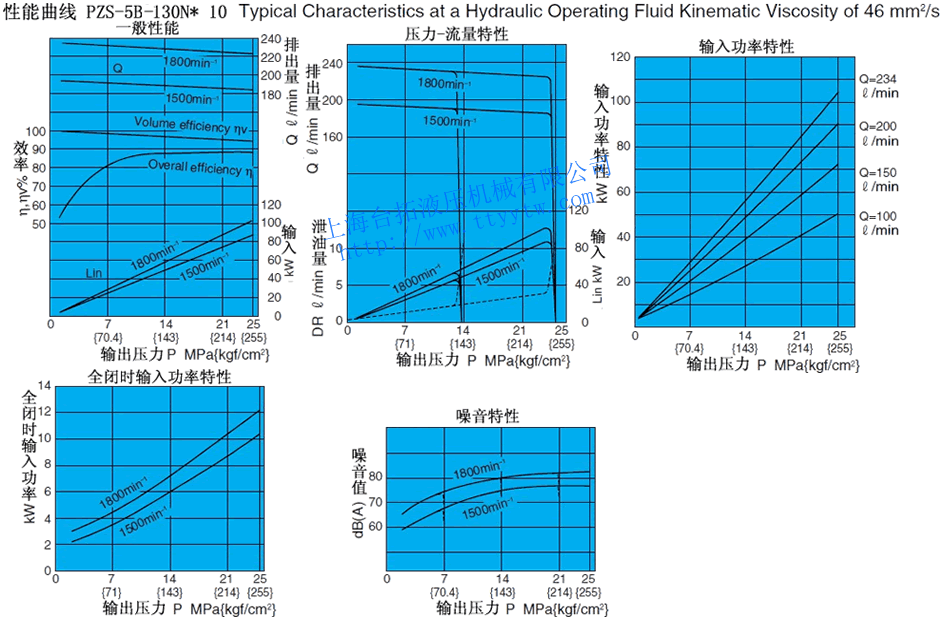

变量柱塞泵PZS-5B-130N*-10性能曲线下载变量柱塞泵PZS-6B-180N*-10性能曲线下载

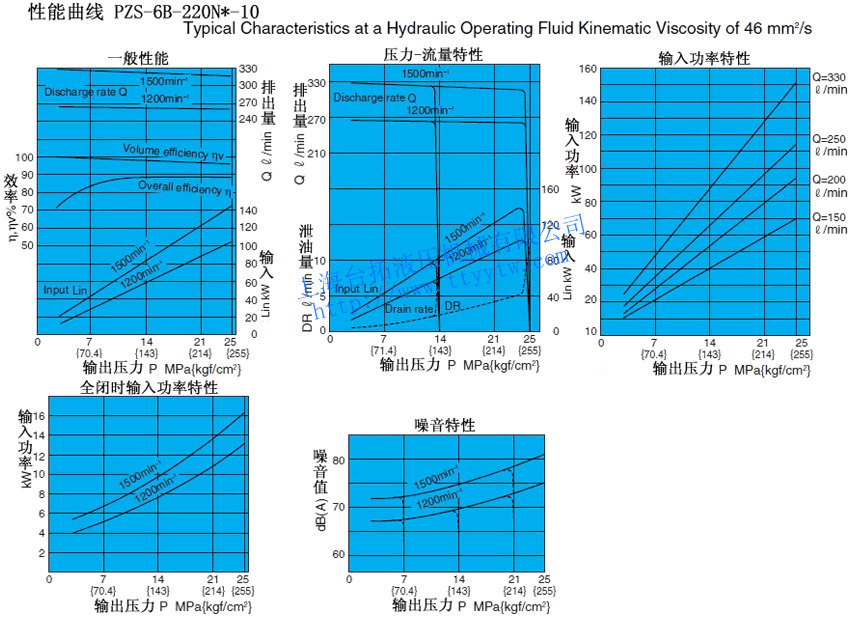

变量柱塞泵PZS-6B-220N*-10性能曲线下载
