变量柱塞泵A10~A145
产品型号：A16,A22,A37,A56,A80,A125,A220,A10,A70,A90,A145
变量柱塞泵A系列低噪音，节能，控制简单。
- 产品介绍
- 规格参数
变量柱塞泵A系列型号说明(A16,A22,A37,A56,A80,A125,A220)
A16 -F -R -01 -B -S -K -32 * 系列号 安装型式 旋转方向 控制型式 压力调整范围Mpa 出入口位置 轴伸形式 设计号 设计标准 A16
(15.8cm³/rev)F：法兰安装
L：脚座安装(从轴端看)
R：顺时针方向
(标准)控制型式 B：1.2∼7
C：1.2∼16
H：1.2∼21无标记：
轴向出入口
S：
侧面出入口K：
平键型32 无：
日本标准JIS
80：
欧洲设计标准
90：
美国设计标准A22
(22.2cm³/rev)B：1.2∼7
C：1.2∼16A37
(36.9cm³/rev)B：1.2∼7
C：1.2∼16
H：1.2∼21A56
(56.2cm³/rev)A80
(80cm³/rev)B：1.2∼7
C：1.2∼16
H：1.2∼21S：
侧面出入口30 A125
(125cm³/rev)B：1.2∼7
C：1.2∼16
H：1.2∼21A220
(219cm³/rev)B：1.2∼7
C：1.2∼16无标记：
轴向出入口10 变量柱塞泵A系列型号说明(A10,A70,A90,A145)
A70 -F R 01 B S 60 * 系列号 安装型式 旋转方向 控制型式 压力调整范围Mpa 接口位置 设计号 设计标准 A10
(10.0cm³/rev)F：法兰安装 (从轴端看)
R：顺时针方向
(标准)控制型式 B：1.2∼7
C：2.0∼16
H：2.0∼21- 12 无：
日本标准JIS
80：
欧洲设计标准
90：
美国设计标准A70
(70.0cm³/rev)F：法兰安装
L：脚座安装B：1.2∼7
C：1.5∼16
H：1.8∼21
K：2.0∼28S：
侧面接口60 A90
(91.0cm³/rev)60 A145
(145cm³/rev)60 备注：1、A10型变量柱塞泵使用底座安装型时，请注明支架组件LP-1A-10-10型号订购。2、可提供逆时针旋装变量柱塞泵。
变量柱塞泵A规格表
型号 几何排量
cm³/rev最小调节流量
cm³/rev工作压力Mpa 转速范围r/min 重量 Kg 额定 最高 ★2 最高 ★1 最低 法兰安装 底座安装 A10-FR01B-12* 10.0 2 16 21 1800 600 5.1 - A10-FR01C/H-12* 8.5 A16-*-R-01-*-*-K-32 15.8 4 16 21 16.5 18.7 A22-*-R-01-*-*-K-32 22.2 6 16 16 16.5 18.7 A37-*-R-01-*-*-K-32 36.9 10 16 21 28.0 32.3 A56-*-R-01-*-*-K-32 56.2 12 16 21 35.0 39.3 A70-*R01*S-60* 70.0 30 25 28 58.5 70.5 A80-*-R-01-*-*-K-32 83.0 26 16 21 62.7 74.5 A90-*R01*S-60* 91.0 56 25 28 72.5 93 A125-*-R-01-*-*-K-32 125.0 60 16 17.5 80.6 97 A145-*R01*S-60* 145.0 83 25 28 92.5 117.5 A220-*-R-01-*-*-K-32 219.0 100 16 16 112 121 备注：(1)★1、设定压力时，必须确保全截流压力不超过允许的工作压力。★2、泵在高于额定值情况下使用时，变量柱塞泵故障条件应受到限制。(2)可提供大排量变量柱塞泵，型号：A220-*-R-01-C-K-10，作压力16Mpa，几何排量219cm³/rev，转速范围600∼1500r/min。
变量柱塞泵A管道法兰组件
泵型号 接口
名称管道法兰组件号 螺纹连接 管道焊接 对接焊接 日本标准 欧洲标准 美国标准 日本标准 美国标准 日本标准 美国标准 A16-*-R-01 吸入口 F5-06-A-10 F5-06-A-1080 F5-06-A-1090 F5-06-B-10 F5-06-B-1090 F5-06-C-10 F5-06-C-1090 A22-*-R-01 出油口 F5-06-A-10 F5-06-A-1080 F5-06-A-1090 F5-06-B-10 F5-06-B-1090 F5-06-C-10 F5-06-C-1090 A37-*-R-01 吸入口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-B-10 F5-10-B-1090 F5-10-C-10 F5-10-C-1090 A45-*-R-01 出油口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-B-10 F5-10-B-1090 F5-10-C-10 F5-10-C-1090 A70-*R01 吸入口 F5-12-A-10 F5-12-A-1080 F5-12-A-1090 F5-12-B-10 F5-12-B-1090 F5-12-C-10 F5-12-C-1090 出油口 F5-08-A-10 F5-08-A-1080 F5-08-A-1090 F5-08-B-10 F5-08-B-1090 F5-08-C-10 F5-08-C-1090 A90-*R01 吸入口 F5-16-A-10 F5-16-A-1080 F5-16-A-1090 F5-16-B-10 F5-16-B-1090 F5-16-C-10 F5-16-C-1090 A145-*R01 出油口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-B-10 F5-10-B-1090 F5-10-C-10 F5-10-C-1090 变量柱塞泵A系列尺寸图

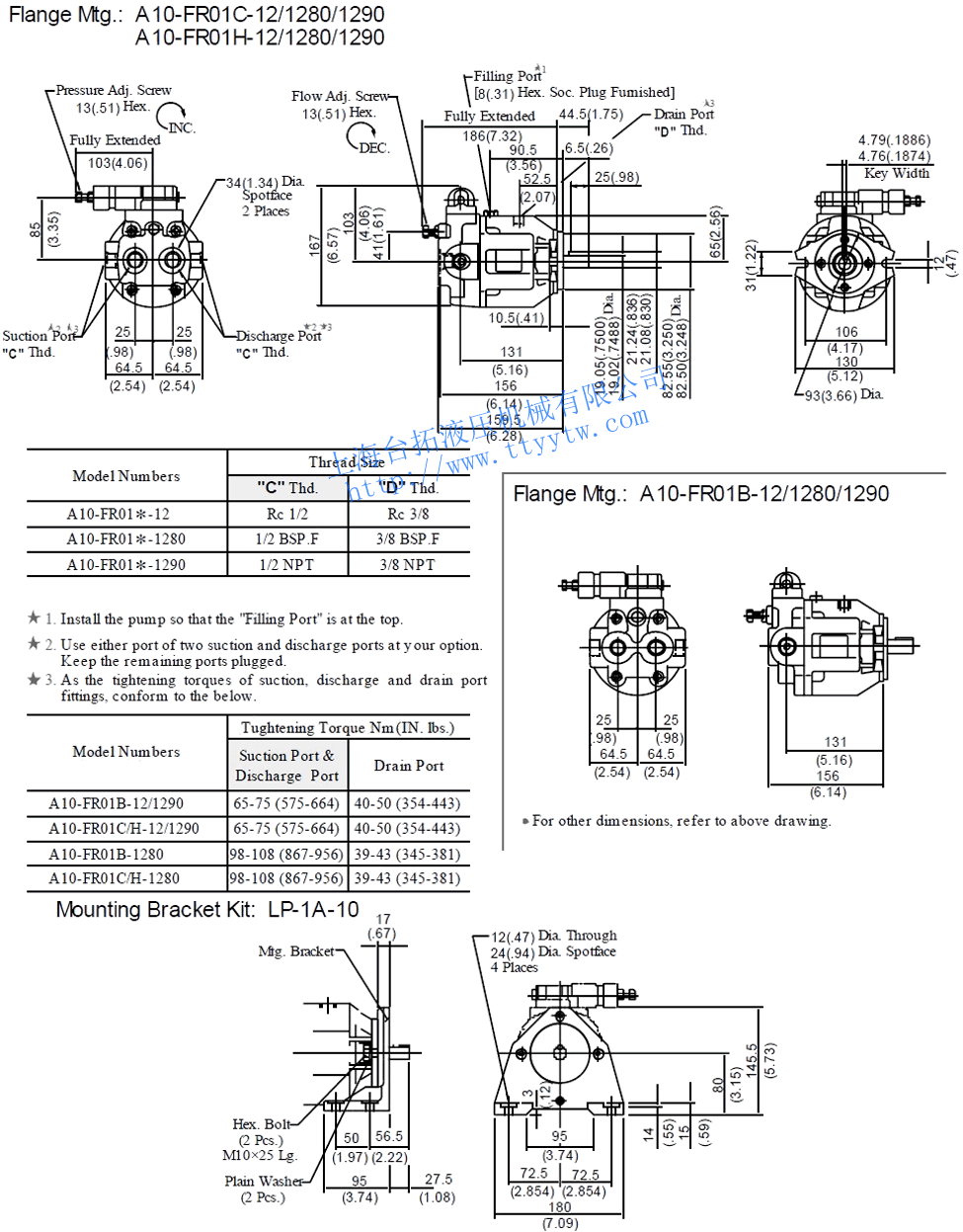

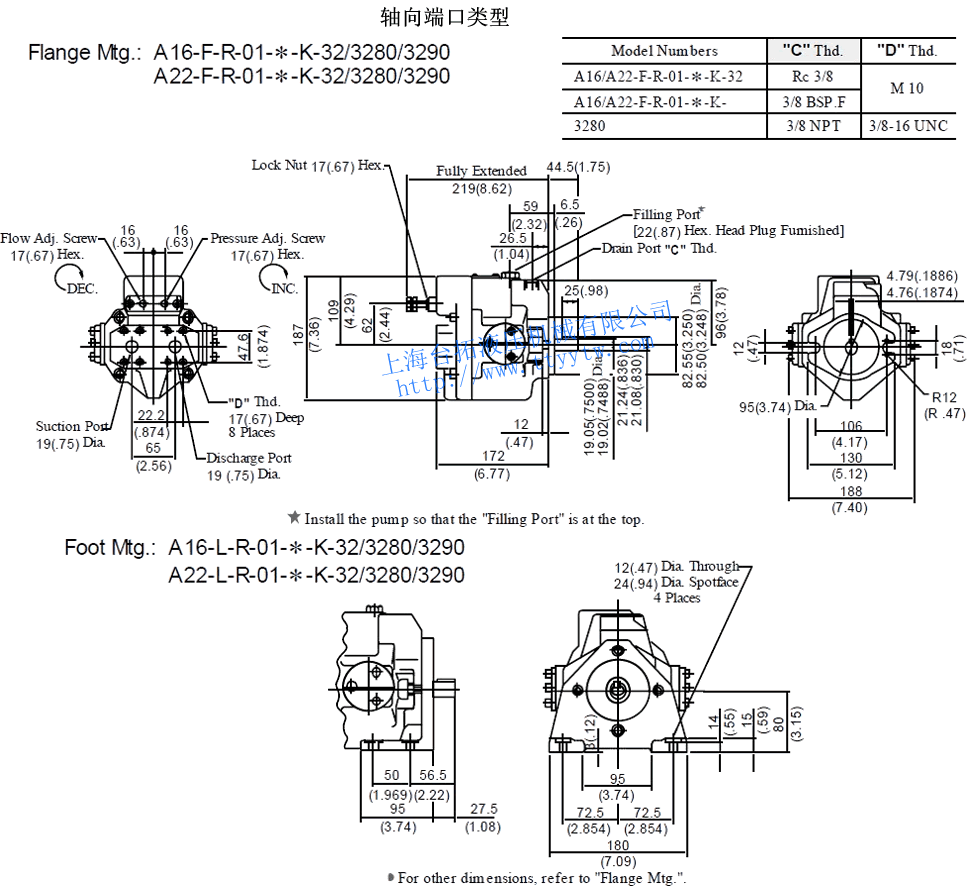

变量柱塞泵A10-FR01C/H/B-12/1280/1290尺寸图下载 变量柱塞泵A16/22-F-R/L-01*-K-32/3280/3290尺寸图下载

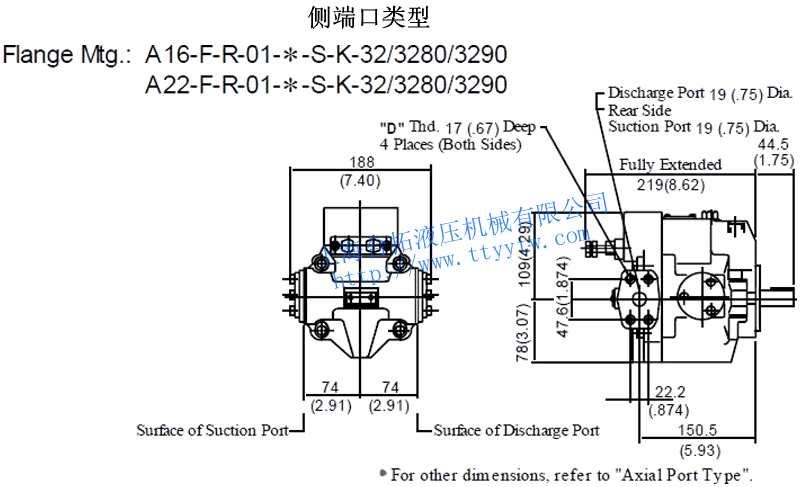

变量柱塞泵A16/22-F-R-01-*-S-K-32/3280/3290尺寸图下载 变量柱塞泵A37-F/L-R-01-*-K-32/3280/3290尺寸图下载

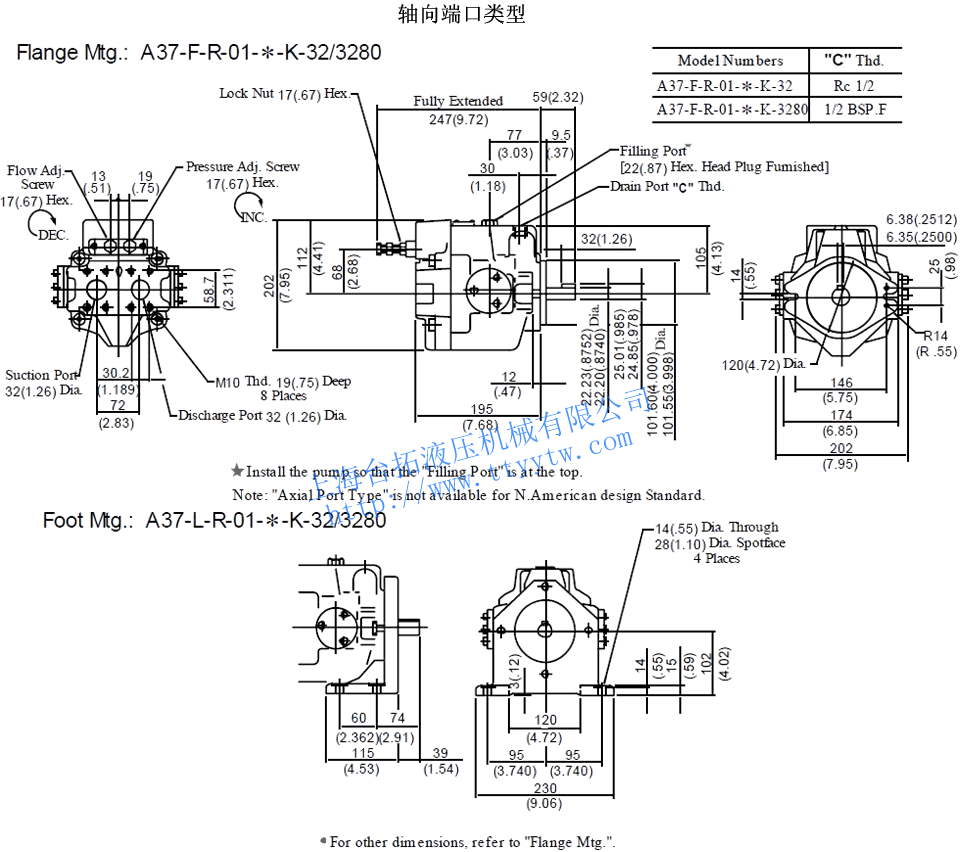

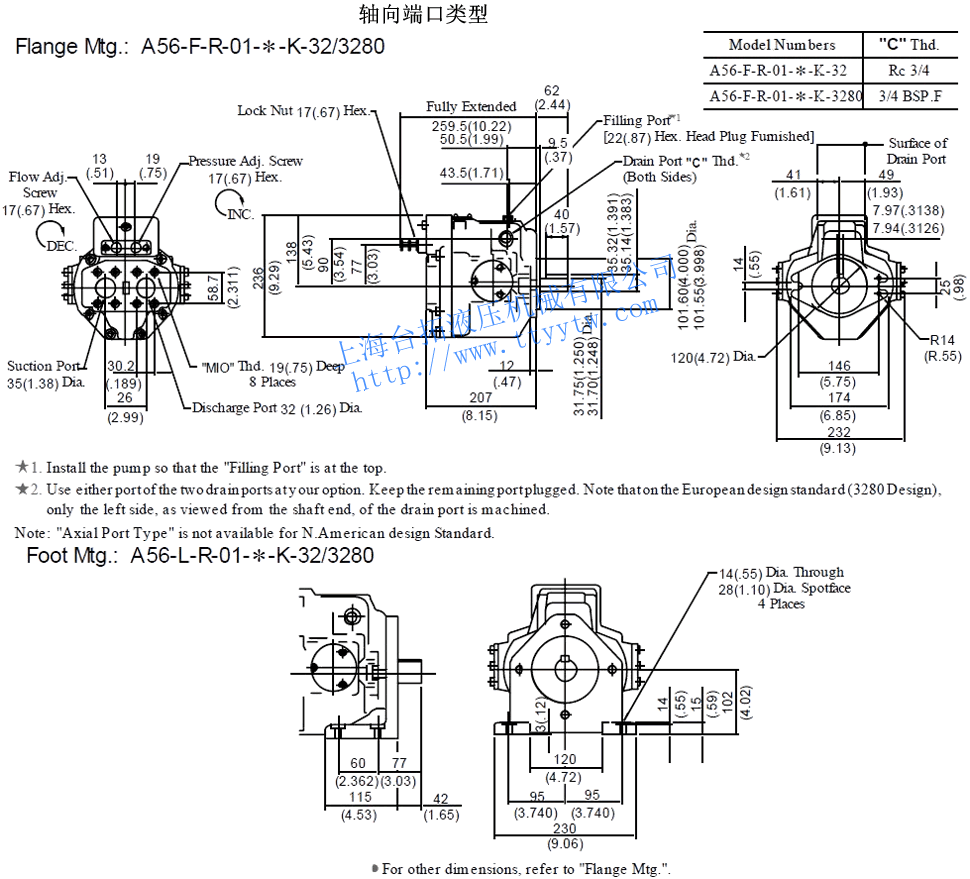

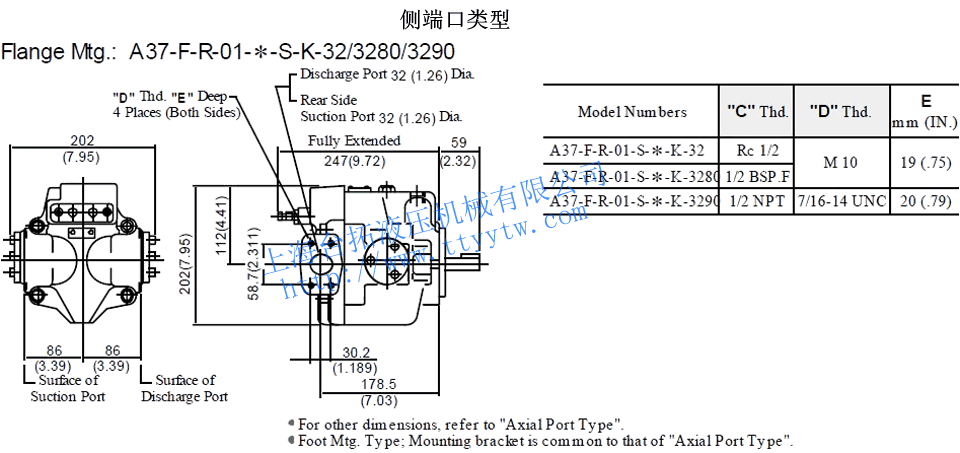

变量柱塞泵A37-F-R-01-*-S-K-32/3280/3290尺寸图下载 变量柱塞泵A56-F/L-R-01-*-K-32/3280尺寸图下载

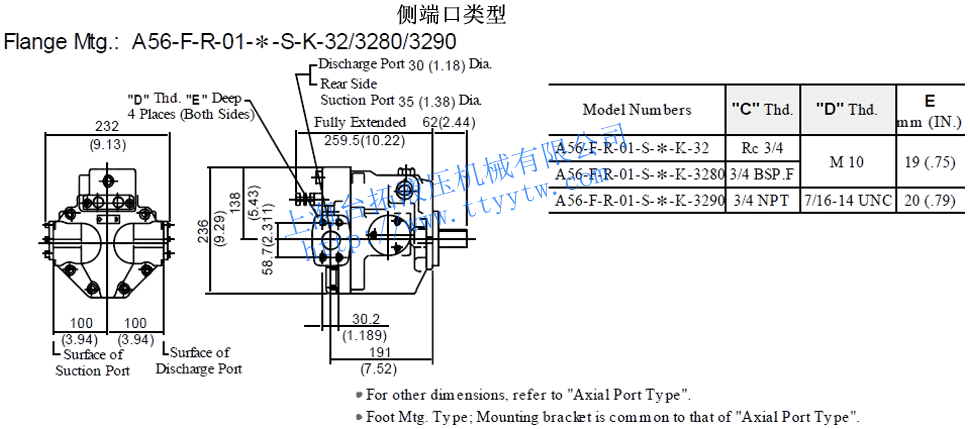

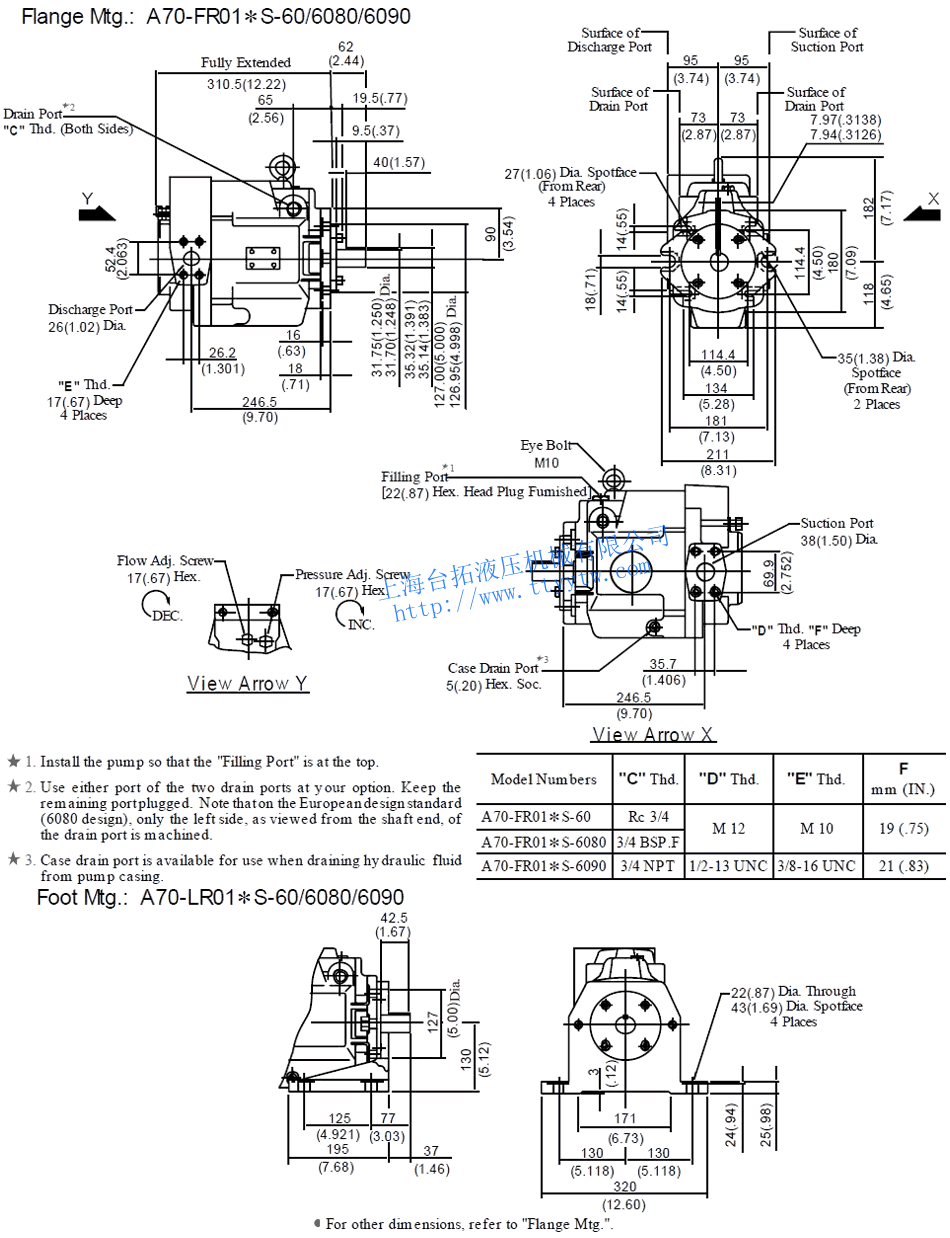

变量柱塞泵A56-F-R-01-*-S-K-32/3280/3290尺寸图下载 变量柱塞泵A70-F/LR01*S-60/6080/6090尺寸图下载

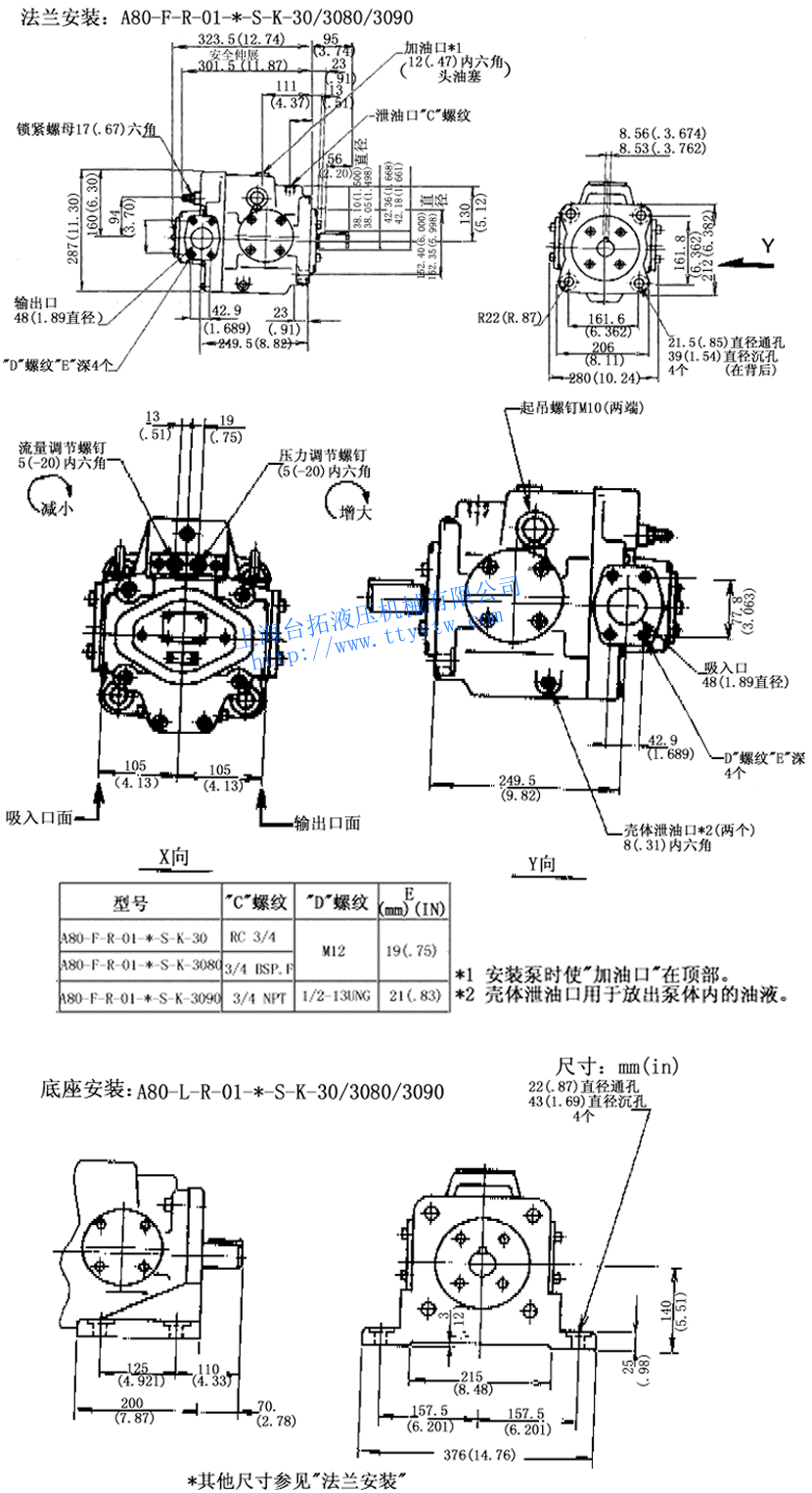

变量柱塞泵A80-F/L-R-01*S-S-K-30/3080/3090尺寸图下载 变量柱塞泵A90-F/LR01*S-60/6080/6090尺寸图下载

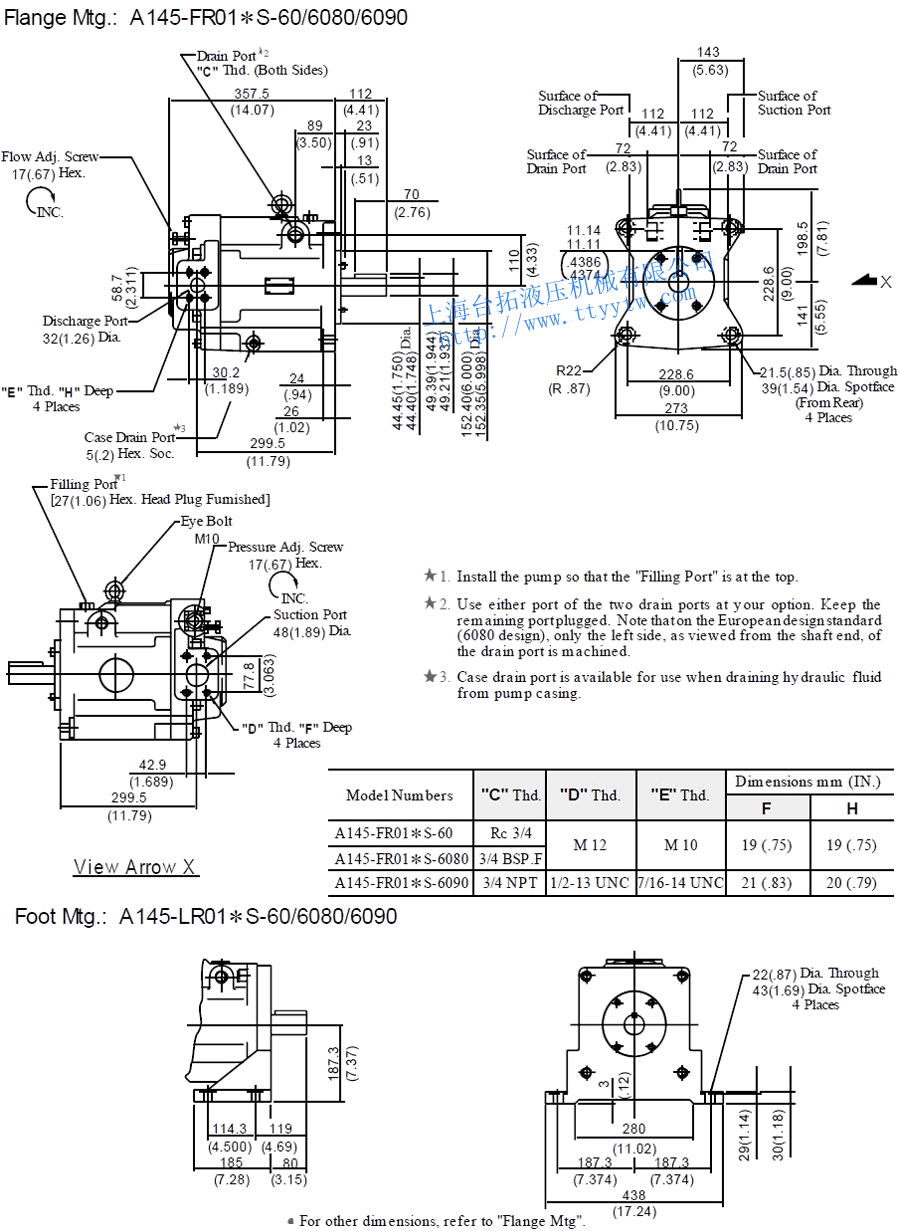

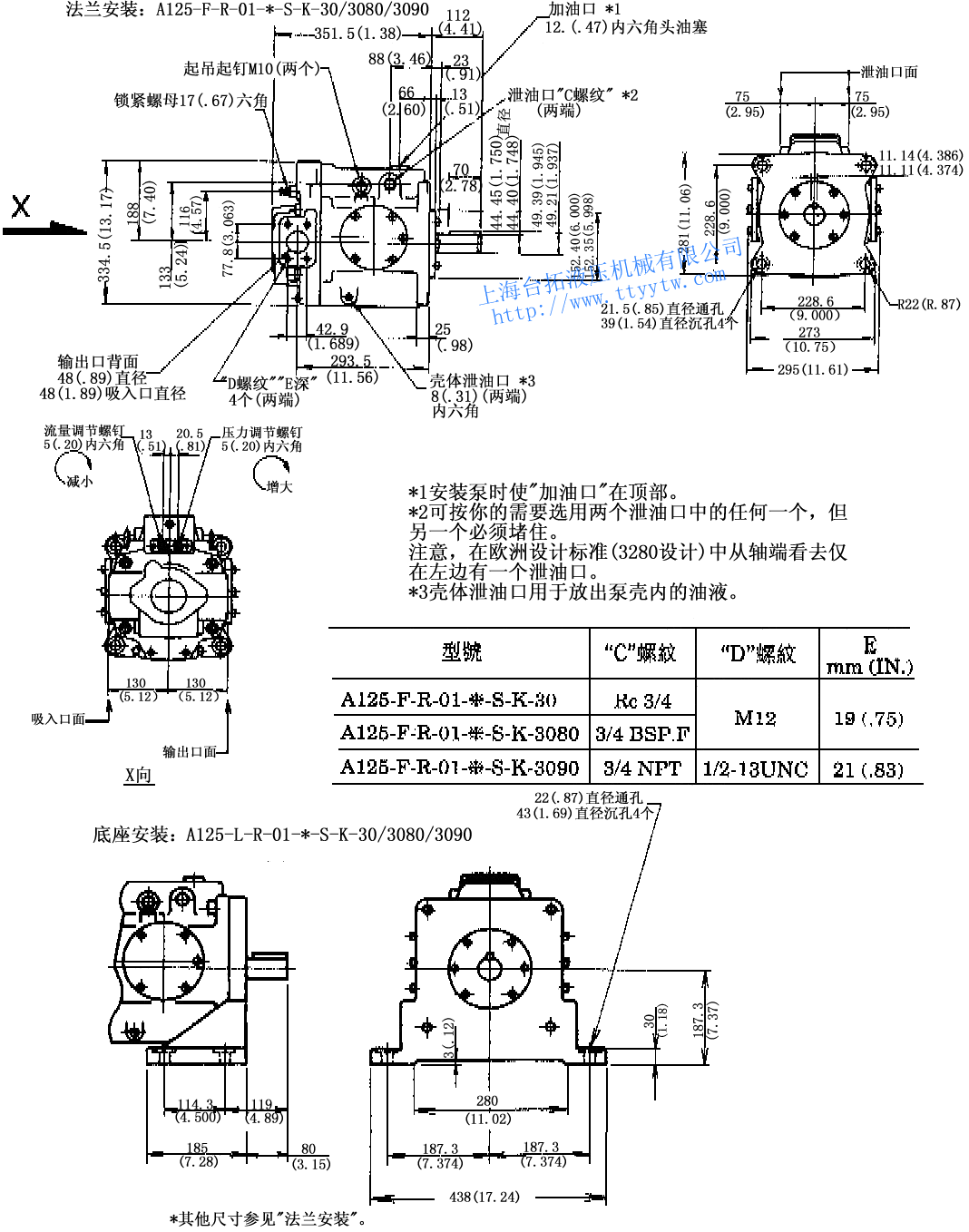

变量柱塞泵A125-F/L-R-01-*-S-K-30/3080/3090尺寸图下载 变量柱塞泵A145-F/LR01*S-60/6080/6090尺寸图下载

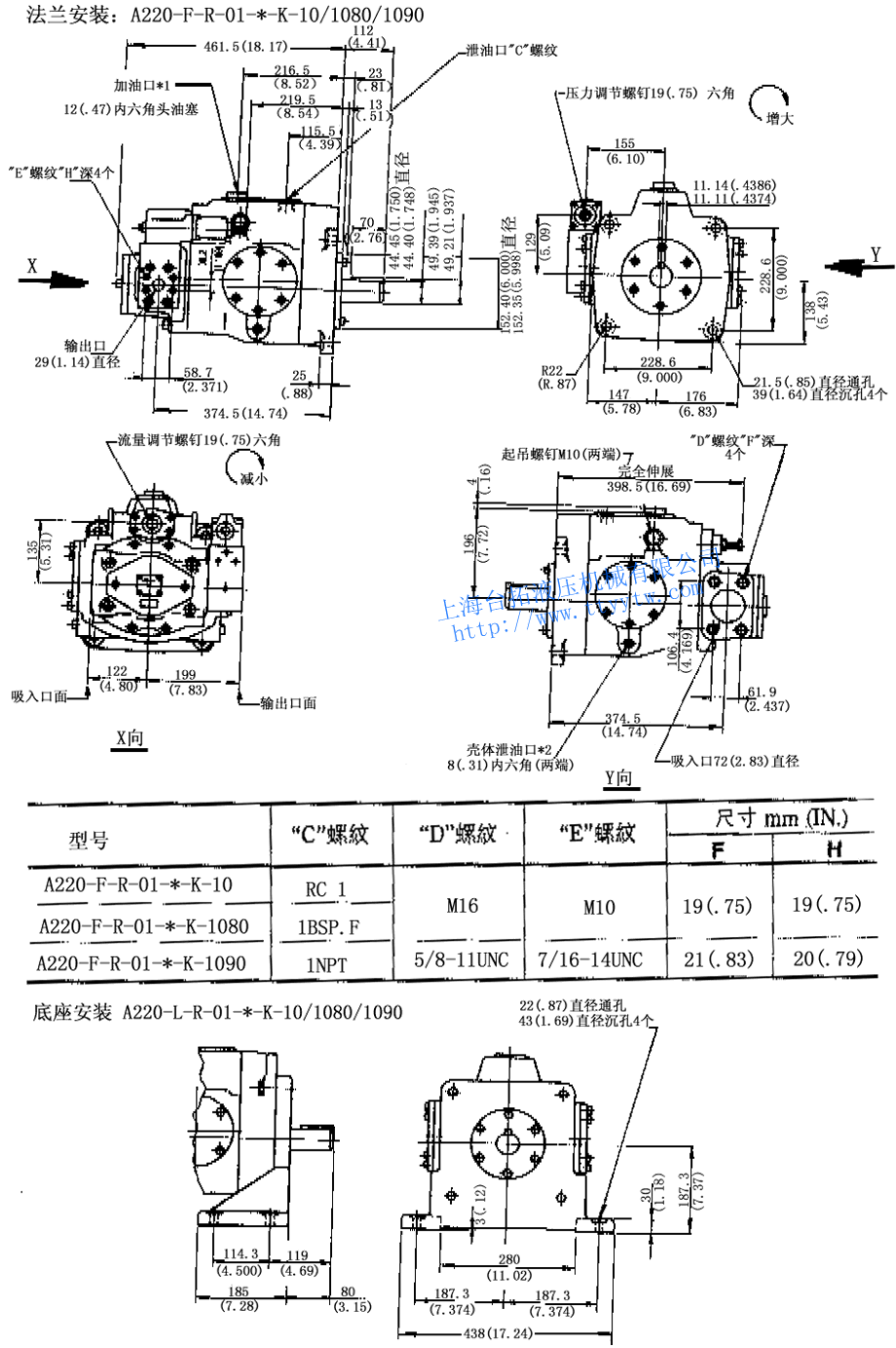

变量柱塞泵A220-F/L-R-01-*-K-10/1080/1090尺寸图下载
变量柱塞泵A系列性能曲线

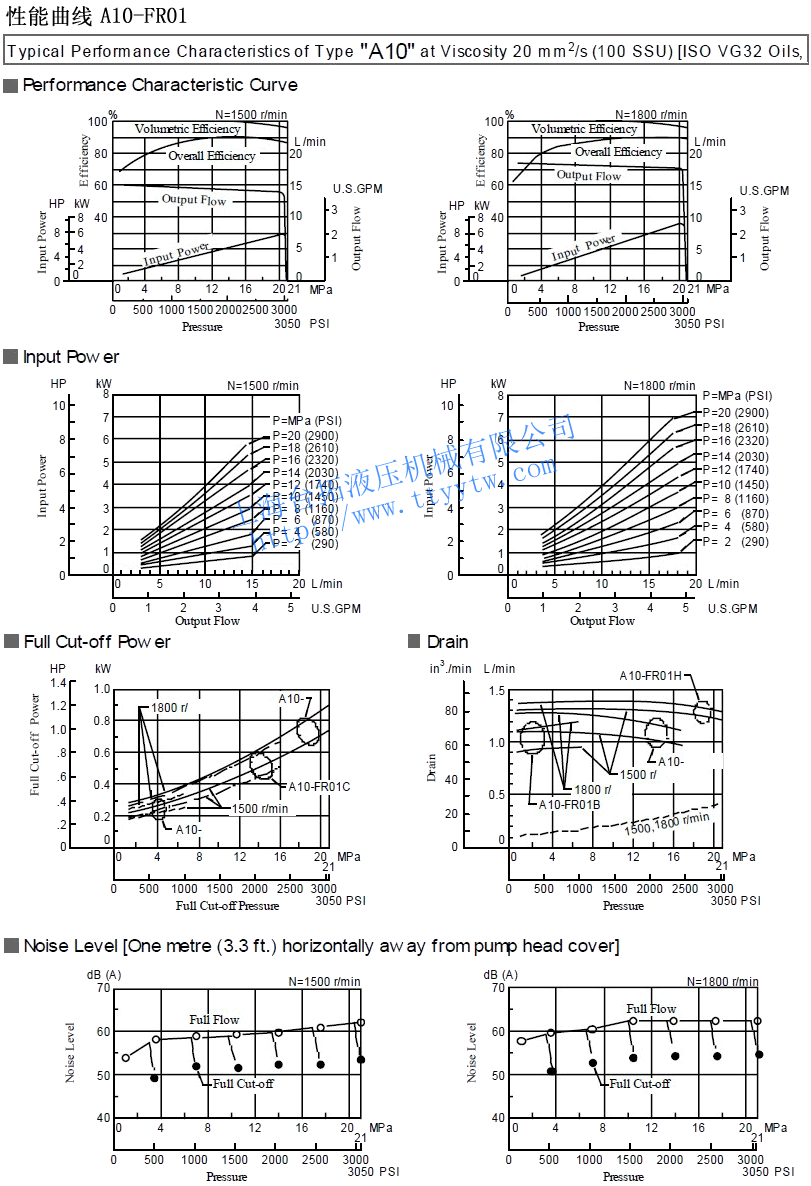

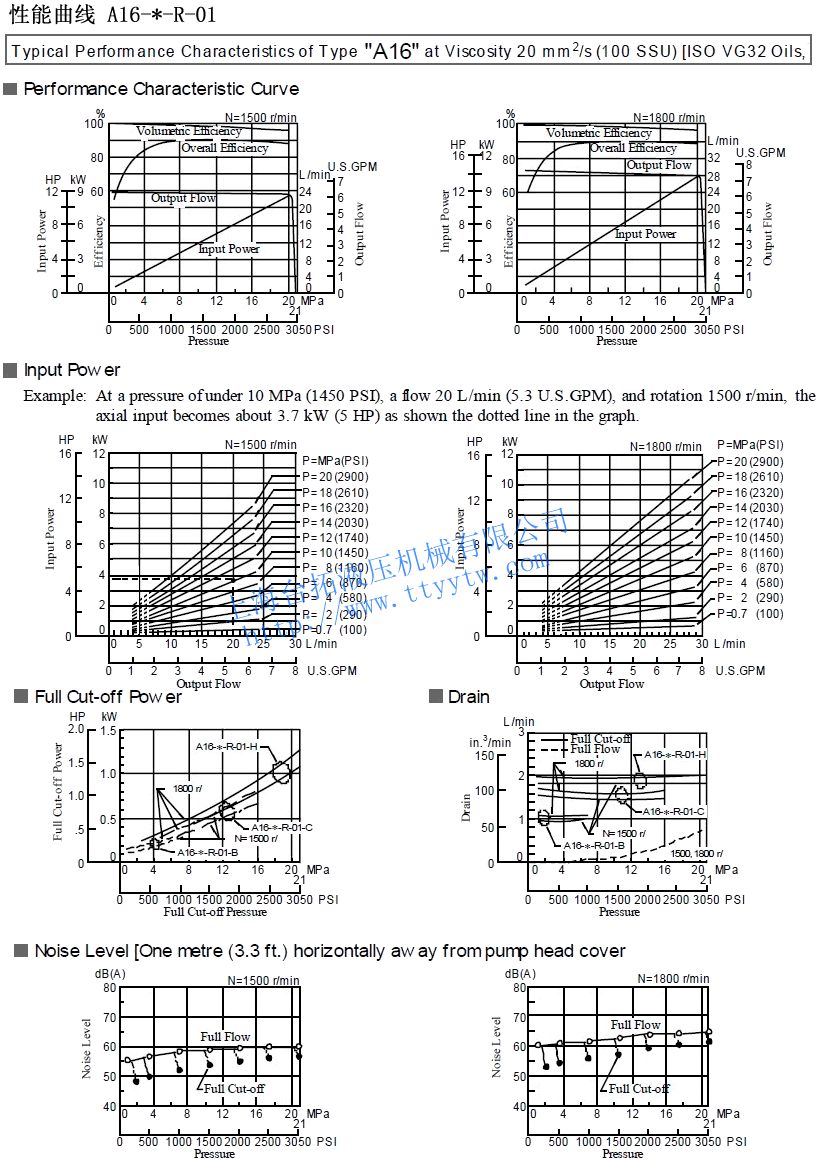

变量柱塞泵A10-FR01性能曲线下载 变量柱塞泵A16-*-R-01性能曲线下载

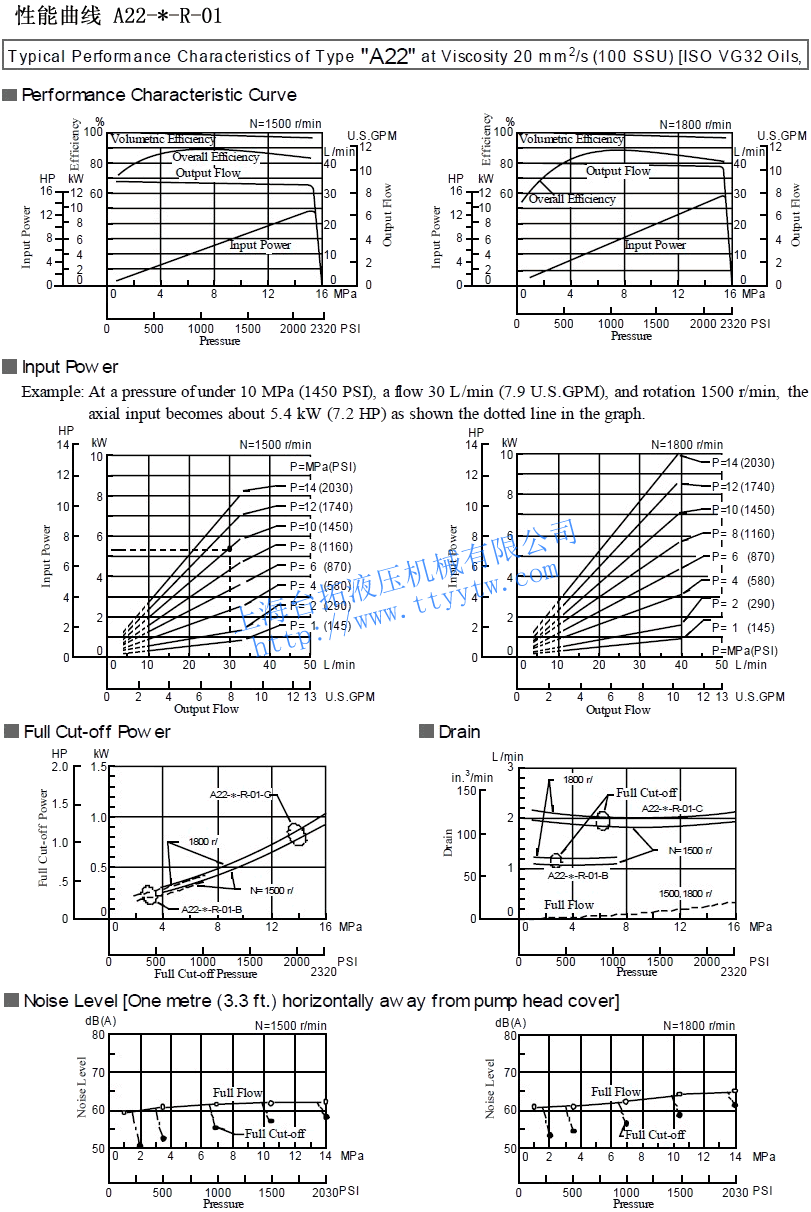

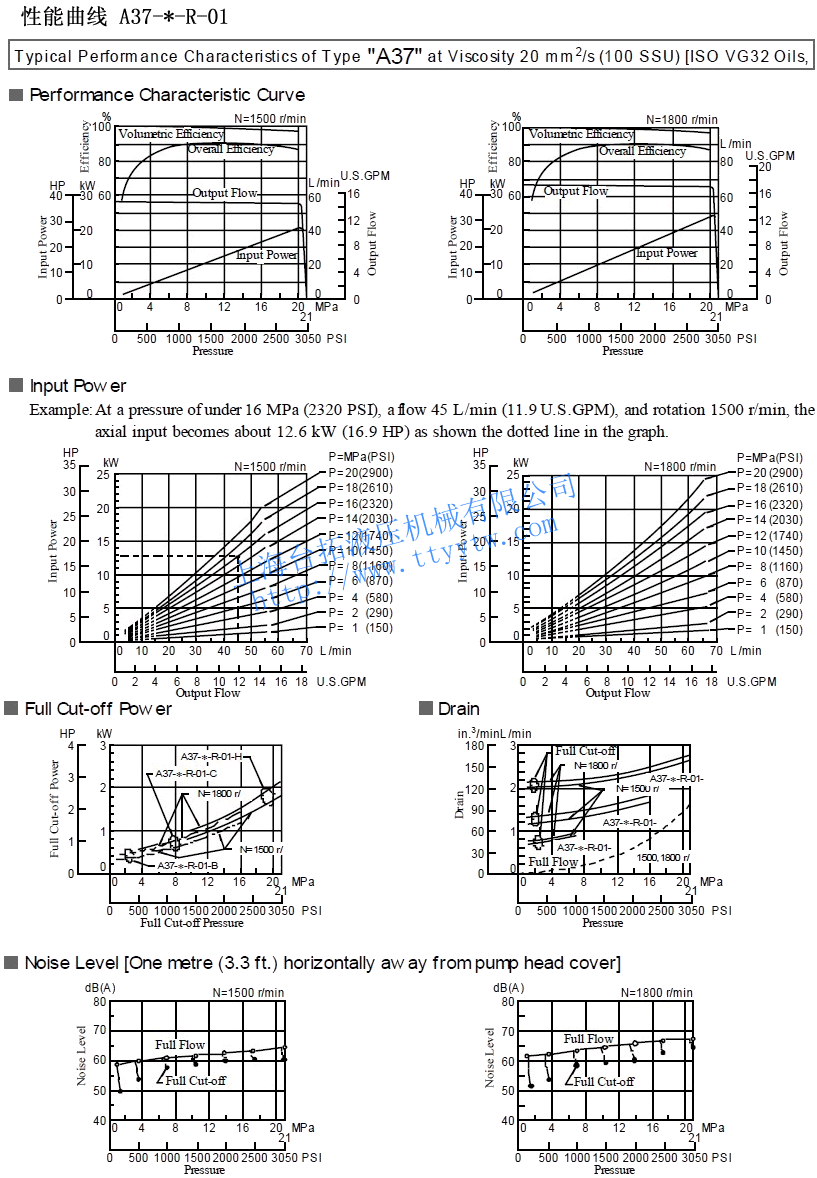

变量柱塞泵A22-*-R-01性能曲线下载 变量柱塞泵A37-*-R-01性能曲线下载

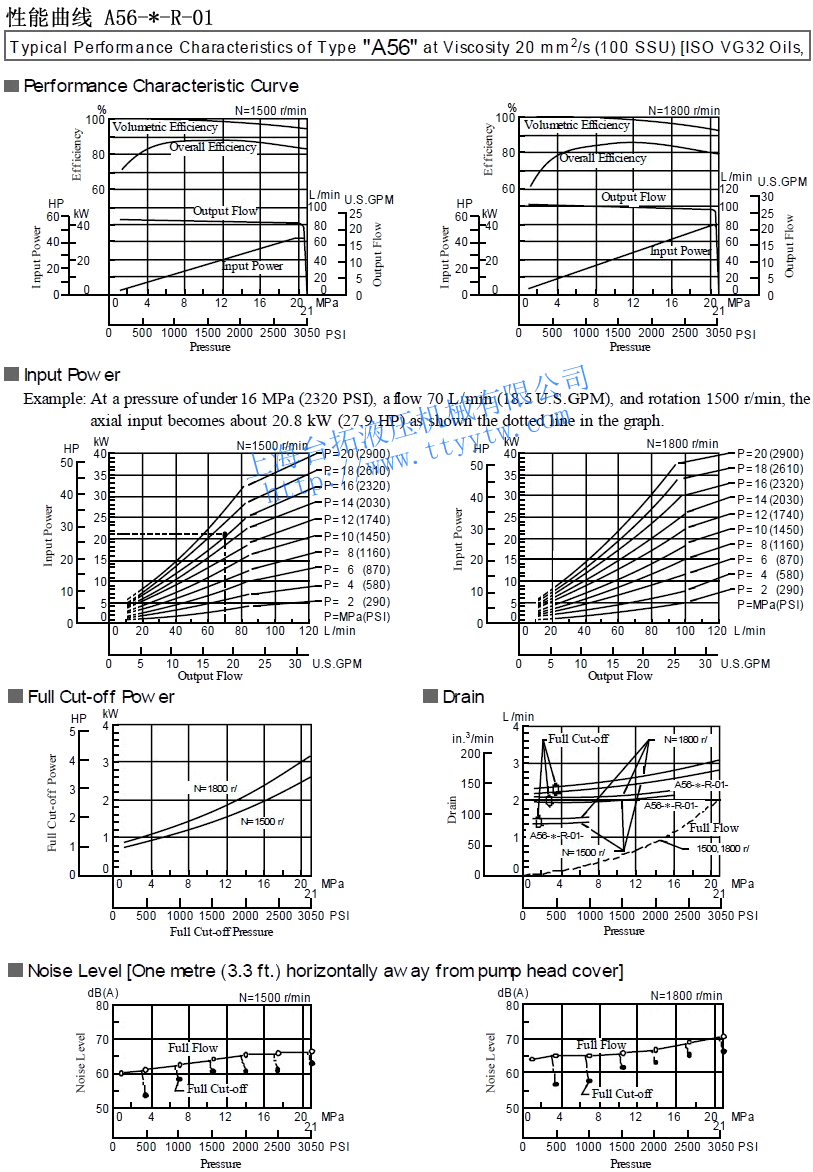

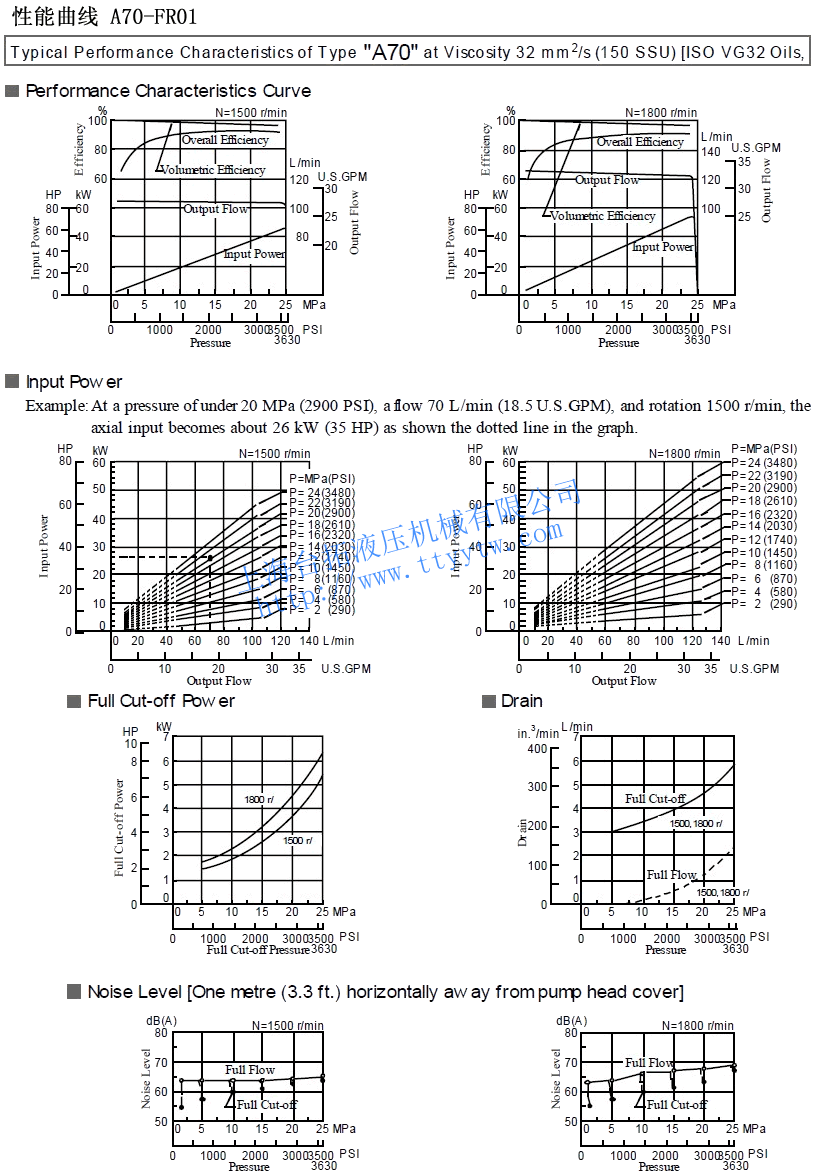

变量柱塞泵A56-*-R-01性能曲线下载 变量柱塞泵A70-*R01性能曲线下载

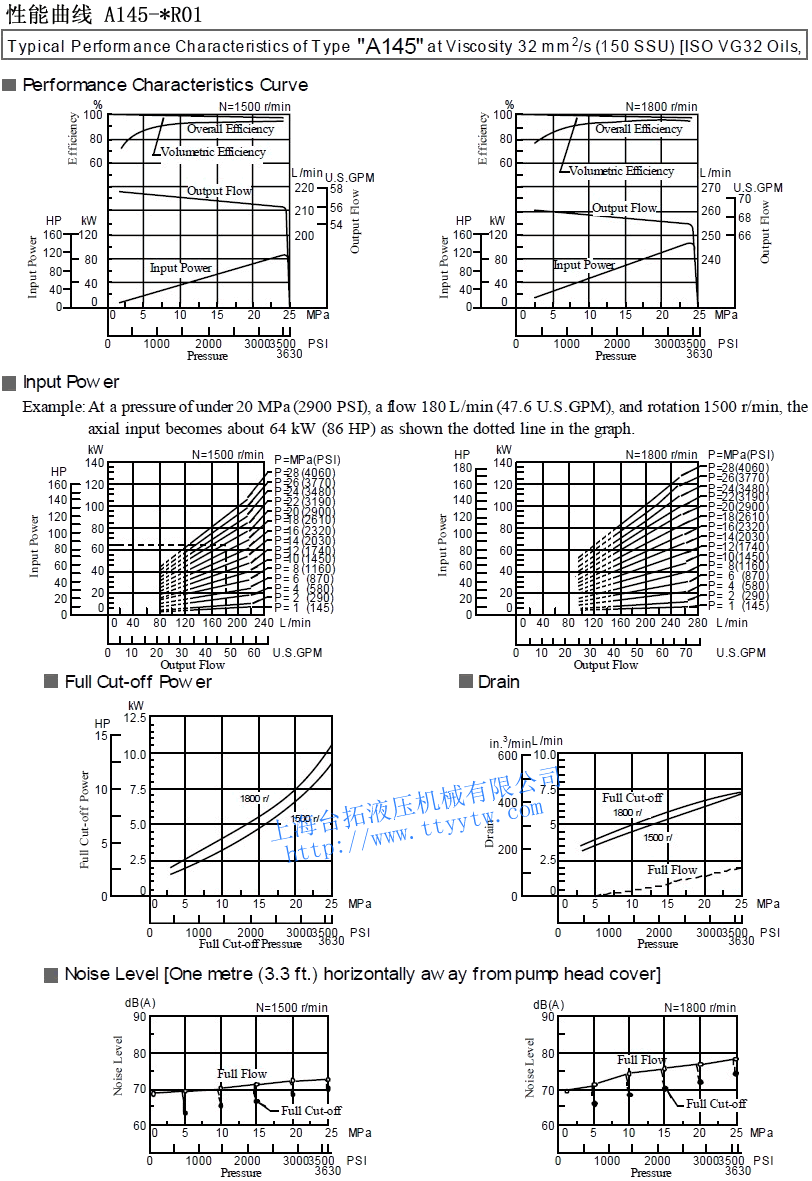

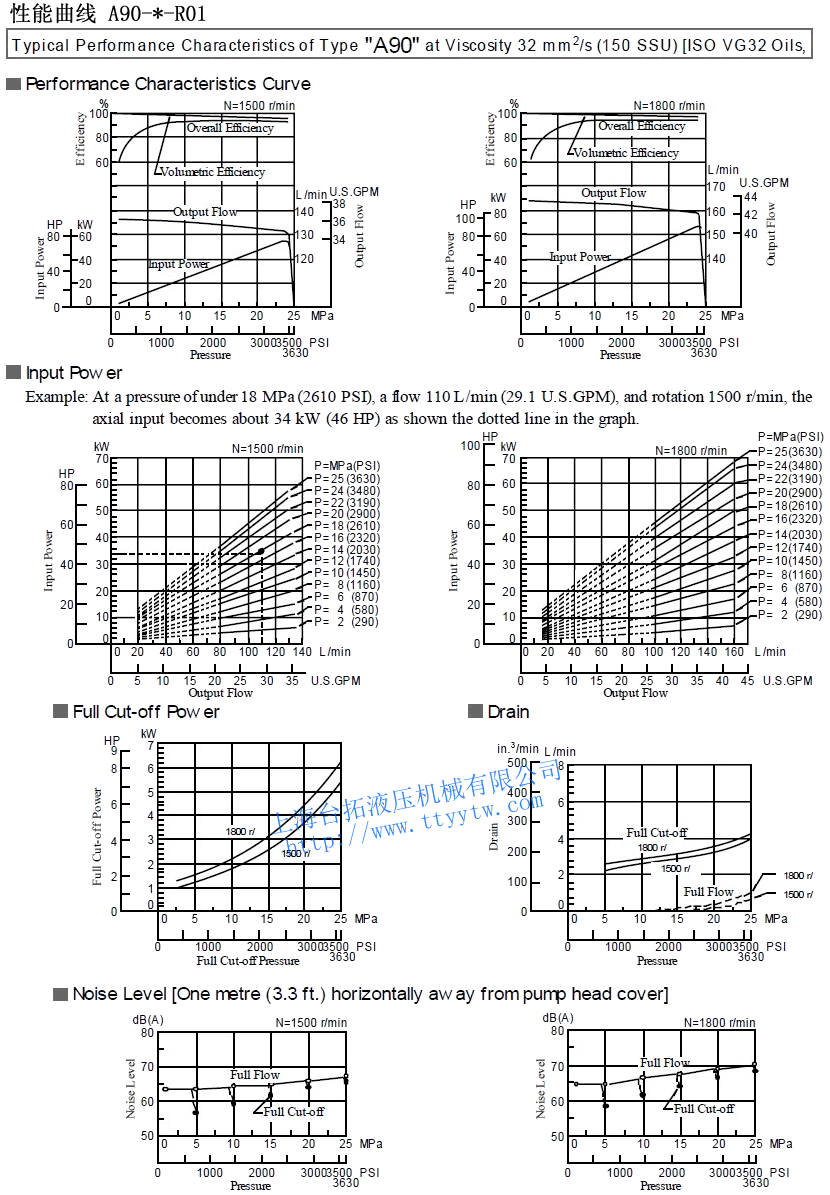

变量柱塞泵A90-*-R01性能曲线下载 变量柱塞泵A145-*R01性能曲线下载
