变量柱塞泵VZ
产品型号：VZ50,VZ63,VZ80,VZ100,VZ130
变量柱塞泵VZ，因采用了支撑斜盘，从而提高了单位重量的输出功率。低工作噪音。
- 产品介绍
- 规格参数
变量柱塞泵VZ型号说明(压力补偿控制)
VZ *** A * R X -10 ** 系列号 排量cm³/rev 控制方法1 压力调节范围Mpa 旋转方向 油管配管方向 设计号 控制方法111 VZ系列
柱塞泵50:50.2
63:63.0
80:79.6
100:104.6
130:135.9A:压力补偿控制
C:组合控制1:1.5∼7
2:1.5∼14
3:3.5∼21
4:3.5∼28★1(从轴端看)
R:顺时针方向
(右转)X:侧面口 10 无标记:不带远程控制系统
RC:带远程控制系统 ★2备注：1.控制方法1仅适用于A时使用。 ★1.压力调节范围3.5∼28Mpa的第四种样式只能用于VZ50,63,80,100。★2.带远程控制的压力调节范围只有第4种样式(但第3种样式用于VZ130)。
变量柱塞泵VZ型号说明(组合控制)
VZ *** C * * R * * X -10 系列号 排量cm³/rev 控制方法1 低压调节
范围Mpa高压调节
范围Mpa旋转方向 控制方法11 电磁阀的电压标记 油管配
管方向设计号 VZ系列
柱塞泵50:50.2
63:63.0
80:79.6
100:104.6
130:135.9A:压力补偿控制
C:组合控制1:1.5∼7
2:1.5∼14
3:3.5∼21
4:3.5∼28★11:1.5∼7
2:1.5∼14
3:3.5∼21
4:3.5∼28★1(从轴端看)
R:顺时针方向
(右转)H:自调压式
J:电磁阀式A：
AC100V(50/60Hz)
AC110V(60Hz)
B：
AC200V(50/60Hz)
AC220V(60Hz)
P：DC24VX:侧面口 10 备注：1.控制方法1仅适用于A时使用。 ★1.压力调节范围3.5∼28Mpa的第四种样式只能用于VZ50,63,80,100。★2.带远程控制的压力调节范围只有第4种样式(但第3种样式用于VZ130)。
变量柱塞泵VZ规格表
型号 理论排量
cm³/rev工作压力Mpa 允许转速min¹ 流量调节范围
1800min¹ℓ/min重量(控制方法A)

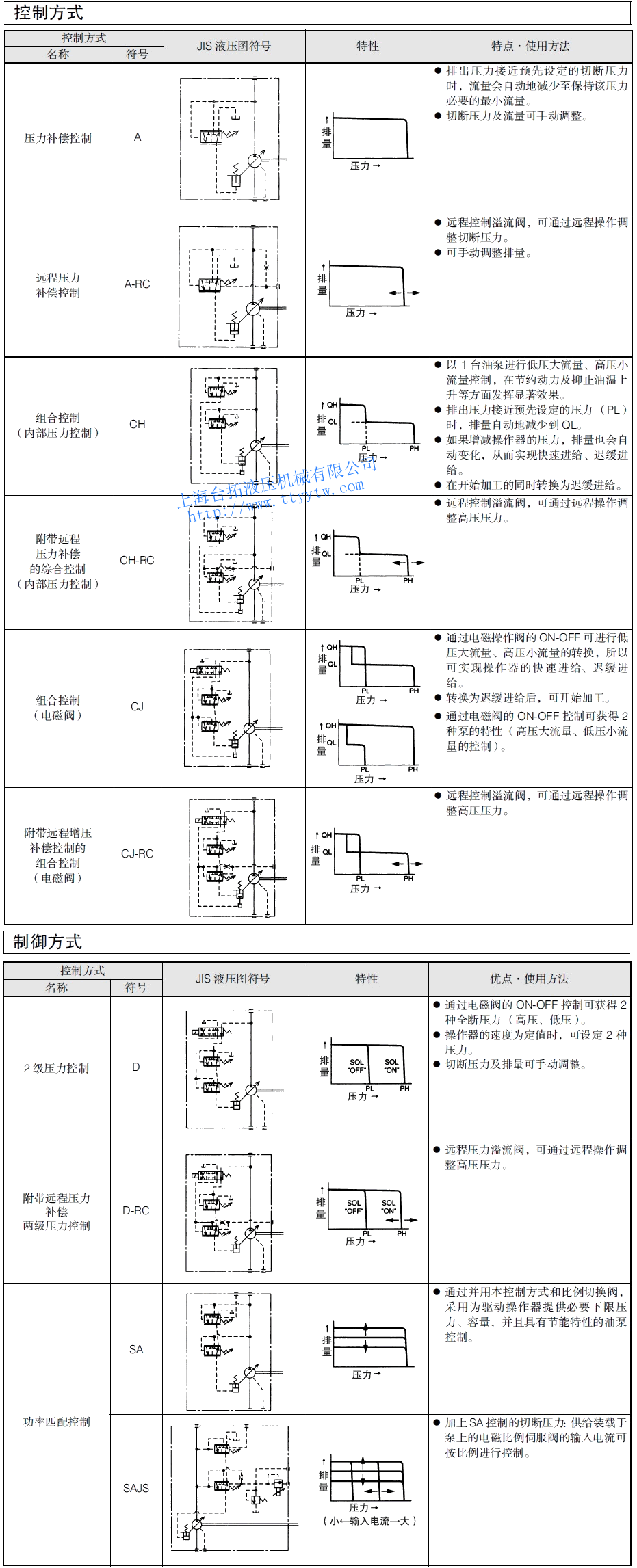

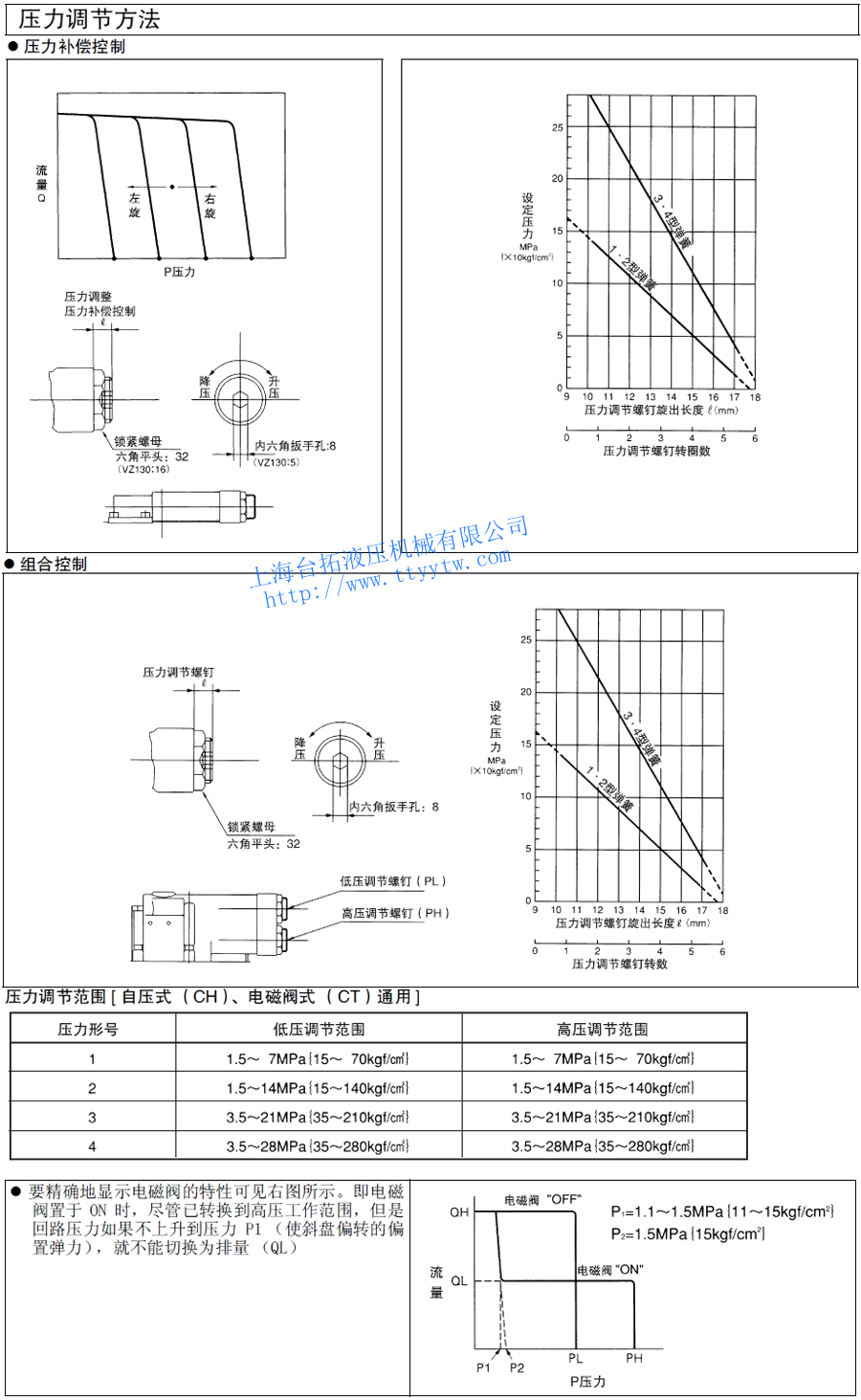

Kg最高 额定 VZ50 50.2 28 25 500∼1800 0∼90 40 VZ63 63.0 28 25 500∼1800 0∼113 47 VZ80 79.6 28 25 500∼1800 0∼143 55 VZ100 104.6 28 25 500∼1800 0∼188 75 VZ130 135.9 21 17.5 500∼1800 0∼244 105 变量柱塞泵VZ压力调节方法
变量柱塞泵VZ系列外形尺寸图

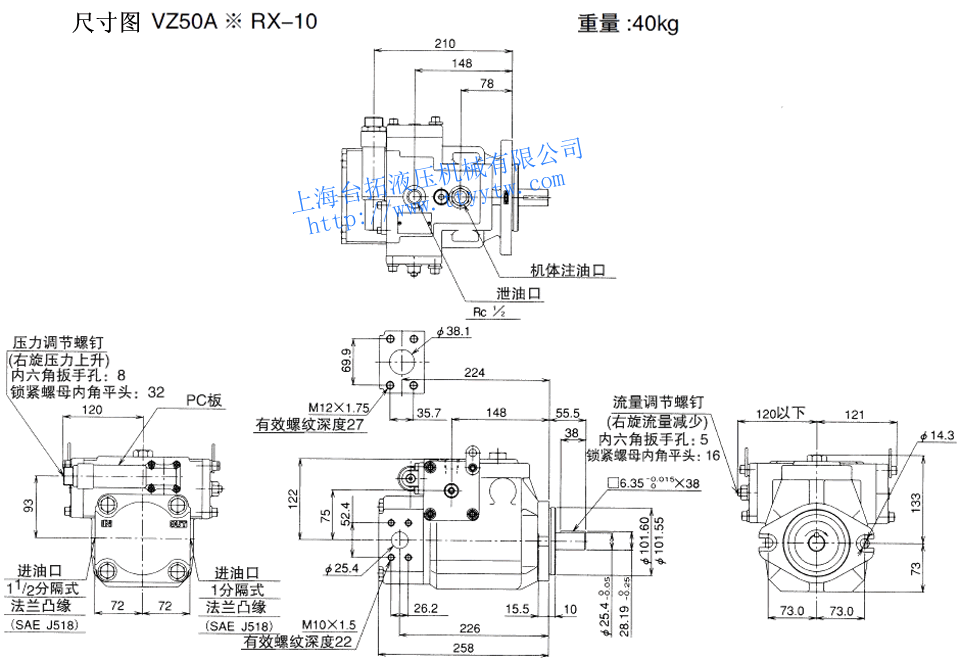

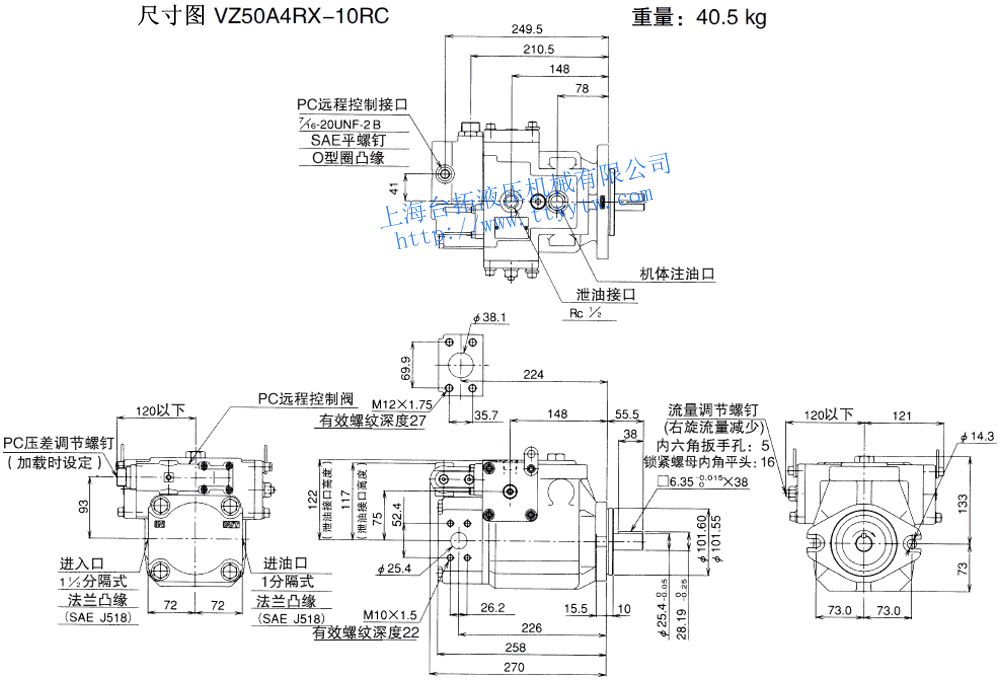

变量柱塞泵VZ50A*RX-10尺寸图下载 变量柱塞泵VZ50A4RX-10RC尺寸图下载

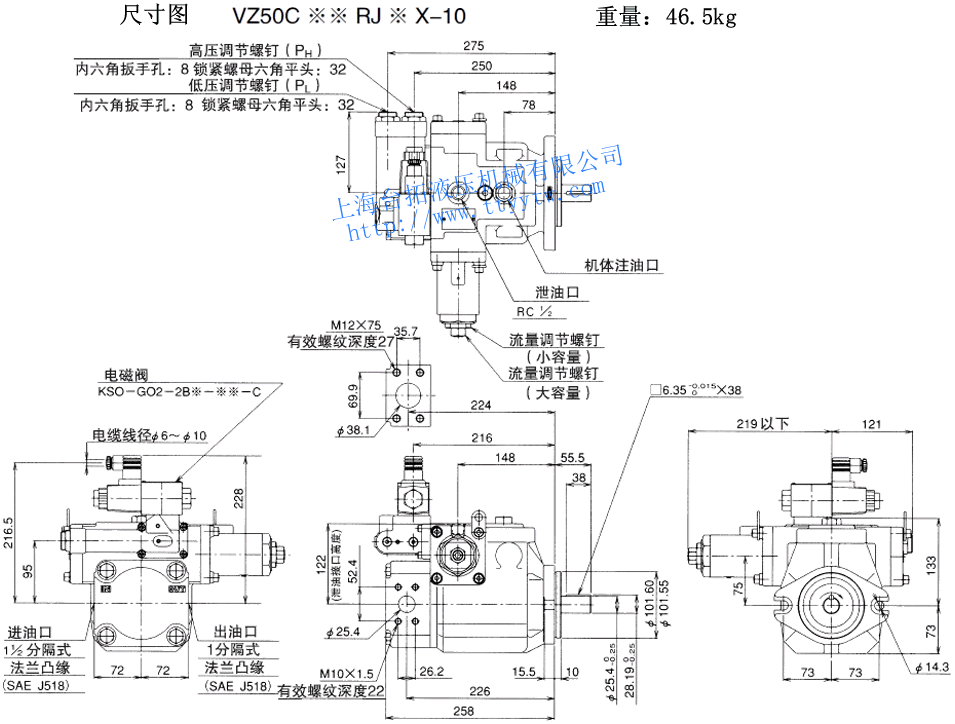

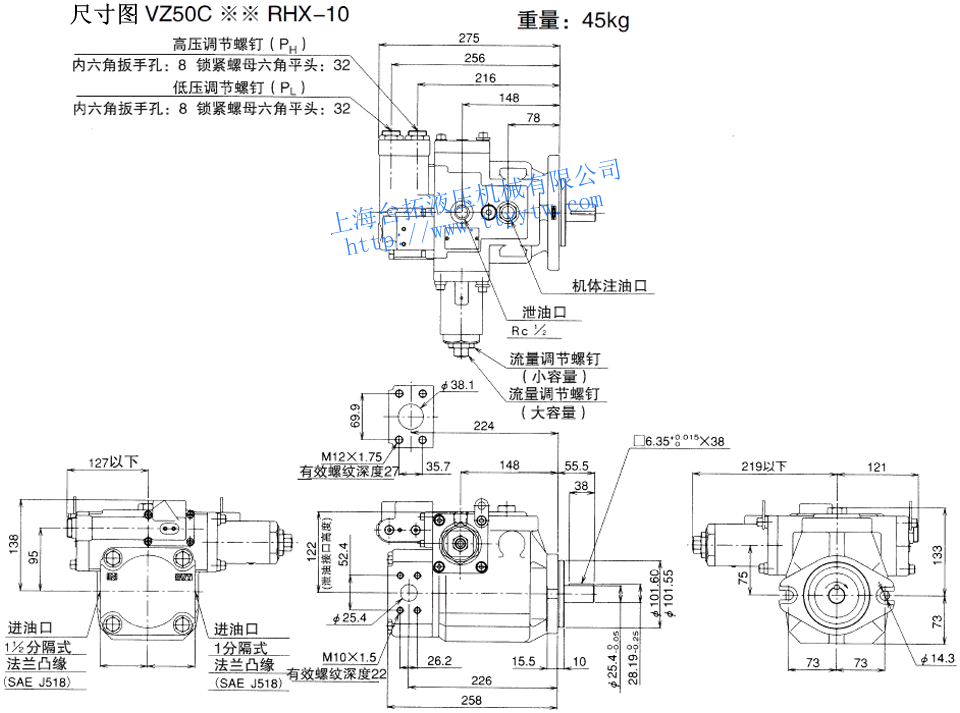

变量柱塞泵VZ50C**RHX-10尺寸图下载 变量柱塞泵VZ50C**RJ*X-10尺寸图下载

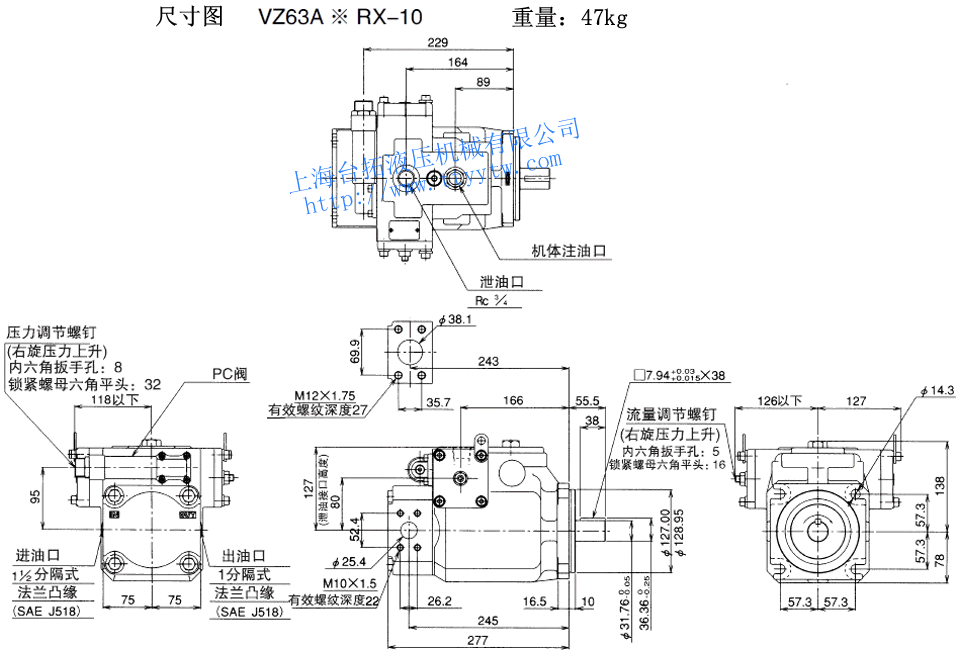

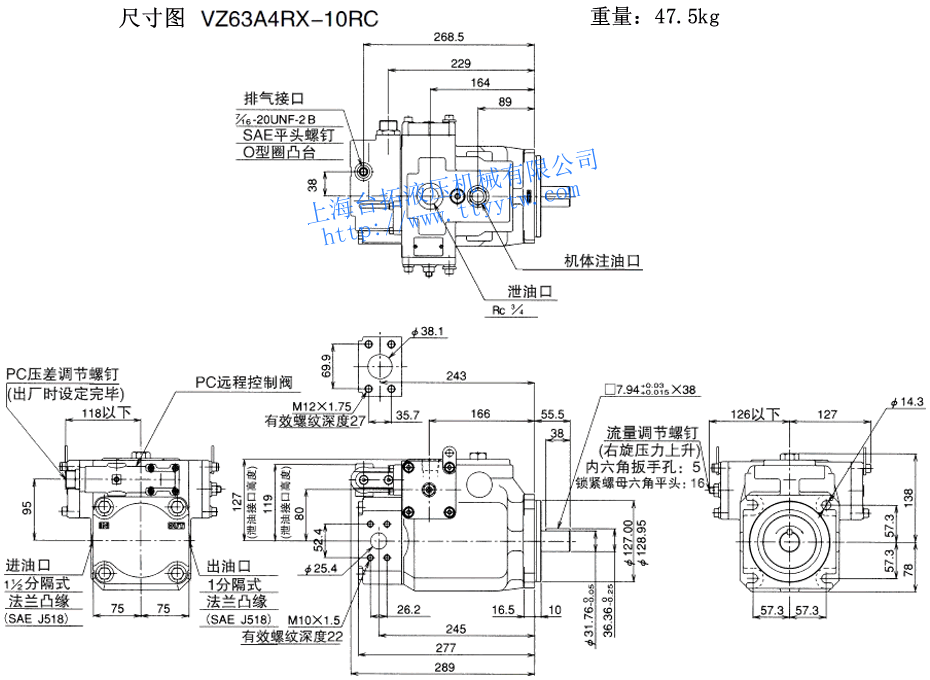

变量柱塞泵VZ63A*RX-10尺寸图下载 变量柱塞泵VZ63A4RX-10RC尺寸图下载

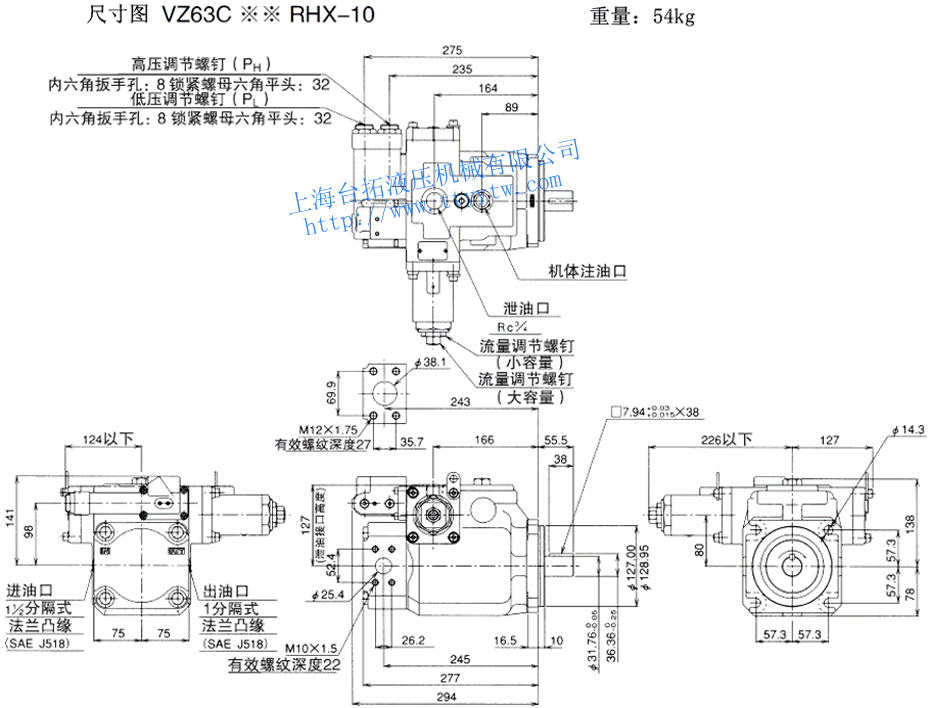

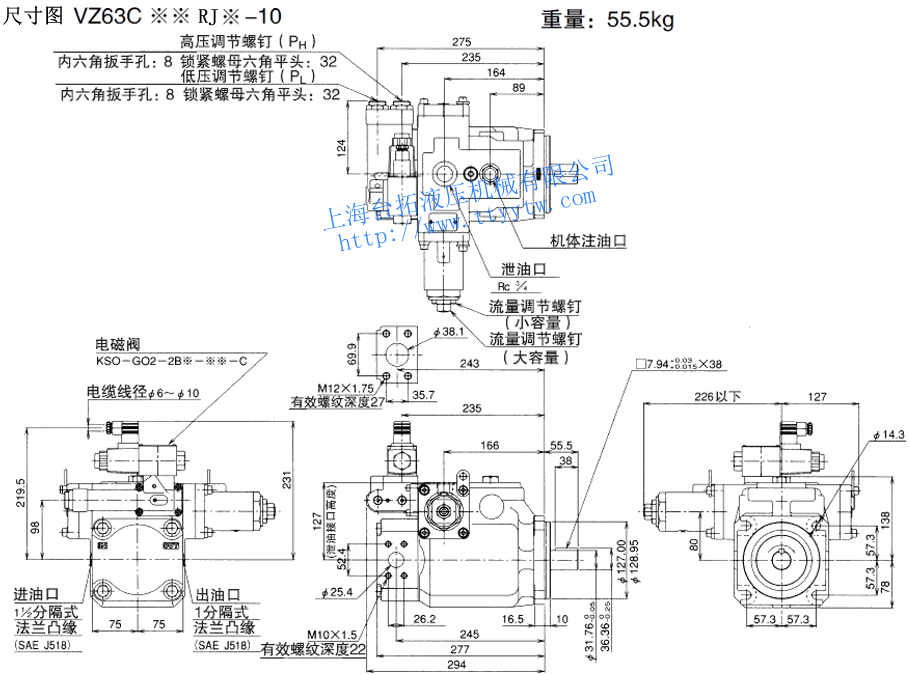

变量柱塞泵VZ63C**RHX-10尺寸图下载 变量柱塞泵VZ63C**RJ*-10尺寸图下载

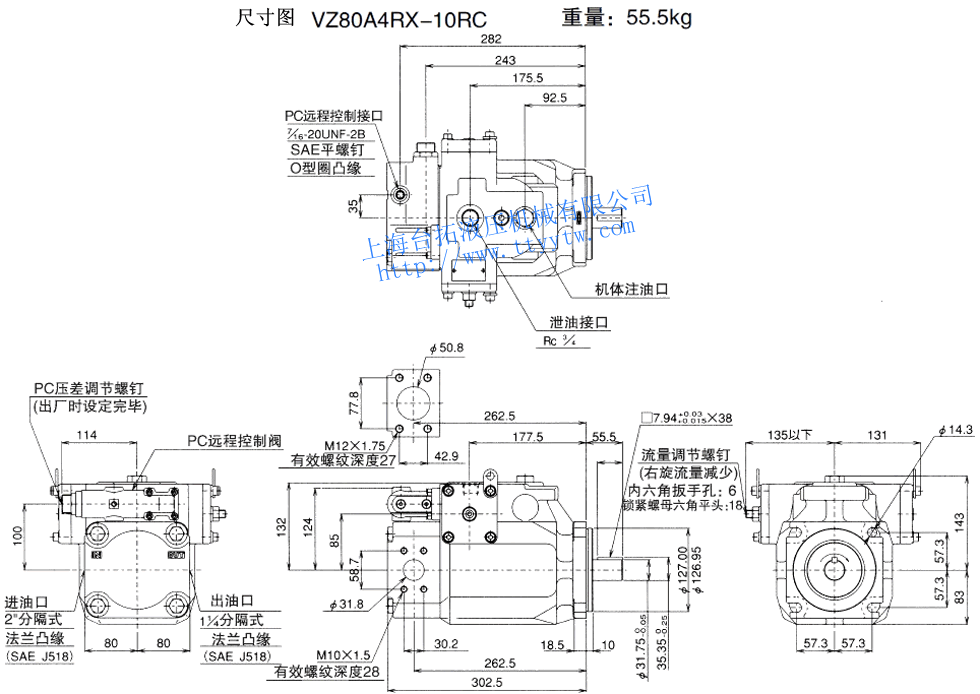

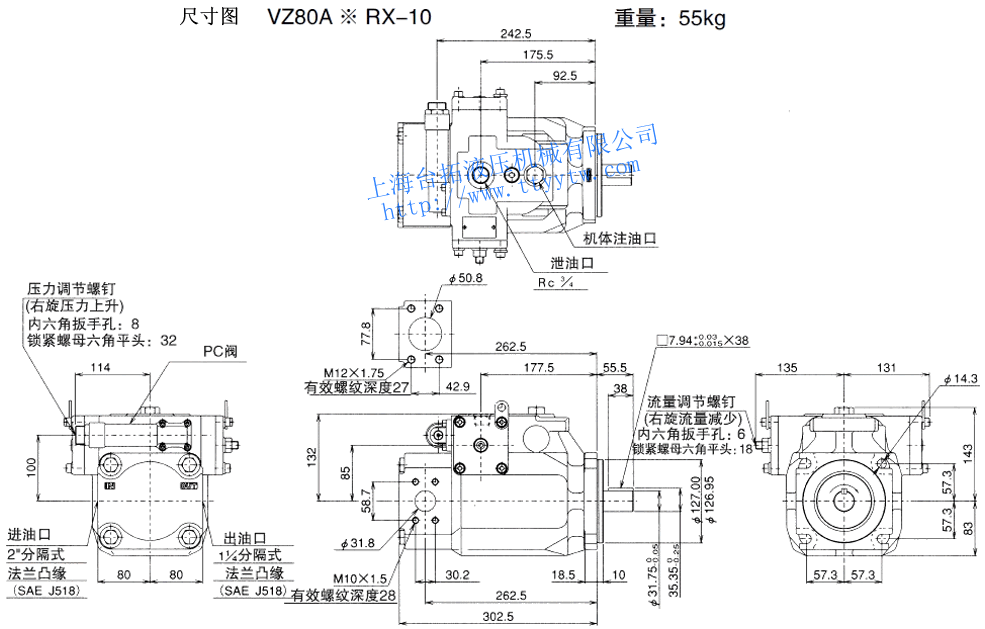

变量柱塞泵VZ80A*RX-10尺寸图下载 变量柱塞泵VZ80A4RX-10下载

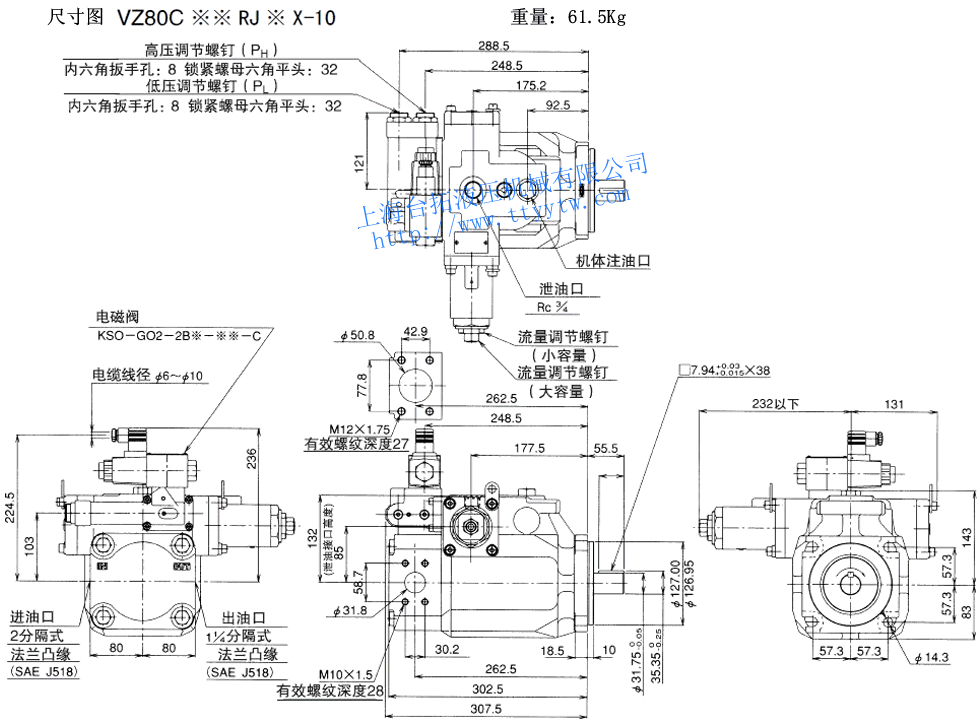

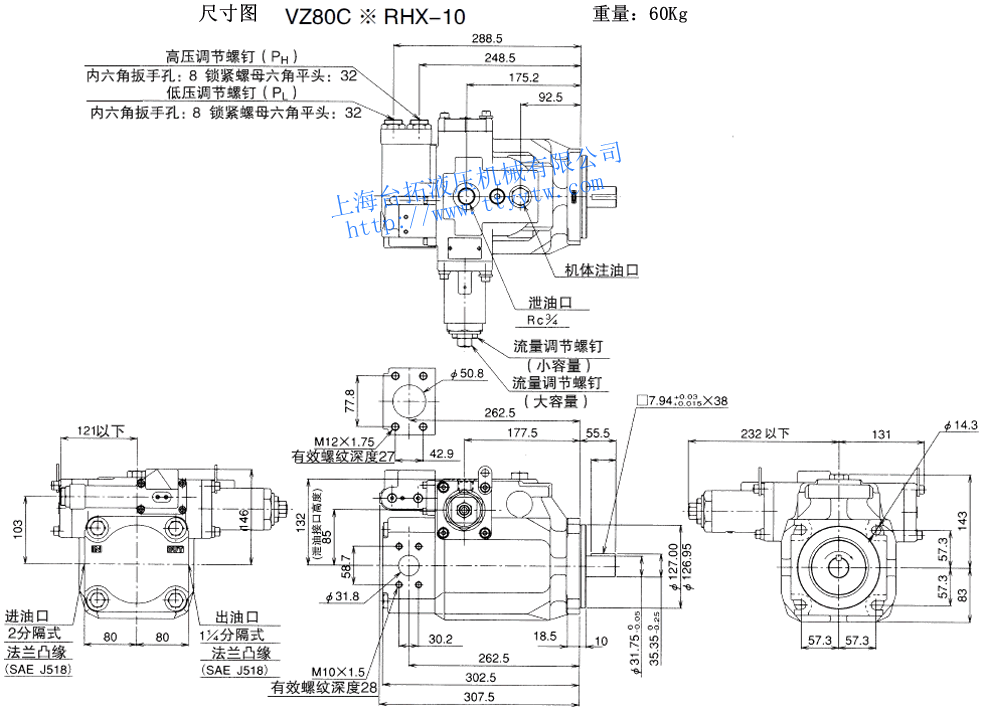

变量柱塞泵VZ80C*RHX-10尺寸图下载 变量柱塞泵VZ80C**RJ*X-10尺寸图下载

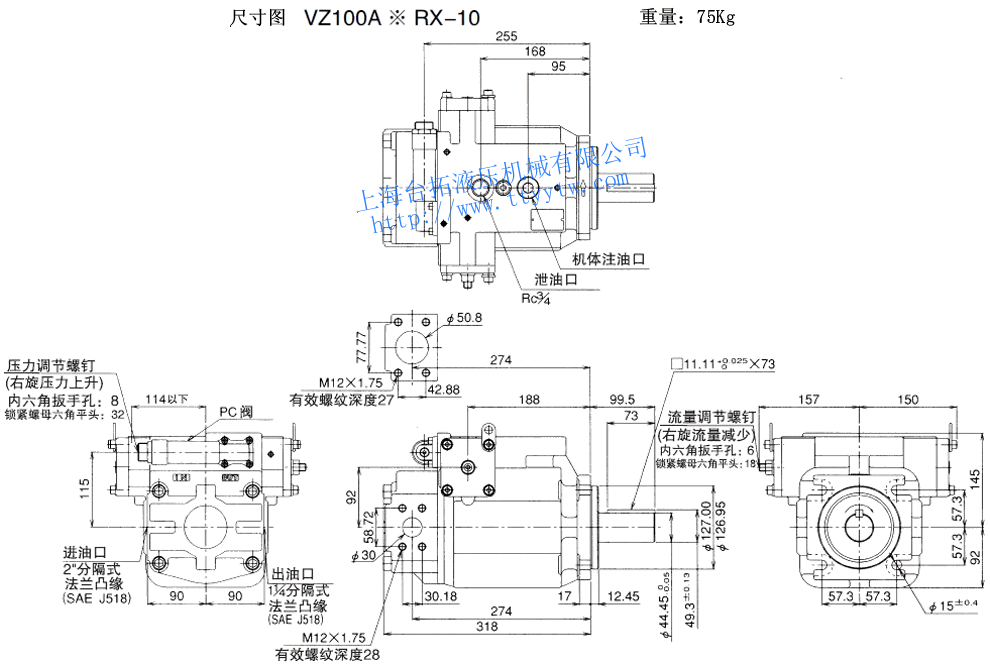

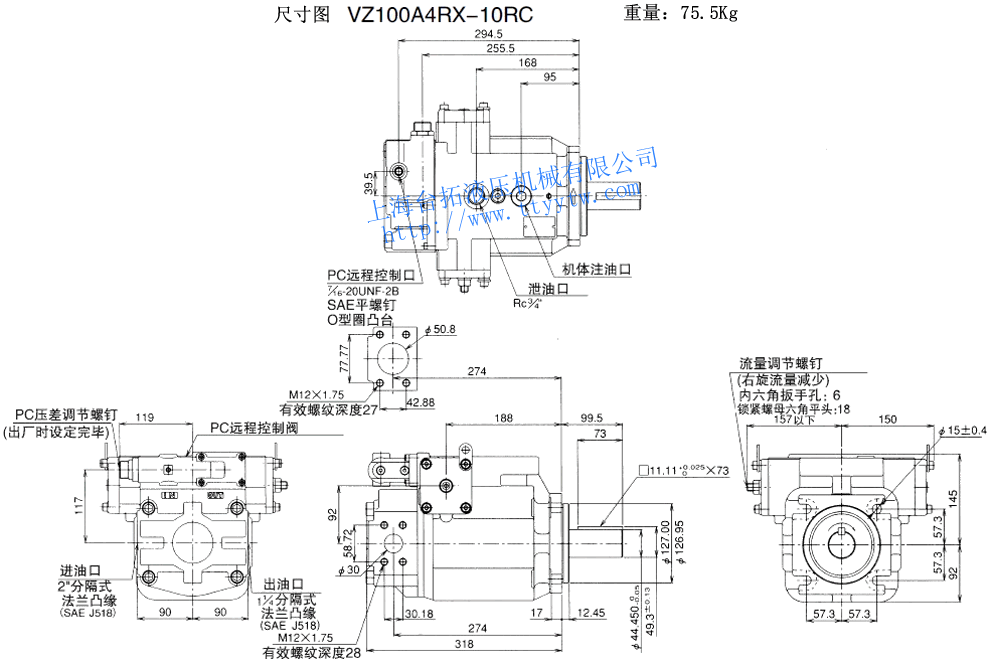

变量柱塞泵VZ100A*RX-10尺寸图下载 变量柱塞泵VZ100A4RX-10RC下载

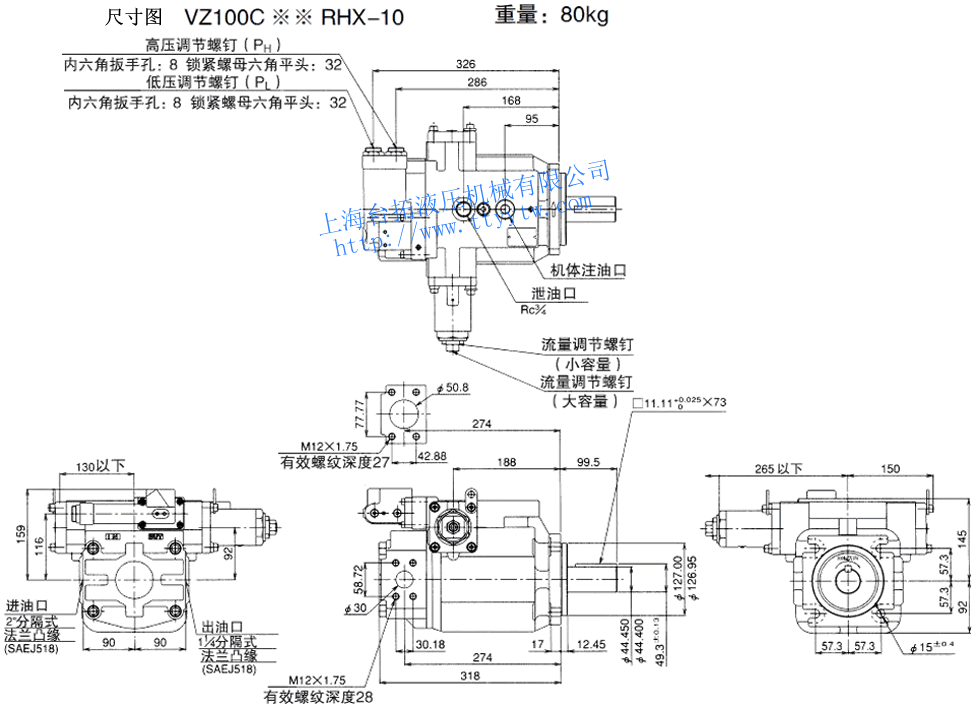

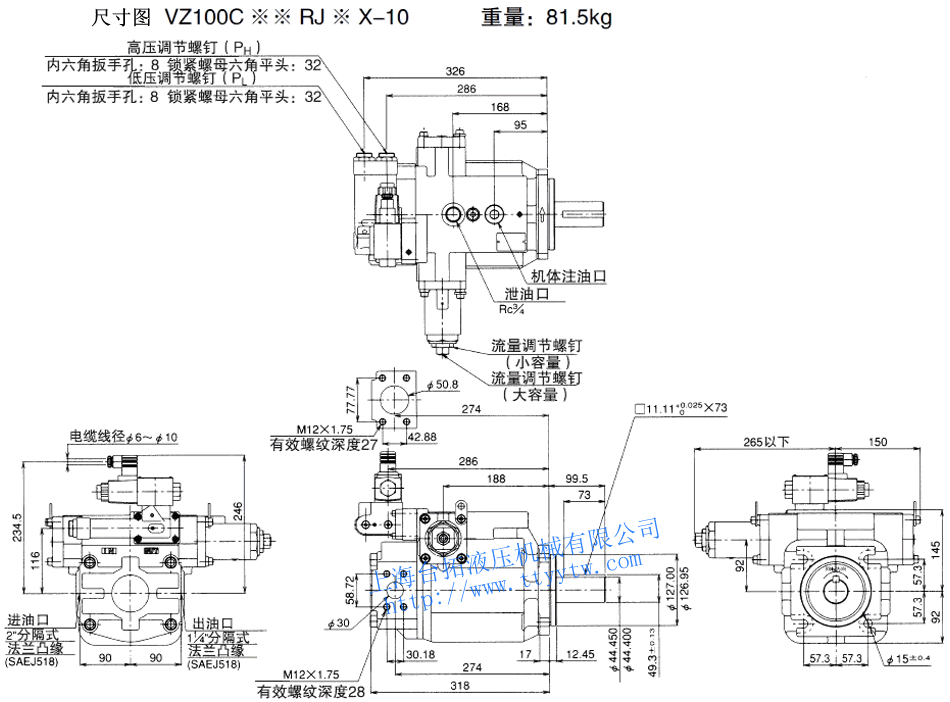

变量柱塞泵VZ100C**RHX-10尺寸图下载 变量柱塞泵VZ100C**RJ*X-10尺寸图下载

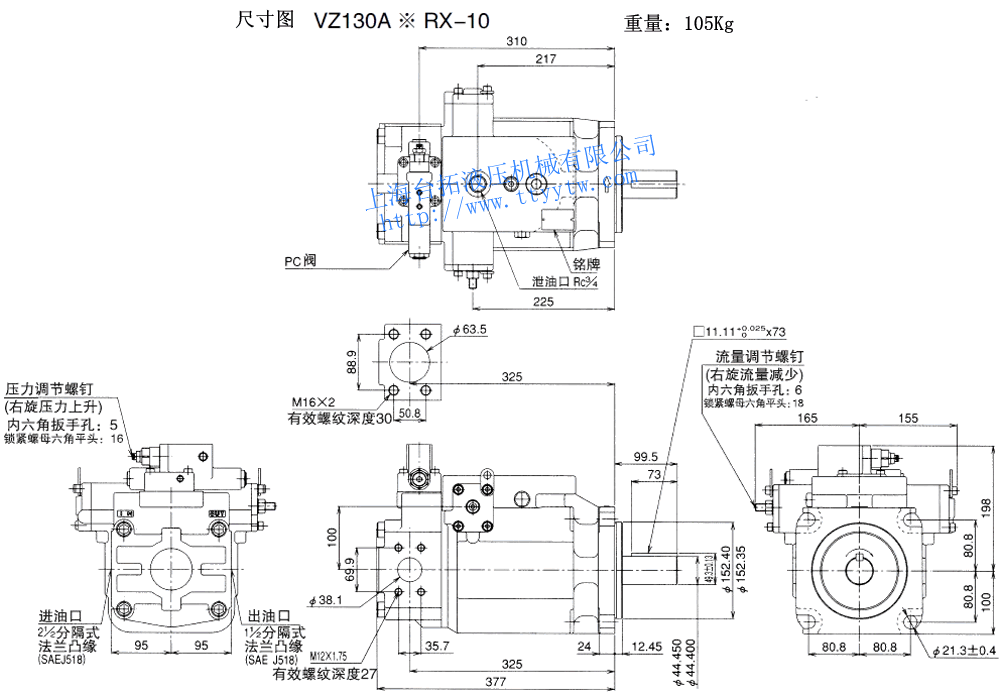

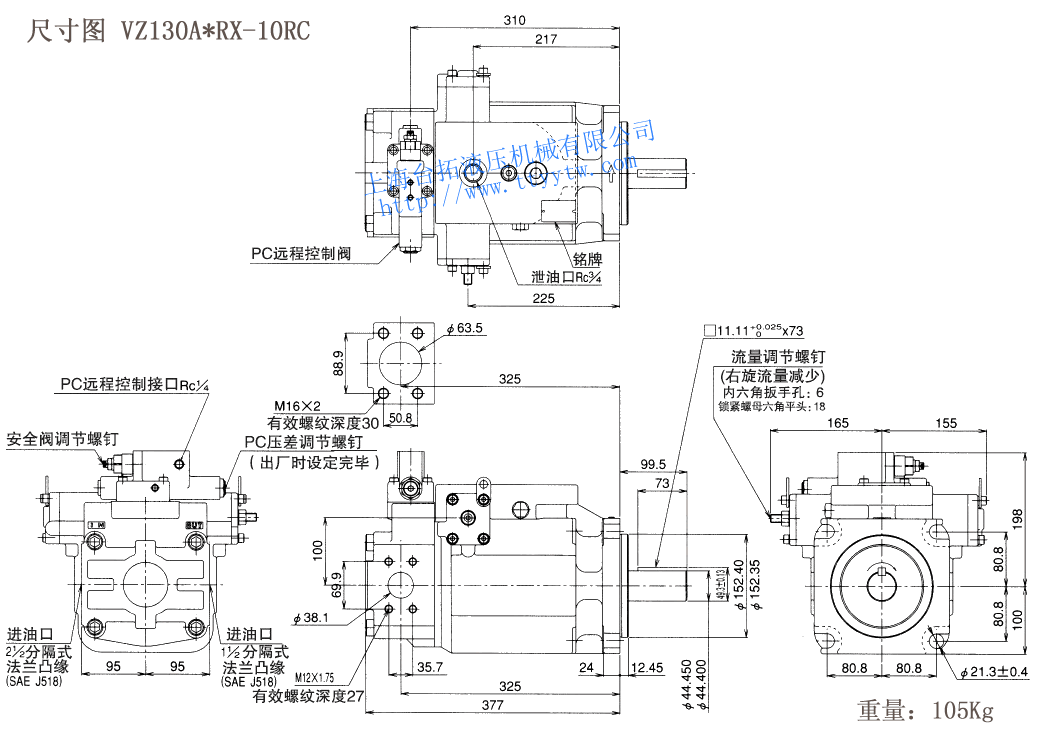

变量柱塞泵VZ130A*RX-10尺寸图下载 变量柱塞泵VZ130A*RX-10RC尺寸图下载
变量柱塞泵VZ性能曲线

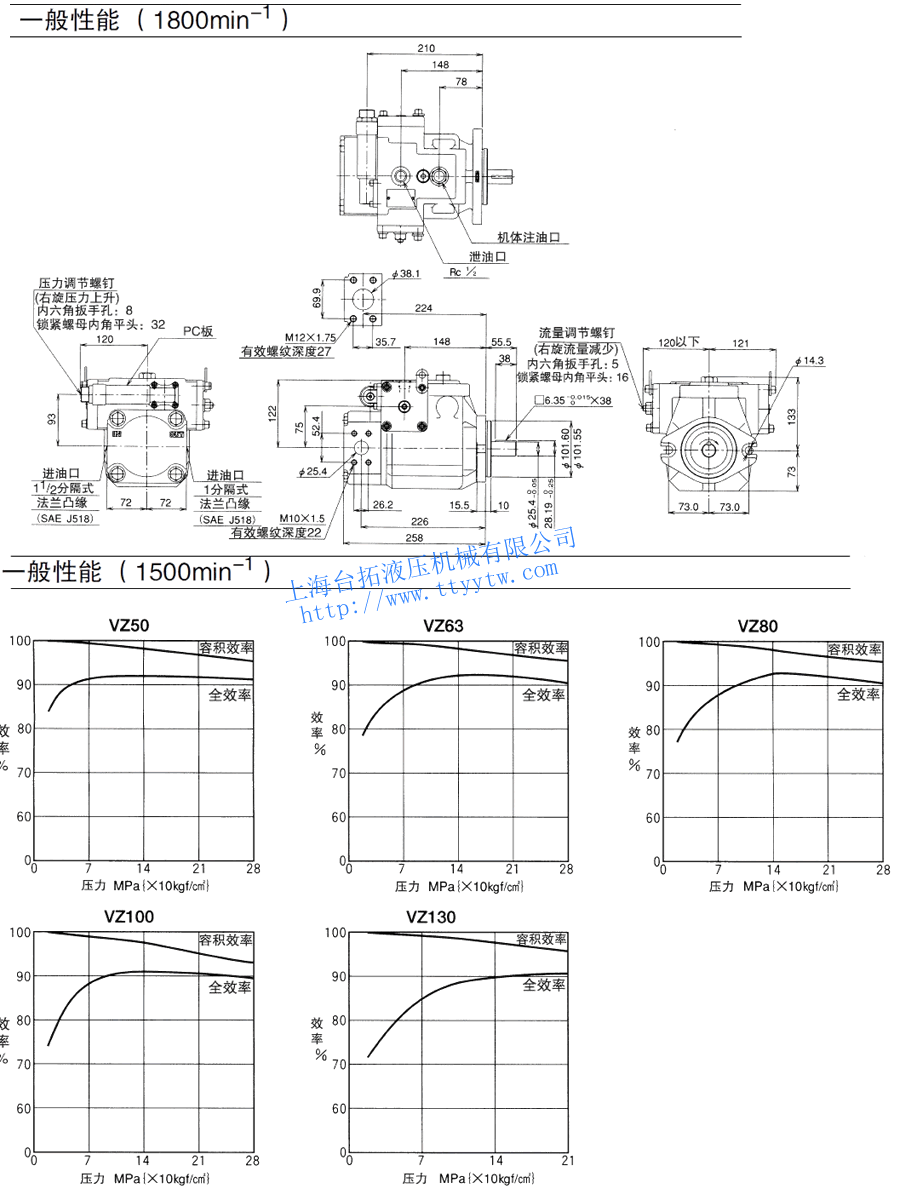

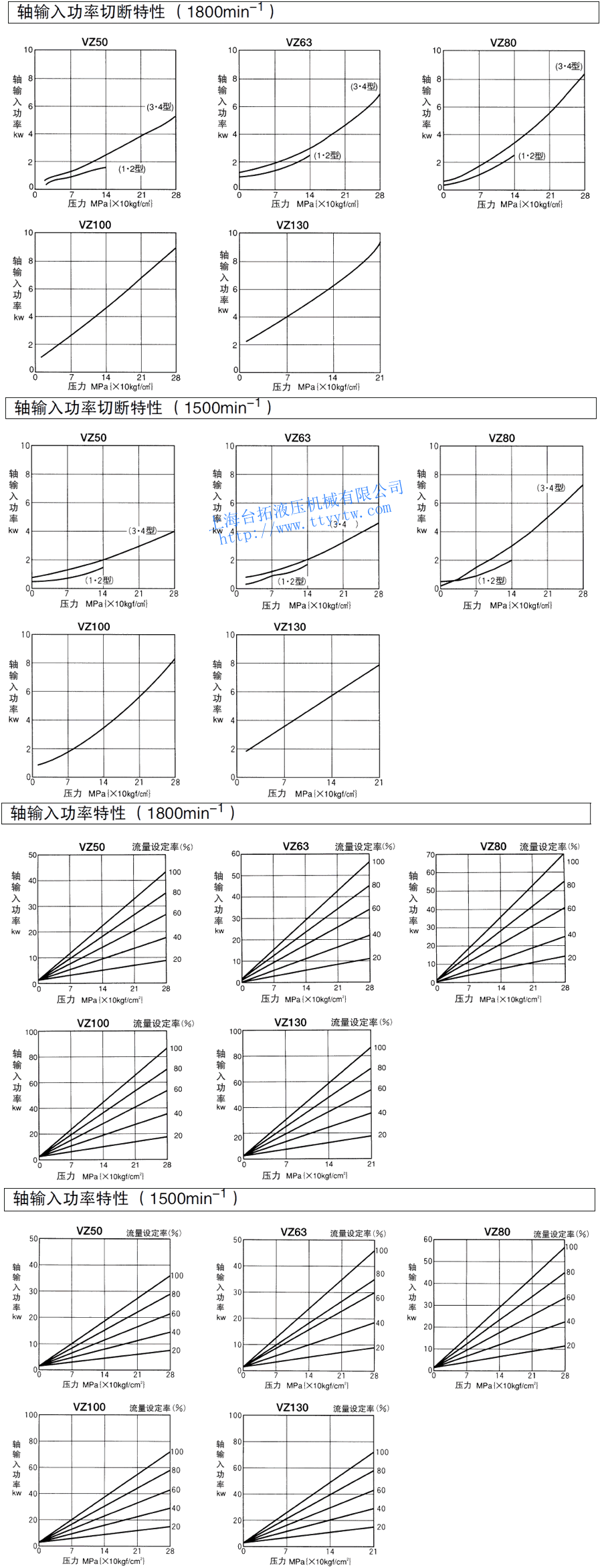

变量柱塞泵VZ一般性能下载 变量柱塞泵VZ轴输入功率切断特性下载

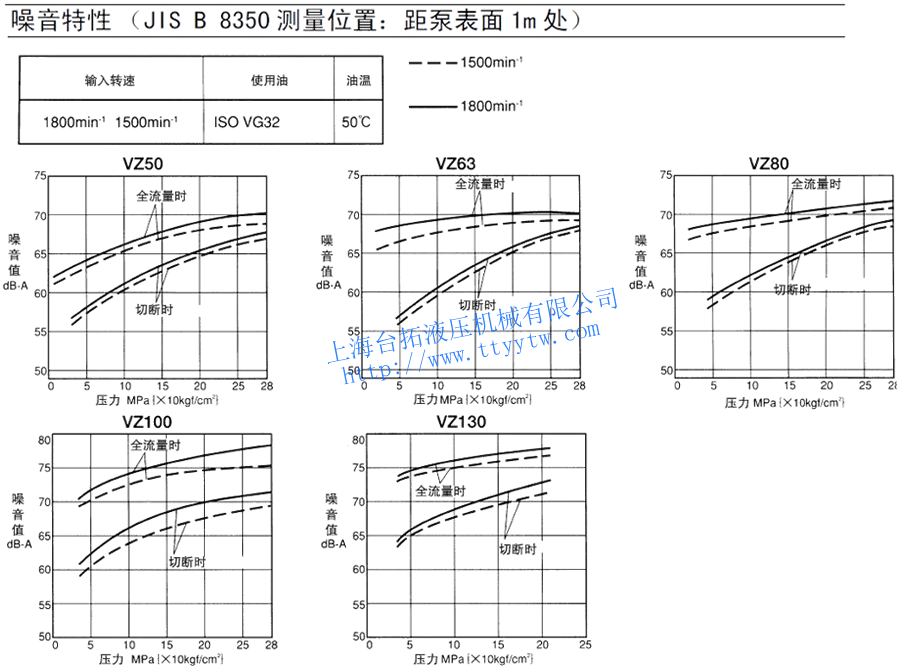

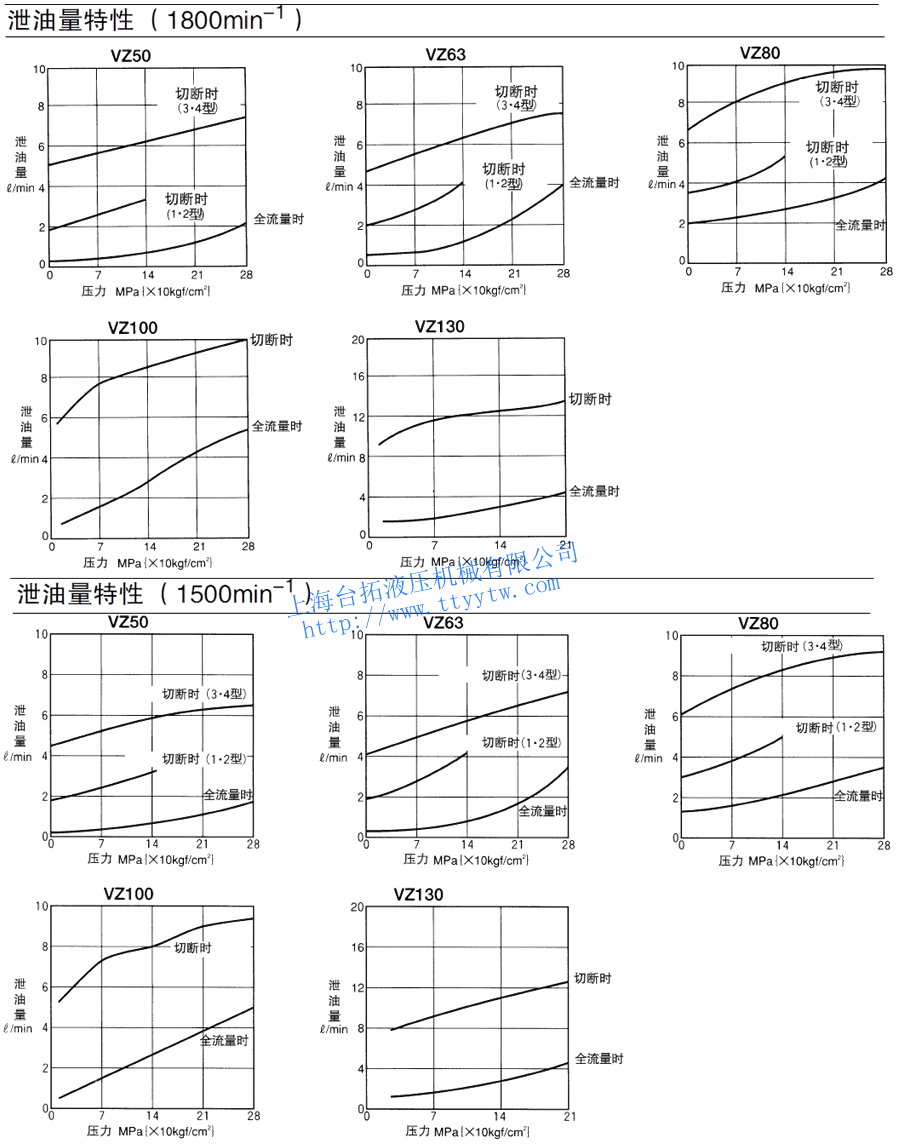

变量柱塞泵VZ泄油量特性下载 变量柱塞泵VZ噪音特性下载使用说明:
