变量柱塞泵A10VSO
产品型号：变量柱塞泵A10VSO
变量柱塞泵A10VSO用于液压开式回路的斜盘结构轴向柱塞变量泵，流量正比于驱动转速和排量，并能通过调节斜盘倾角实现无级变量。采用通轴结构，可用于多回路系统。
- 产品介绍
- 规格参数
变量柱塞泵A10VSO系列型号说明
无代号 A10VS O 28 DRG /31 R -P 28 A 12 NOO 工作液
体型号轴向柱
塞元件运行
方式规格 控制机构 系列 转动

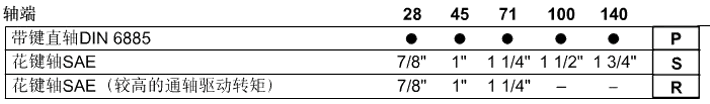

方向密封 轴伸 安装
法兰工作
油口通轴 备注1 变量斜盘
结构
工业级
额定压力280bar
峰值压力350bar泵,
开式
回路排量
Vgmax
(cm³)
28,45
71*,100

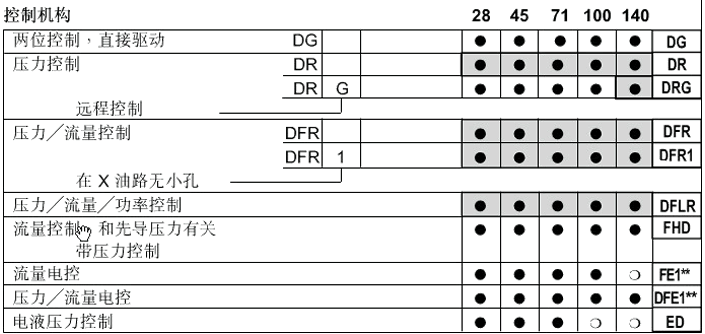

140DG:两位控制,直接驱动
DFR:压力/流量控制
DFLR:流量控制和先导
压力有关
FHD:带压力控制
FE1**:流量电控
DFE1**:压力/流量电控
ED:电液压力控制31 轴端看
R:
顺时针
L:
逆时针P:
丁腈橡胶
(轴封环用氟橡胶)
V:
氟橡胶P,S,R A:ISO2孔

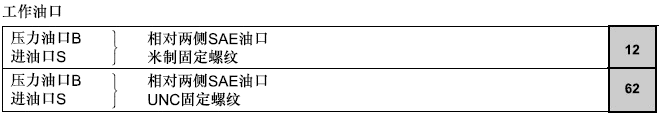

C:SAE2孔12
62通轴 备注：1、工作液体型号无代号：(矿物油和HFD)，E：(HFA,HFB,HFC流体)，H：(高速型)。2、*规格71的注意事项：压力油口B包括一个高压组合油口，SAE1 1/4"标准压力范围，3000psi，最高压力可至250bar;SAE 1"标准压力范围：5000psi，最高压力超过250bar。新的应用场合应采用高压油口SAE 1"。3、组合泵订购在两个泵型号间用+连接即第一个泵的型号+第二个泵的型号，例如：A10VSO 100DR/31R-PPA12KB5+A10VSO 71DFR/31R-PSA12NOO。
变量柱塞泵A10VSO规格表
规格 28 45 71 100 140/High-S* 排量 Vgmax cm³ 28 45 71 100 140/140 最大转速1) nomax rpm 3000 2600 2200 2000 1800/2050 当进油口压力Pabs增加及Vg<Vgmax
时的最大转速(转速极限)nomax rpm 3600 3100 2600 2400 2100/2200 最大流量 qvomax L/min 84 117 156 200 252/287 在nE=15000min-1时 L/min 42 68 107 150 210 最大功率(ΔP=280bar) 在nomax时 Pomax KW 39 55 73 93 118/134 在nE=1500min-1时 KW 20 32 50 70 98 在Vgmax时的最大转矩(ΔP=280bar) Tmax Nm 125 200 316 445 623 在Vgmax时的转矩(ΔP=100bar) T Nm 54 72 113 159 223 驱动轴上的惯性矩 J Kgm² 0.0017 0.0033 0.0083 0.0167 0.0242 壳体容积 L 0.7 1.0 1.6 2.2 3.0 重量(无油时) M Kg 51 12 33 45 60 驱动轴上最大轴向力 Faxmax N 1000 1500 2400 4000 4800 驱动轴上允许最大径向力2) Fqmax N 1200 1500 1900 2300 2800 备注：1、*=高速类型。2、上述资料在S口进口压力为1bar时有效，如排量减少或进口压力增加，则转速可增加。
变量柱塞泵A10VSO10型号说明
无型号 A10VS O 10 DR /52 R -P K C 64 NOO 油液 轴向柱塞
泵元件运行
方式规格 控制机构 系列 转动
方向密封 轴伸 安装
法兰工作
油口轴伸 矿物油 变量,斜盘结构
额定压力250bar
峰值压力315bar泵,
开式回路排量Vgmax
(cm³)DR:
压力控制
DRG:
远程压力控制
DFR1:
压力-流量控制52 从轴
端看
R:顺时针
L:逆时针NBR
(丁腈橡胶,

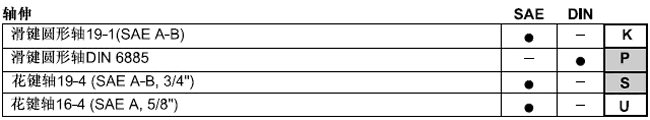

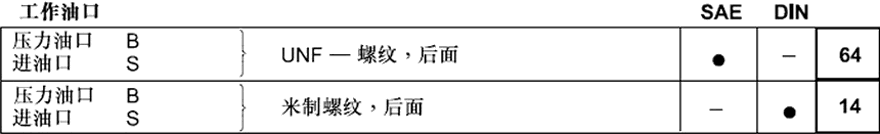

符合DIN1629)K,P,S,U C,A 64,14 无通
轴变量柱塞泵A10VSO10规格表

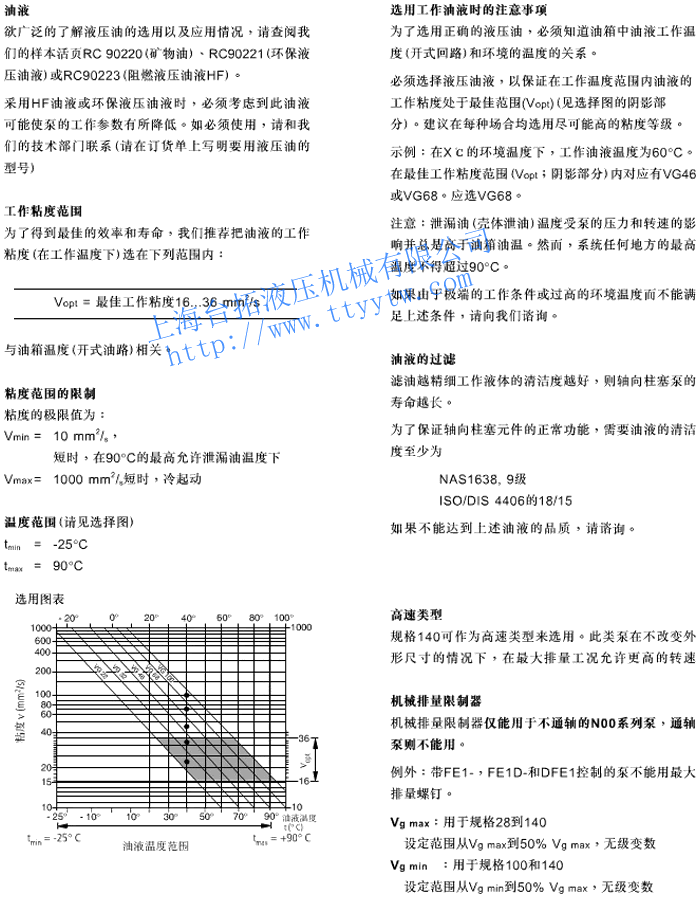

规格 10 排量 Vg max cm³ 10.5 在VVg max时最高转速 no max rpm 3600 最高转速(转速极限) 当进口压力Pabs增加或Vg<Vg max时 no maxzul rpm 4300 最大容积流量 在no max时 qv max L/min 37 在nE=1450min-1时 L/min 15 最大功率(ΔP=250bar) 在no max时 Po max KW 16 在nE=1450min-1时 KW 6.5 最大转矩(ΔP=250bar) 在Vg max时 T max Nm 42 驱动轴上的惯性矩 J Kgm² 0.0006 壳体容积 L 0.2 重量(无油时) M Kg 8 驱动轴上允许最大轴向力 F axmax N 400 驱动轴上允许最大径向力 F qmax N 250 变量柱塞泵A10VSO油液的选用

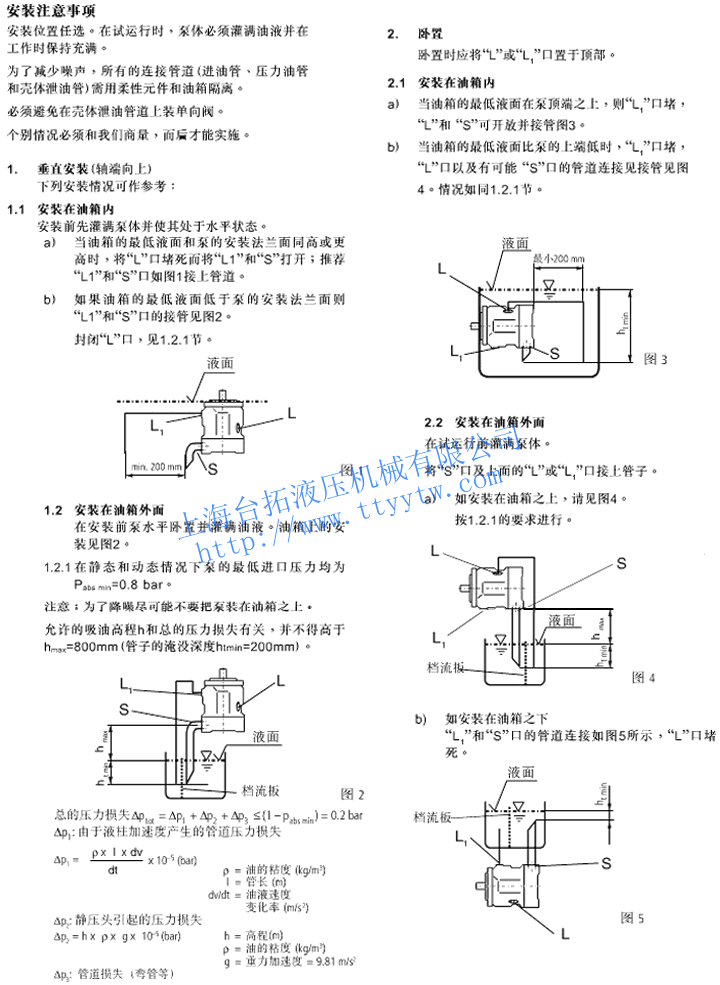

变量柱塞泵A10VSO系列安装注意事项
变量柱塞泵A10VSO系列尺寸图

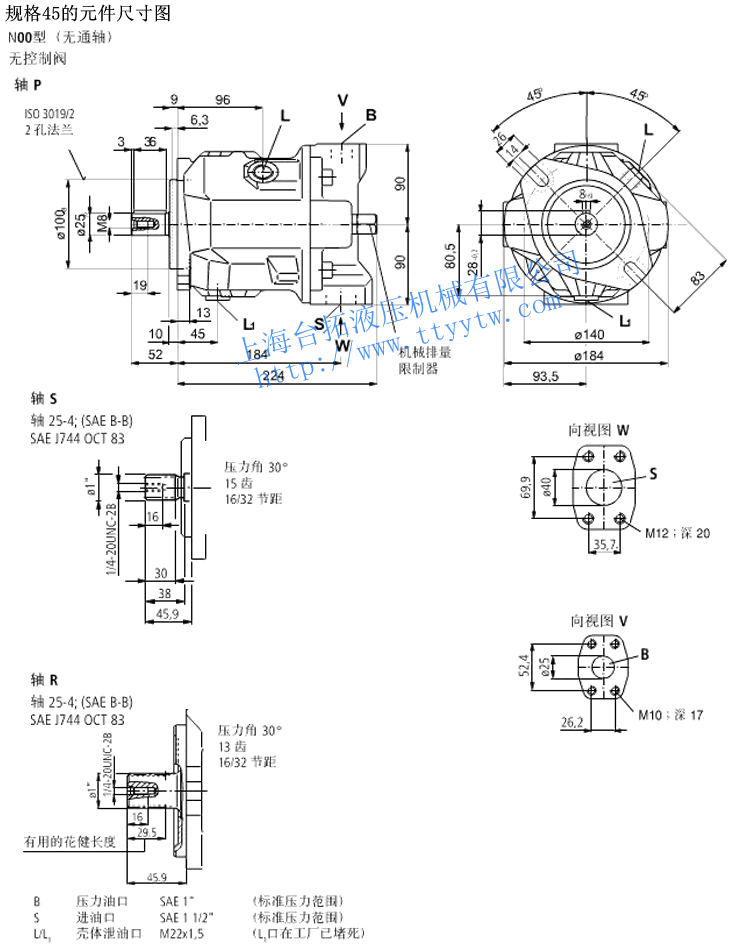

变量柱塞泵A10VSO系列规格28的元件尺寸图下载 变量柱塞泵A10VSO系列规格45的元件尺寸图下载

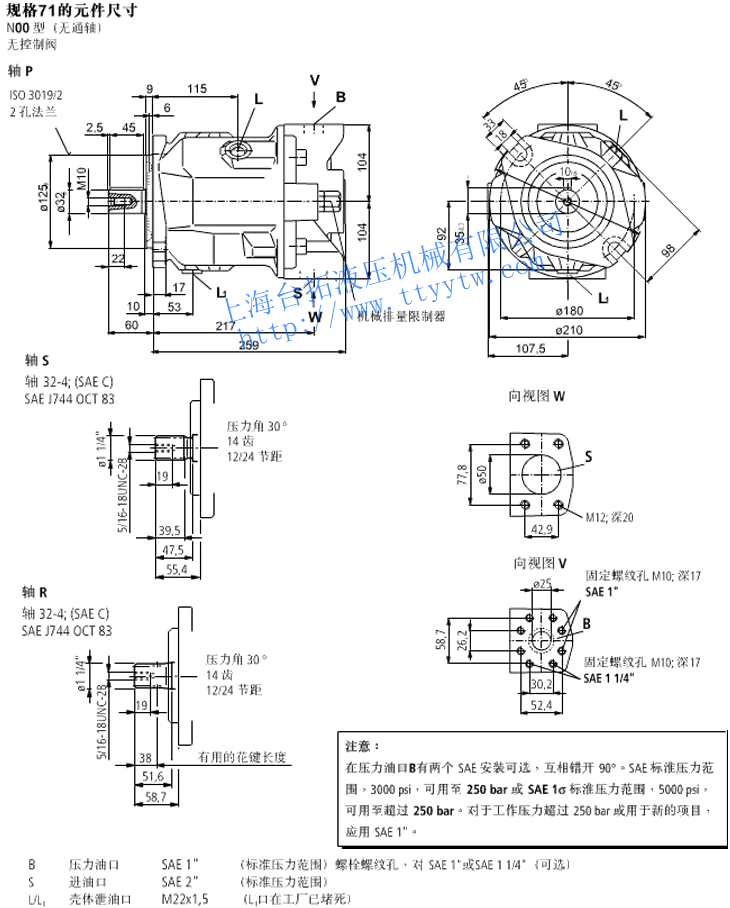

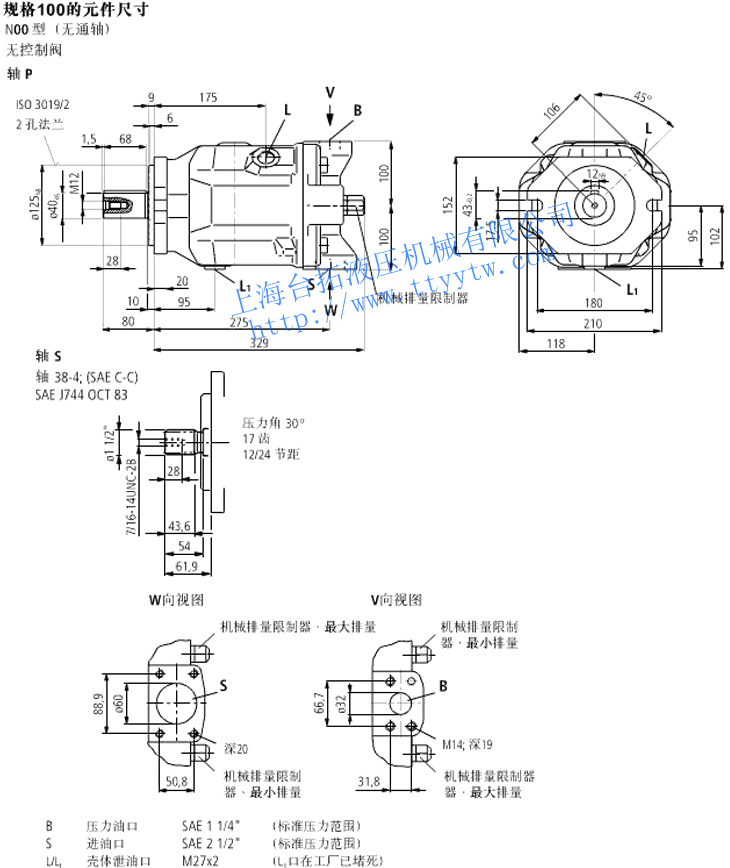

变量柱塞泵A10VSO系列规格71的元件尺寸图下载 变量柱塞泵A10VSO系列规格100的元件尺寸图下载

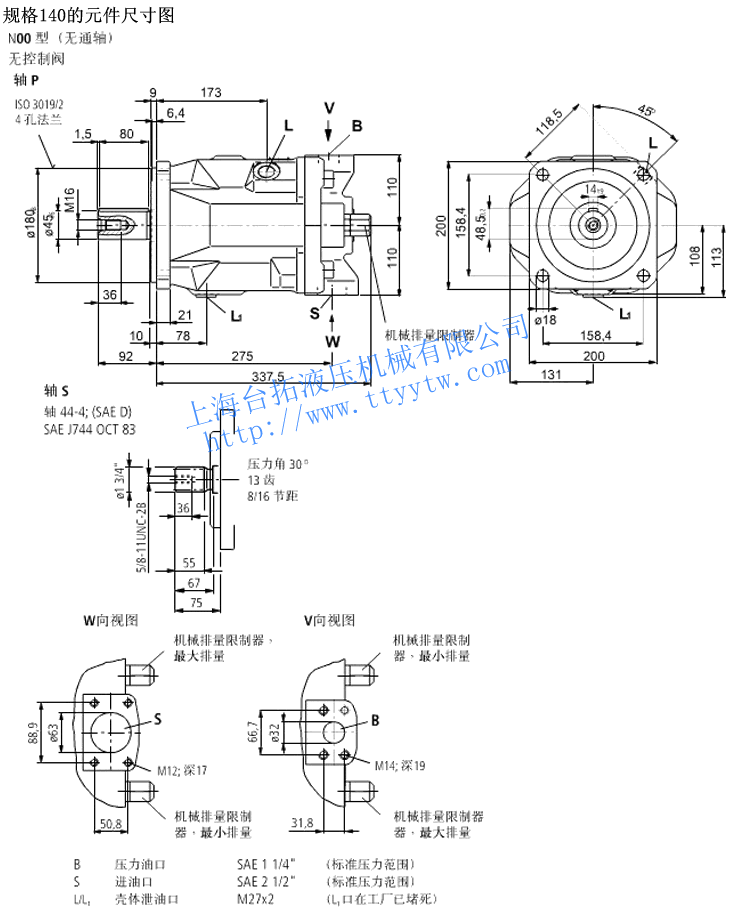

变量柱塞泵A10VSO系列规格140的元件尺寸图下载
变量柱塞泵A10VSO控制图

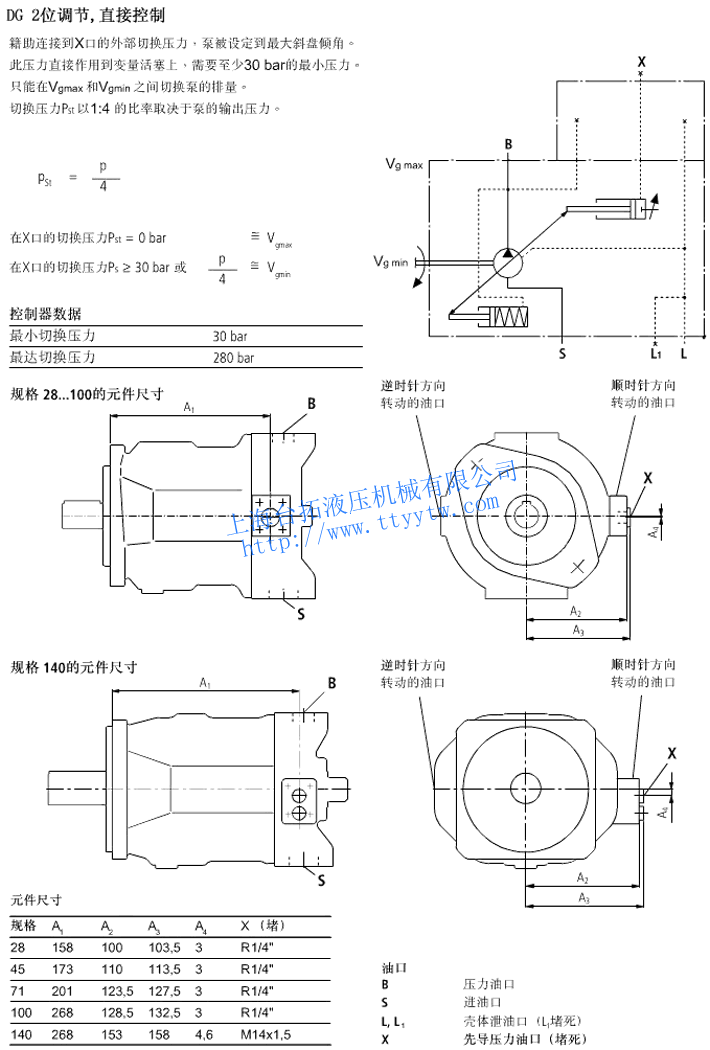

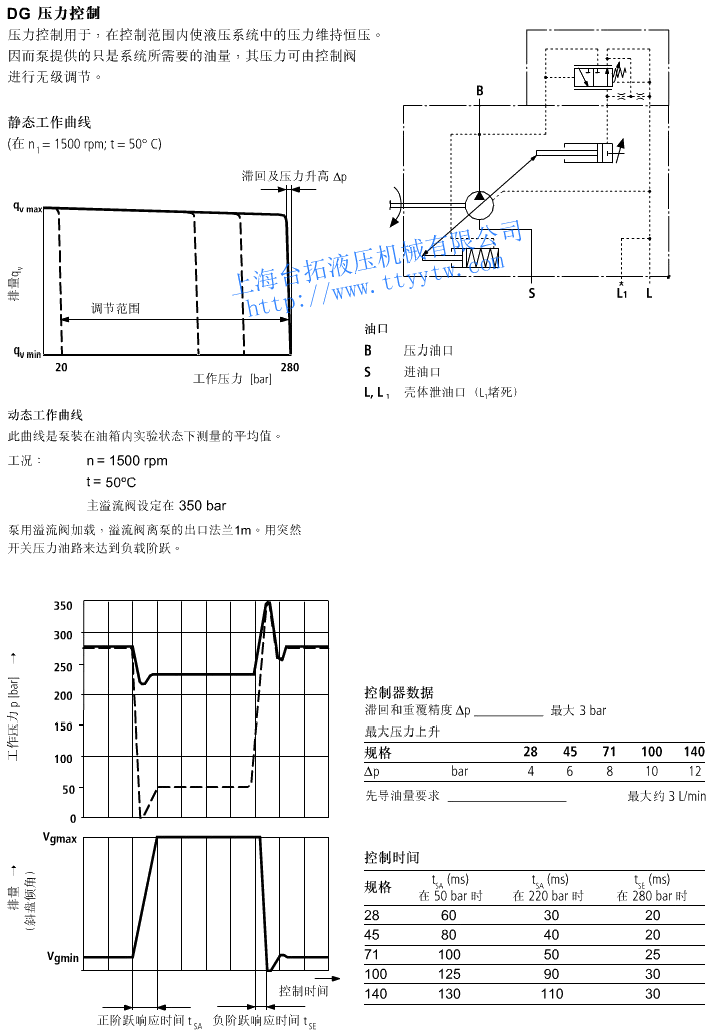

DG 2位调节,直接控制下载 DG压力控制下载

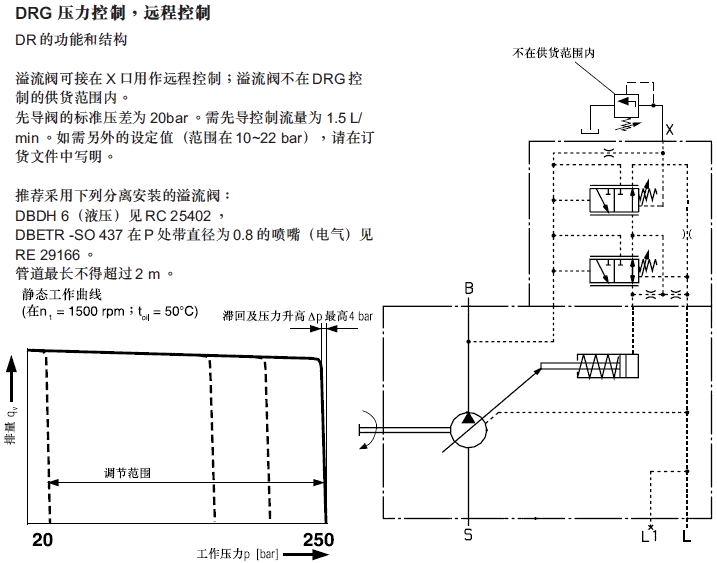

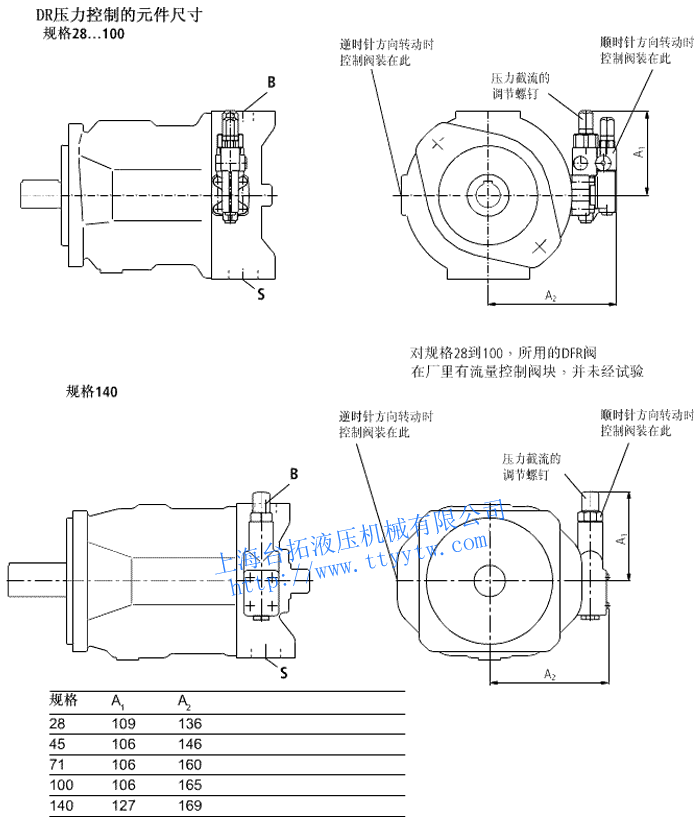

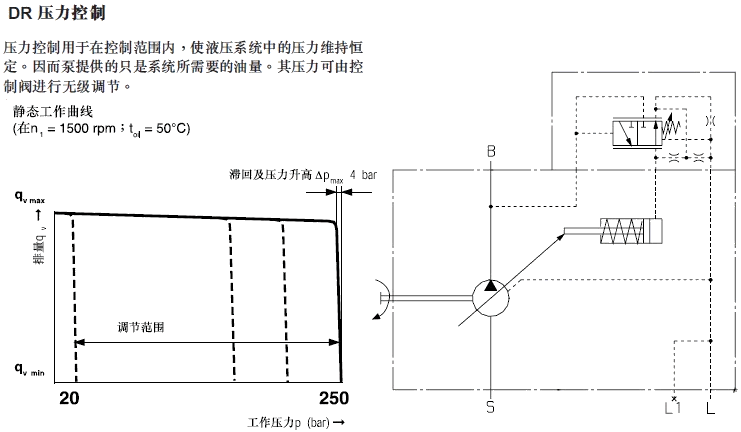

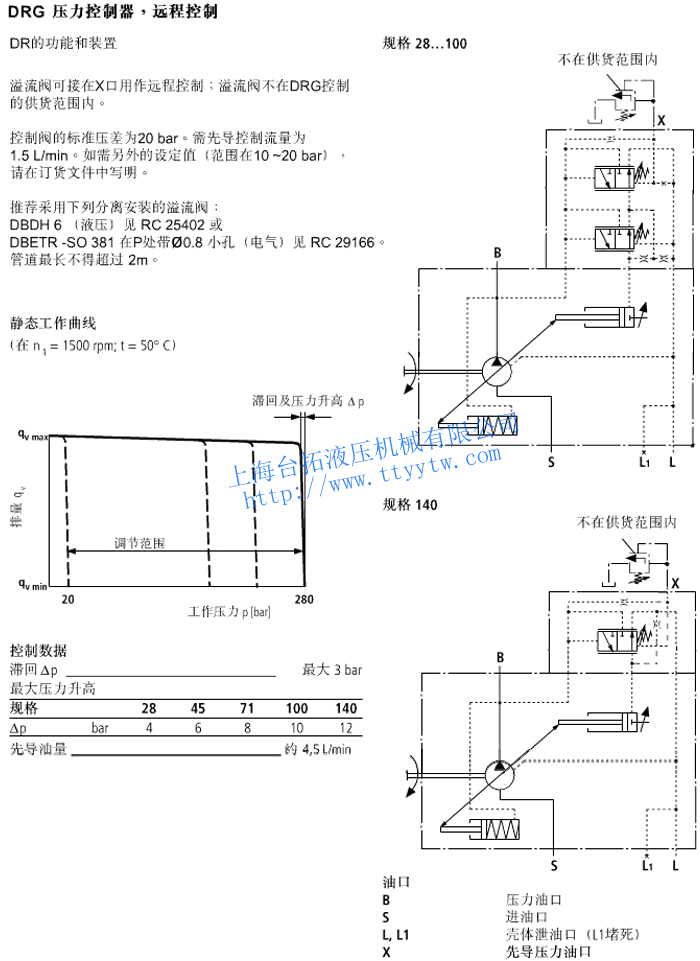

DR压力控制的元件尺寸下载 DRG压力控制器,远程控制下载

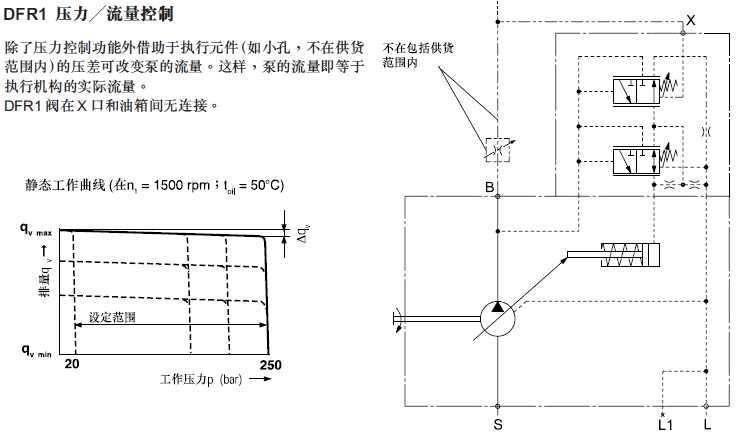

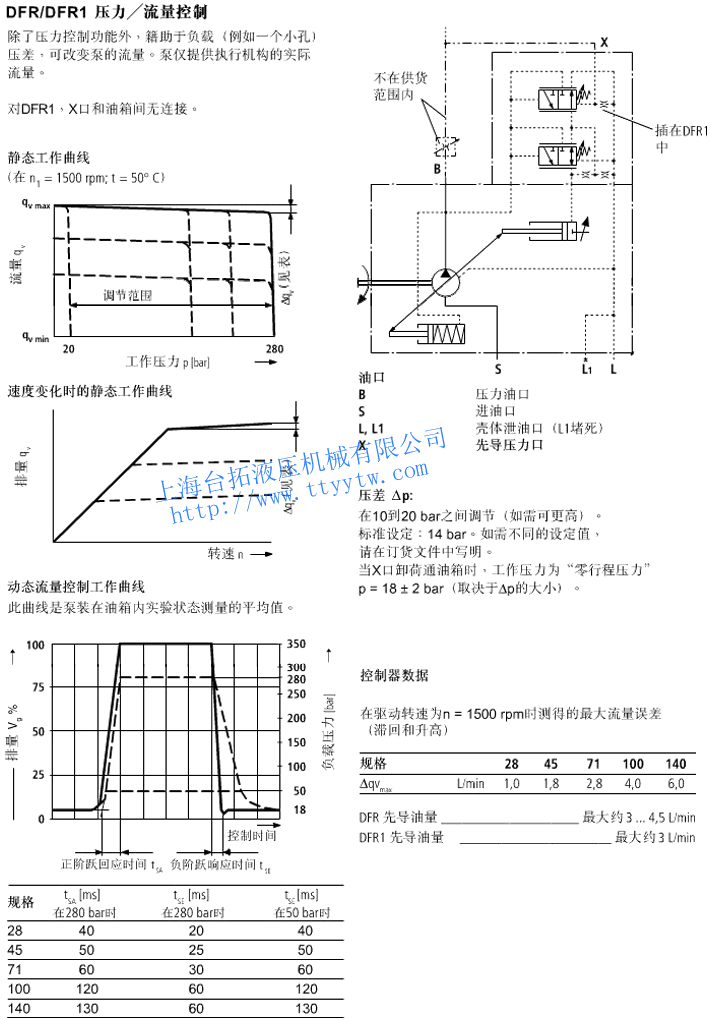

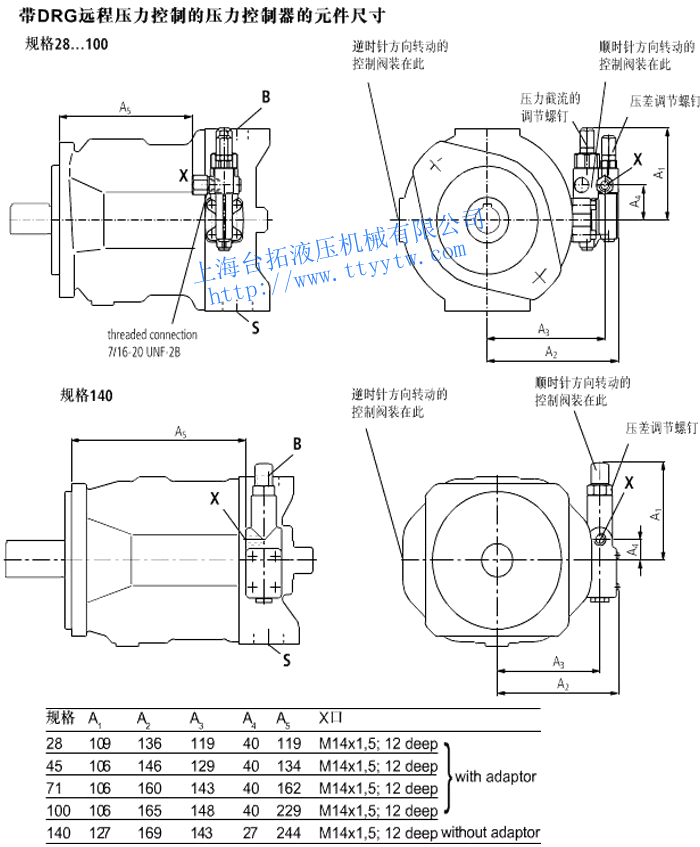

带DRG远程压力控制的压力控制器的元件尺寸下载 DFR/DFR1压力/流量控制下载

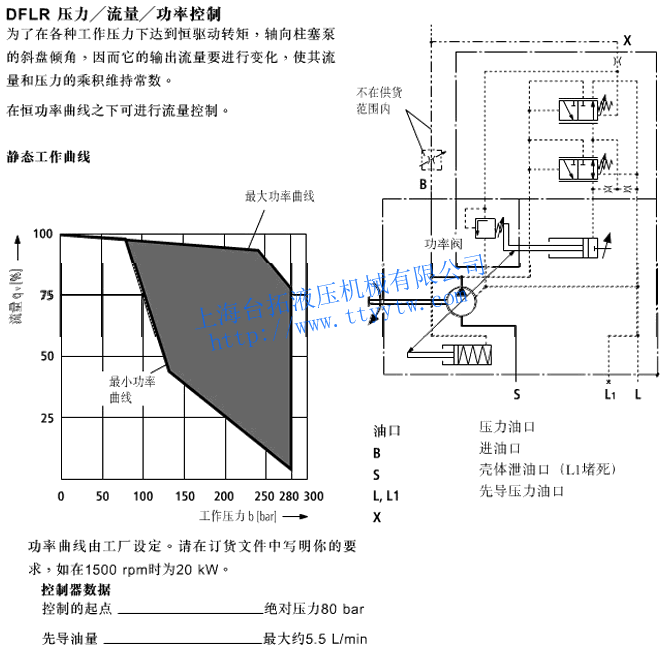

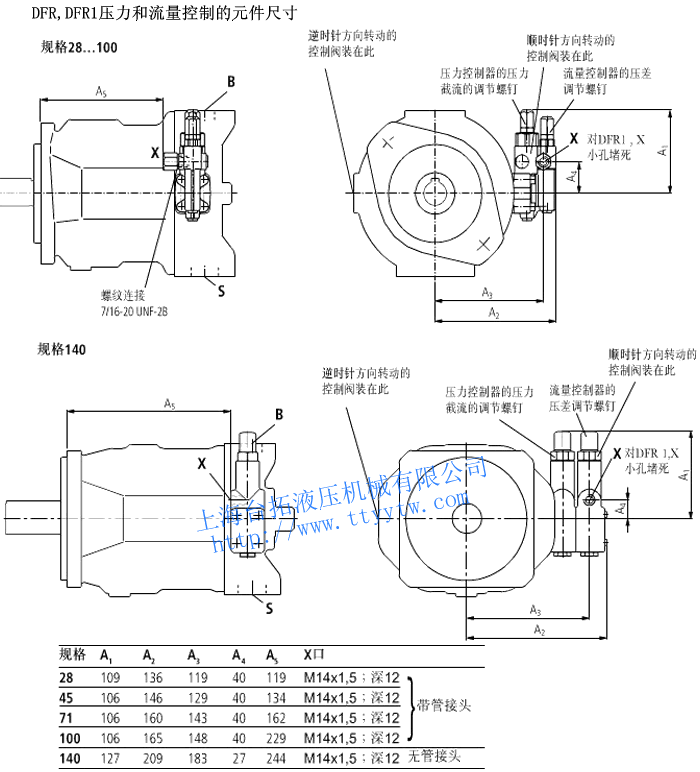

DFR,DFR1压力和流量控制的元件尺寸下载 DFLR压力/流量/功率控制下载

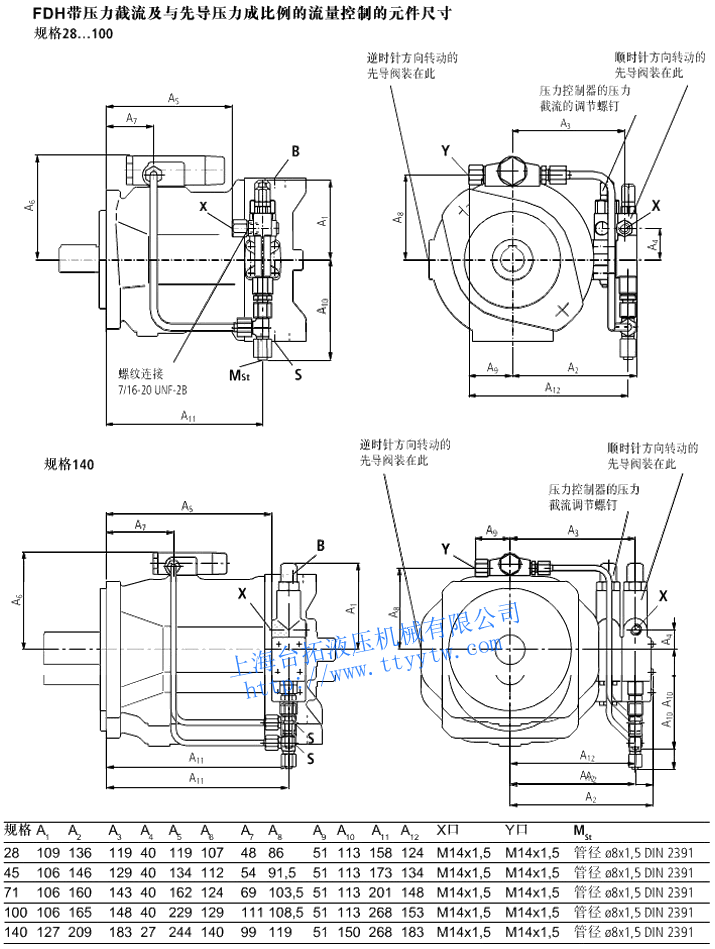

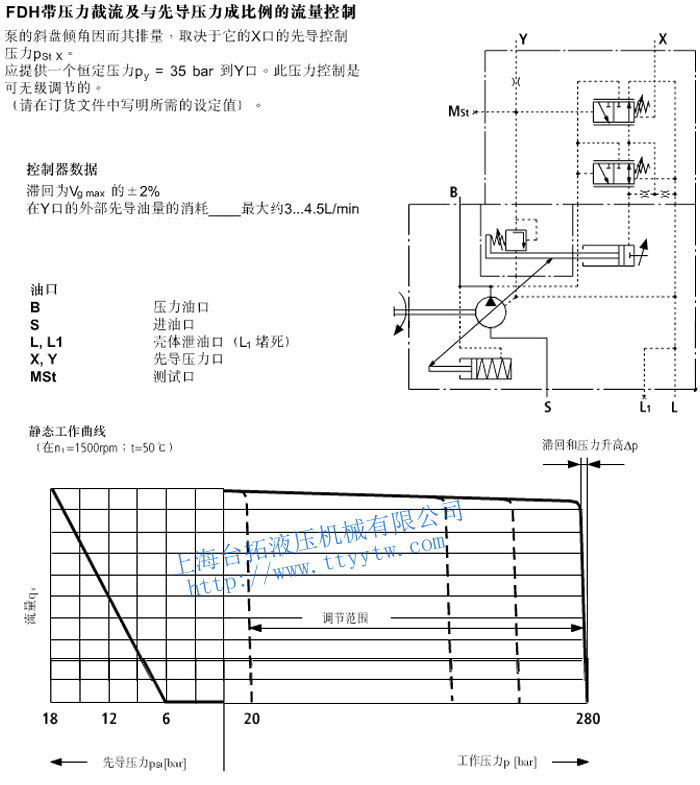

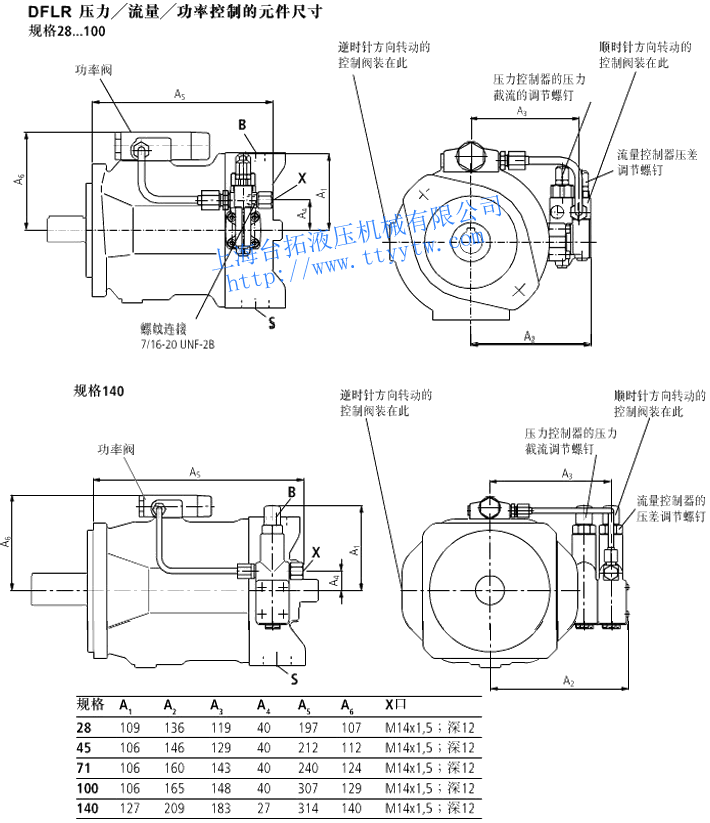

DFLR压力/流量/功率控制的元件尺寸下载 FDH带压力截流及先导压力成比例的流量控制下载
FDH带压力截流及先导压力成比例的流量控制的元件尺寸下载

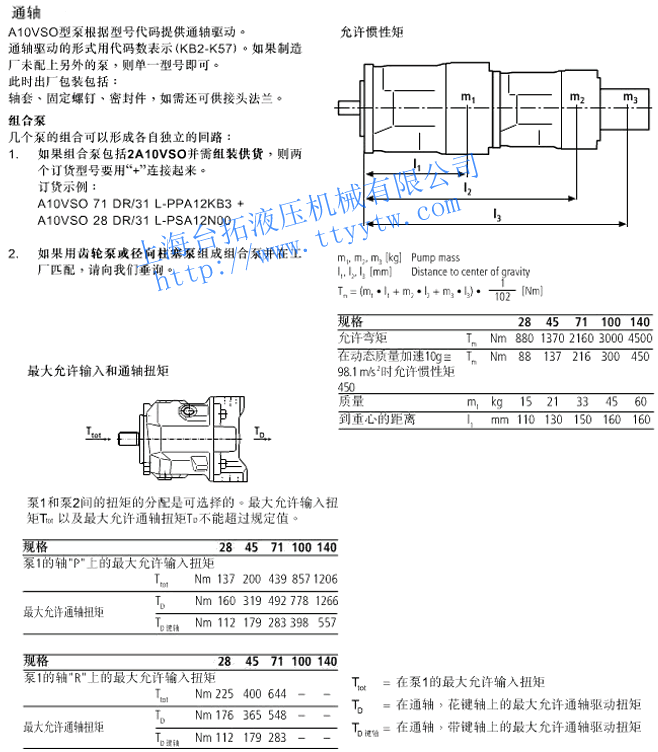

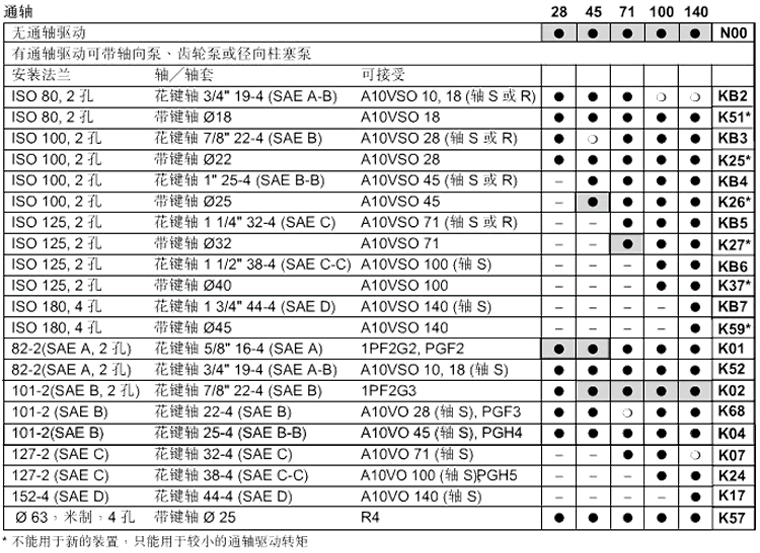

变量柱塞泵A10VSO系列通轴尺寸

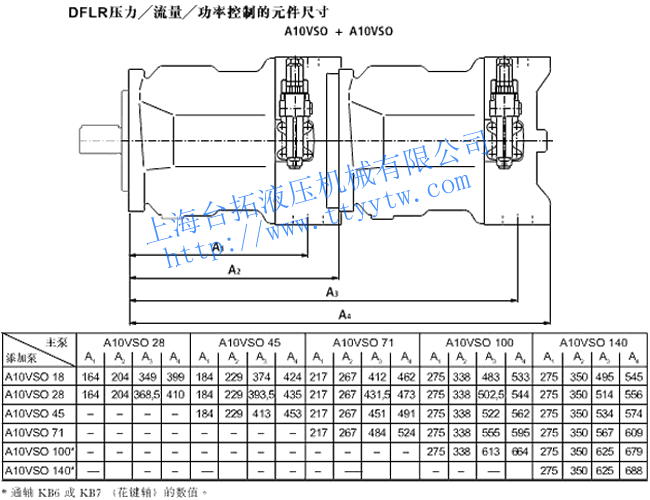

变量柱塞泵A10VSO系列通轴下载 变量柱塞泵A10VSO+A10VSO尺寸图下载

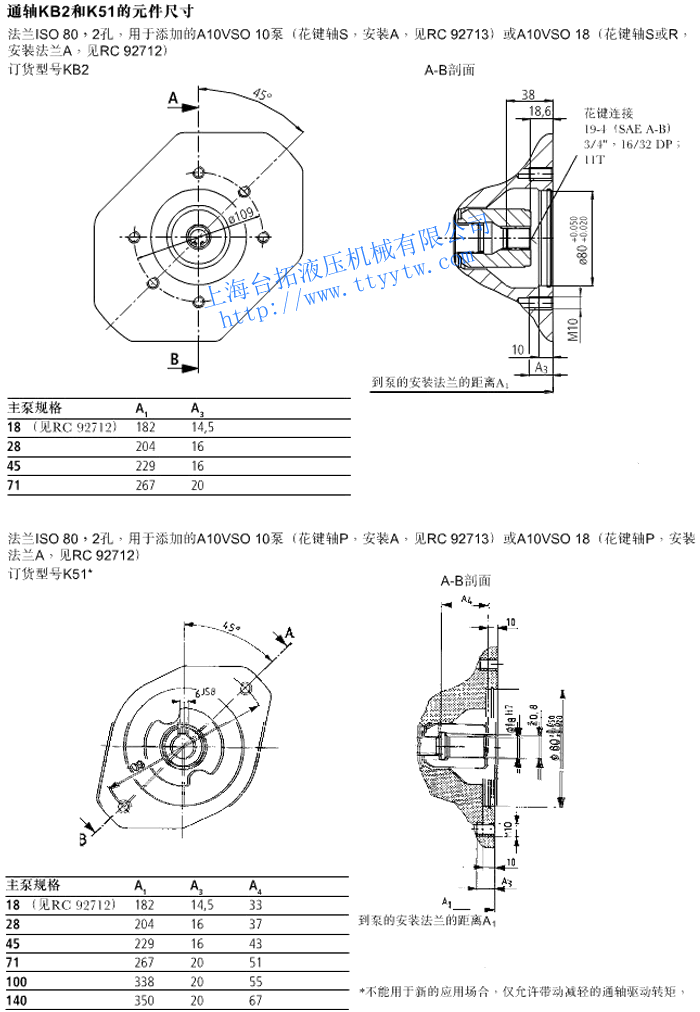

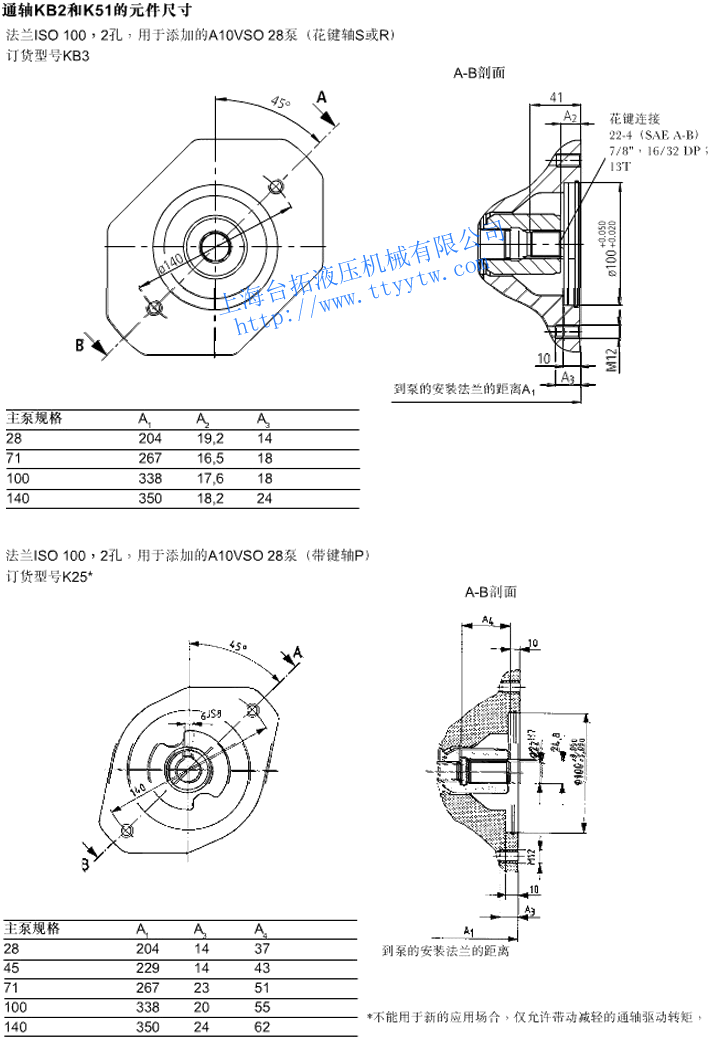

通轴KB2和K51的元件尺寸(A10VSO10,18泵)下载 通轴KB2和K51的元件尺寸(A10VSO28泵)下载

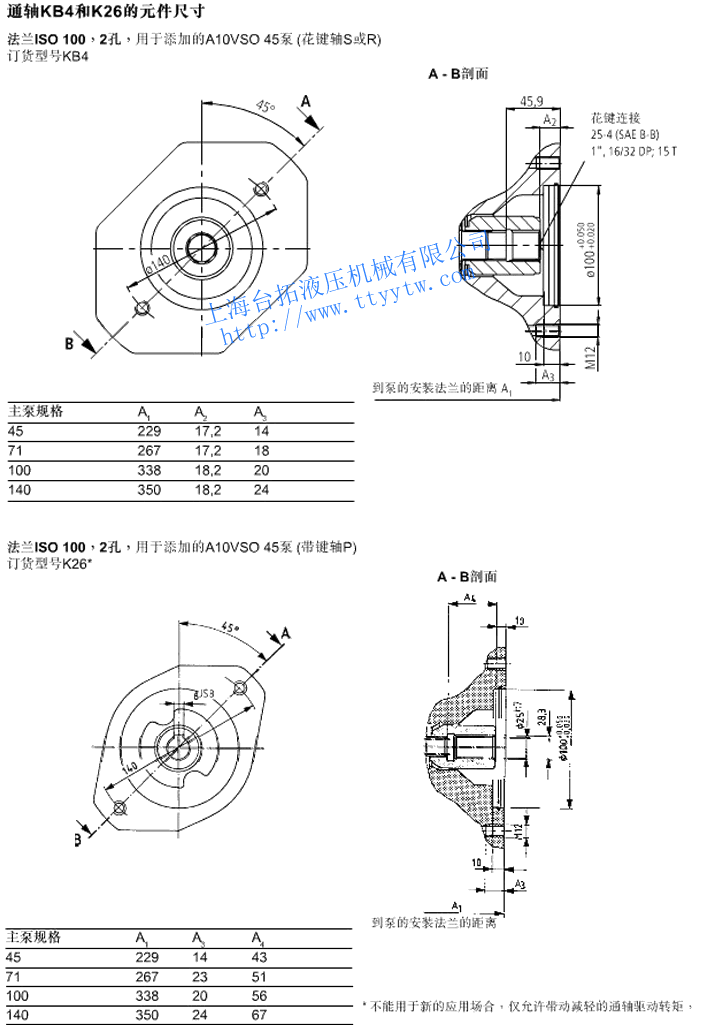

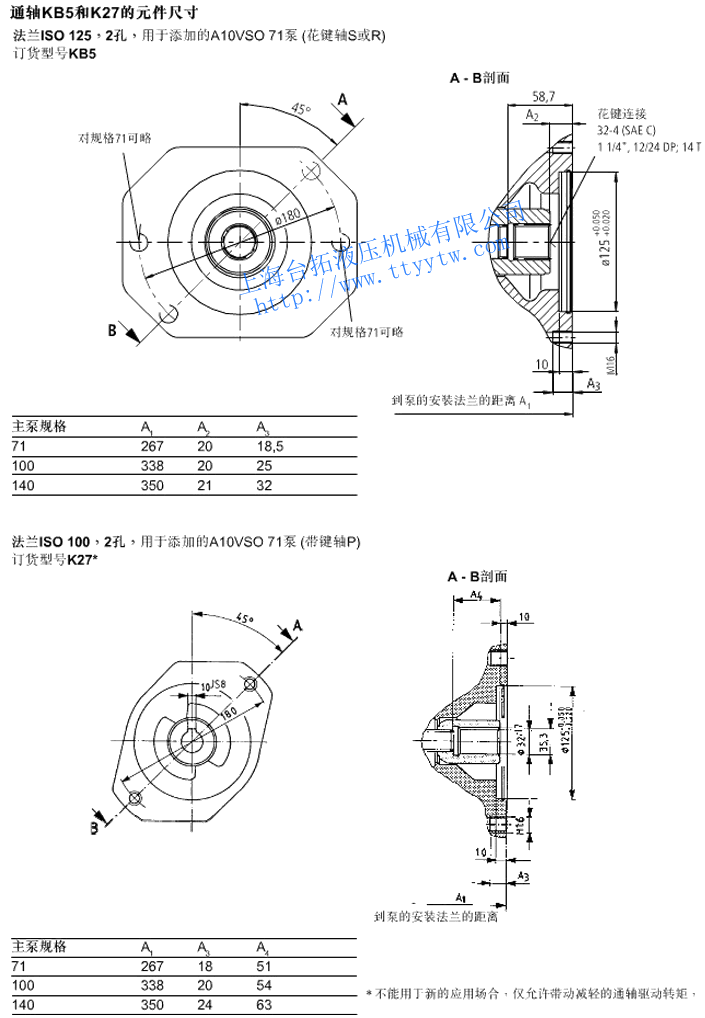

通轴KB4和K26的元件尺寸下载 通轴KB5和K27的元件尺寸下载

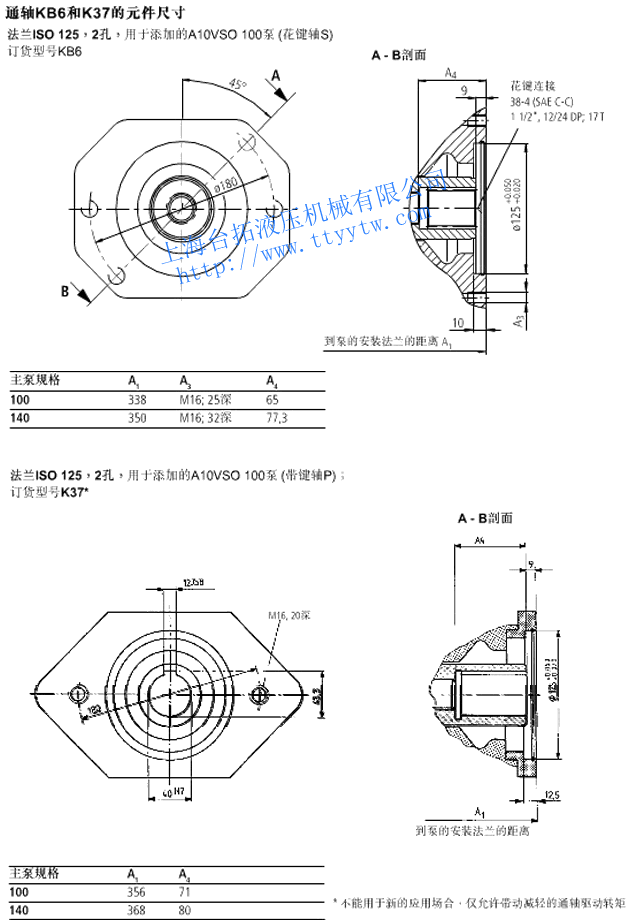

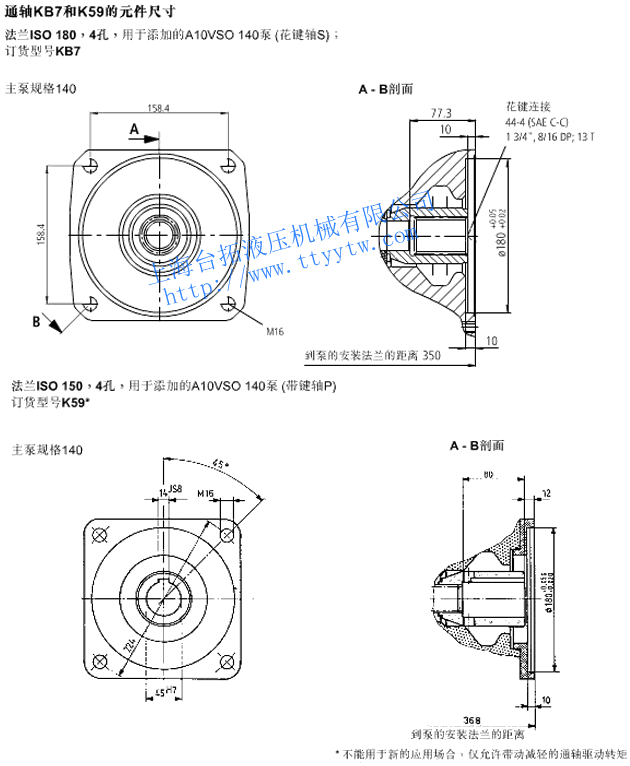

通轴KB6和K37的元件尺寸下载 通轴KB7和K59的元件尺寸下载

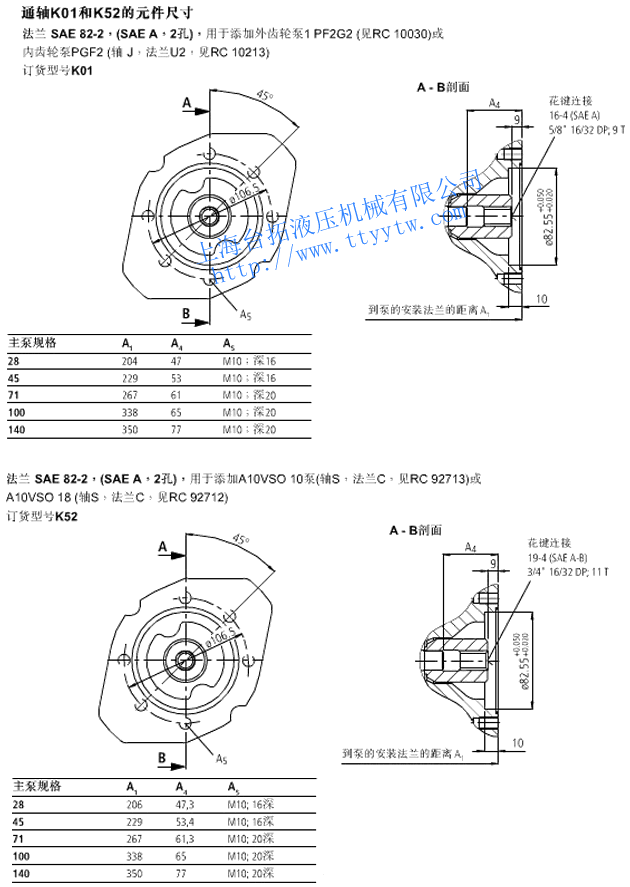

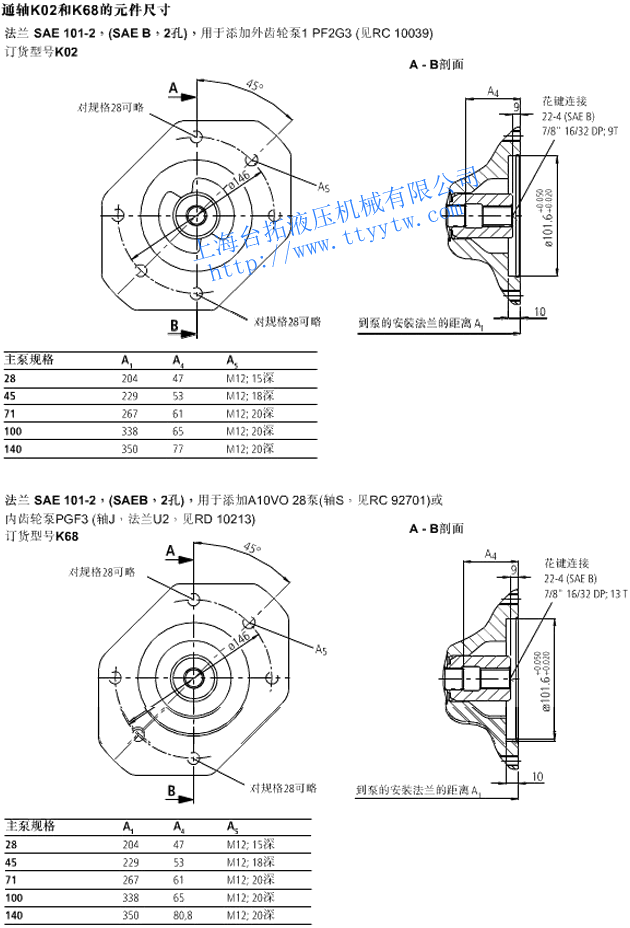

通轴K01和K52的元件尺寸下载 通轴K02和K68的元件尺寸下载

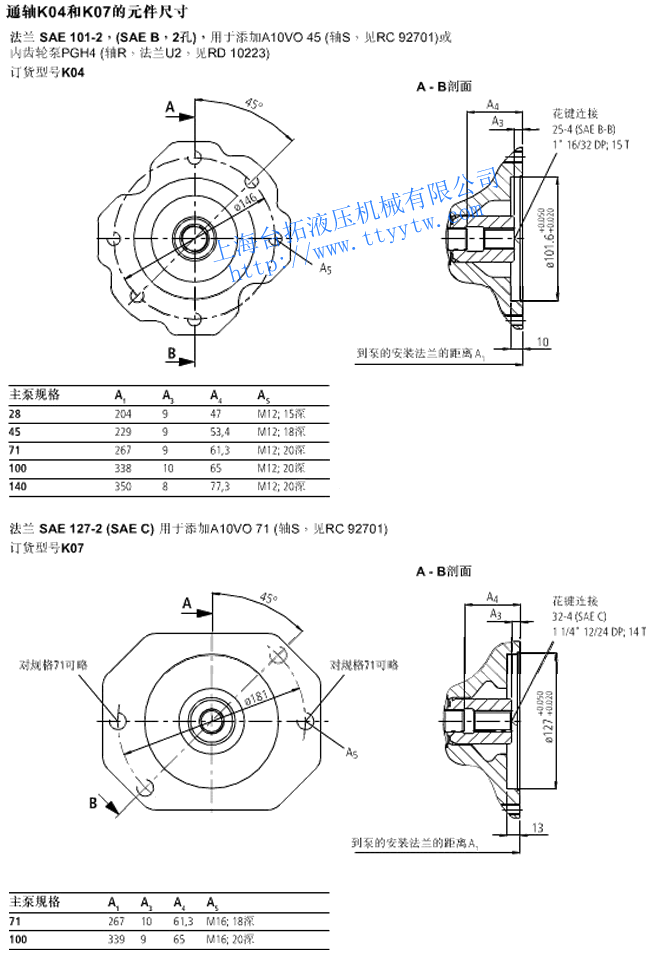

通轴K04和K07的元件尺寸下载 通轴K24和K17的元件尺寸下载
通轴K57的元件尺寸下载

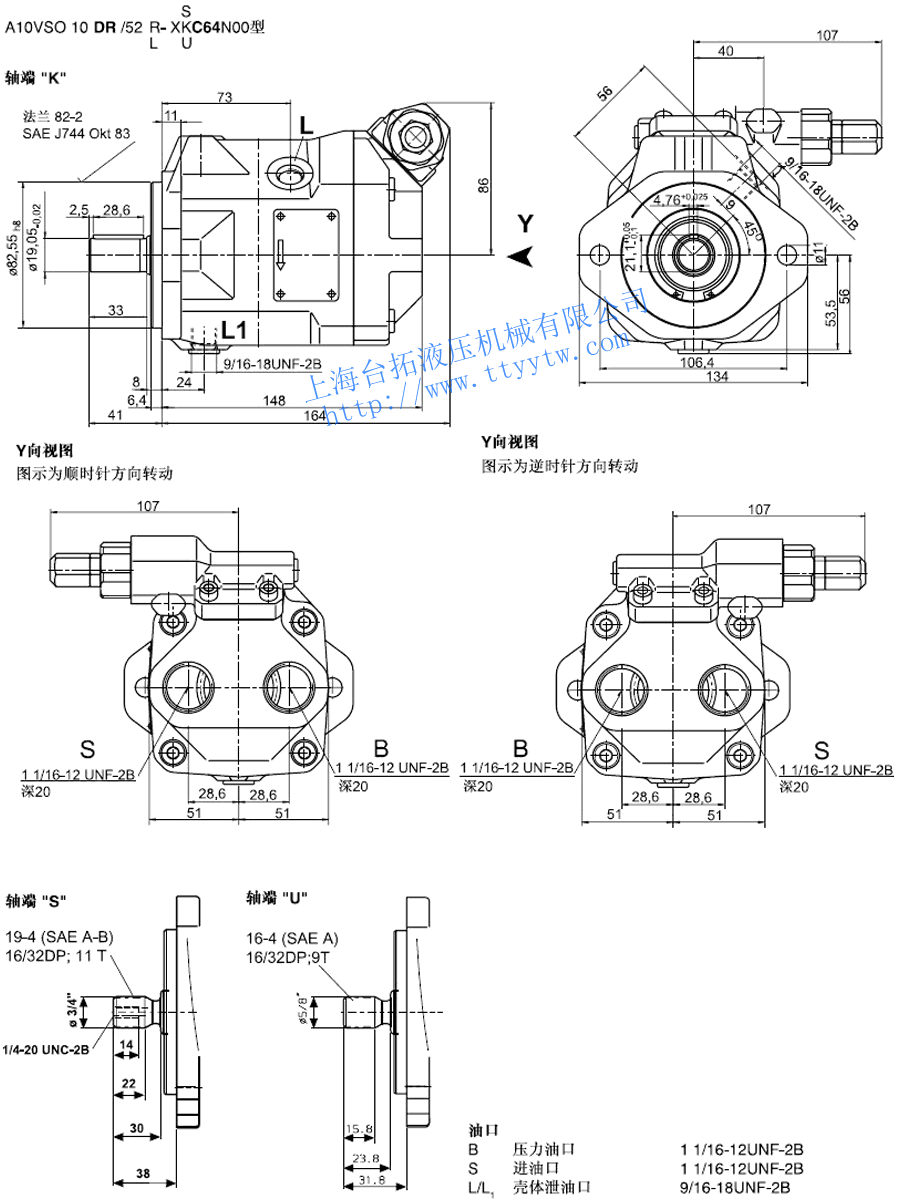

变量柱塞泵A10VSO10尺寸图

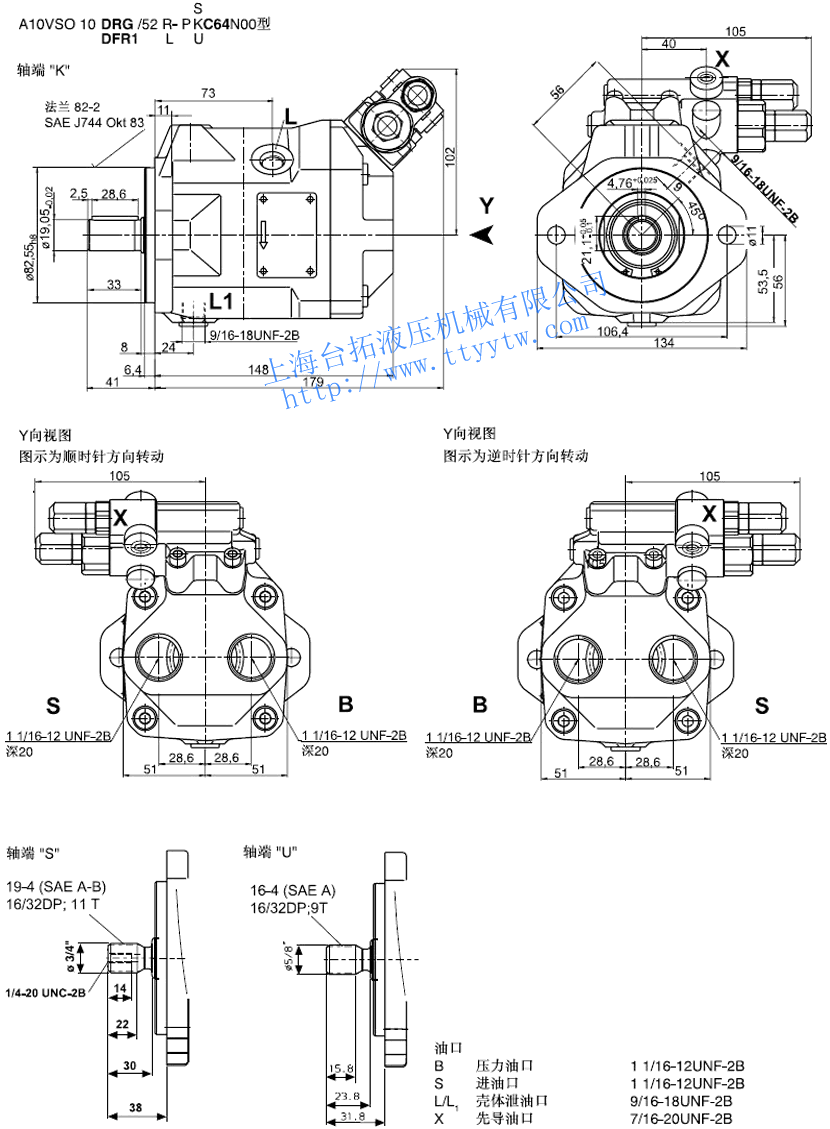

柱塞泵A10VSO10DR/52RL-XSKUC64NOO尺寸图下载 柱塞泵A10VSO10DRGDFR1/52RL-PSKUC64NOO尺寸图下载

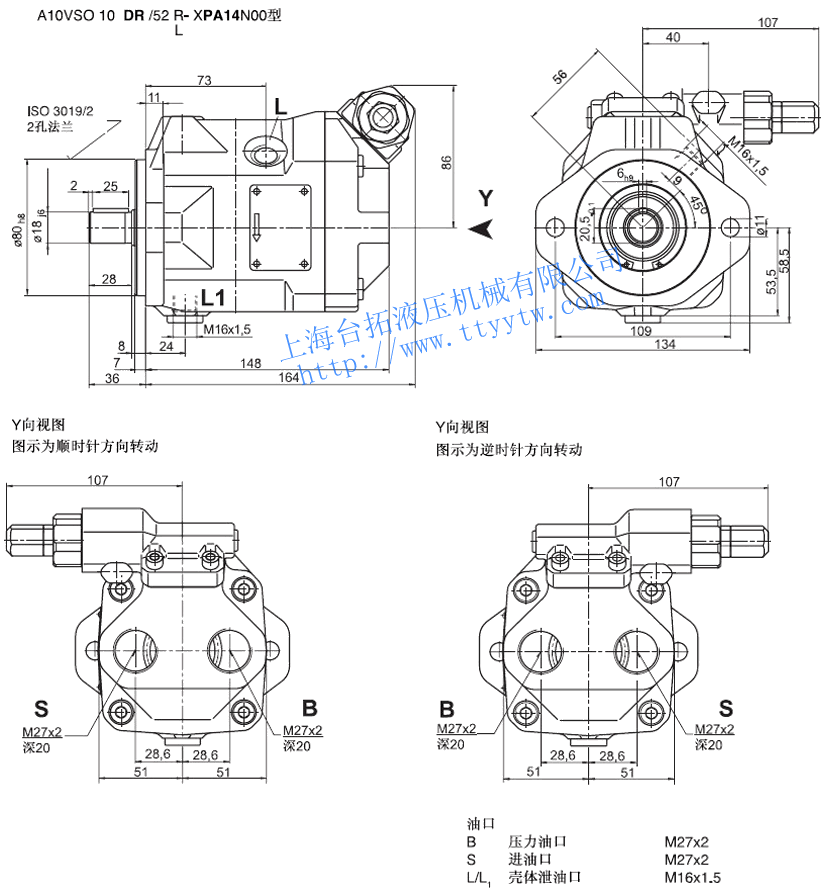

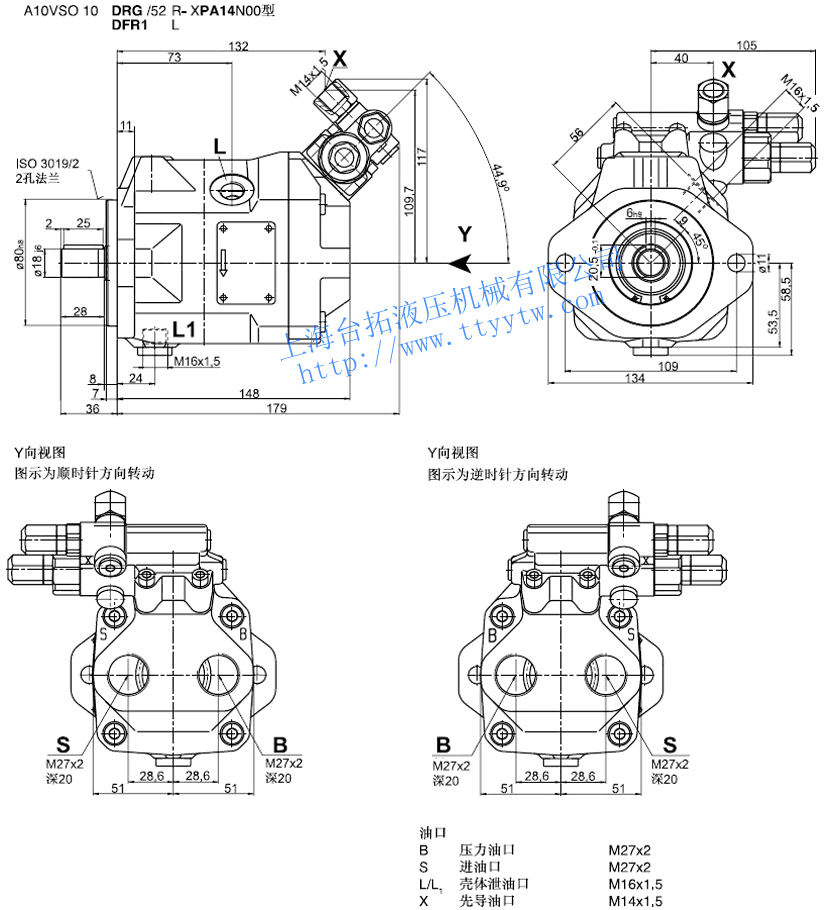

柱塞泵A10VSO10DR/52RL-XPA14NOO尺寸图下载 柱塞泵A10VSO10DRGDFR1/52RL-XPA14NOO尺寸图下载
