比例变量柱塞泵A系列04型
产品型号：A系列04型
比例变量柱塞泵A系列04型，柱塞斜盘设计变量泵，是变量柱塞泵与比例阀构成一体的负载明感控制液压泵，用于开式液压回路，采用闭环控制，工作元件所需压力、流量能通过电压灵活调节。
- 产品介绍
- 规格参数
比例变量柱塞泵A系列04型型号说明(A16,A22,A37,A45,A56)
A56 -F -R -04 -C -K -A 3266 系列号 安装型式 旋转方向 控制型式 压力调节范围Mpa 轴伸形式 背压控制形式 设计号 A16
(15.8cm³/rev)F：法兰安装
L：底座安装(从轴伸端看)
★1
R：顺时针方向
(标准)04：电-液比例
负载敏感控制型B：1.5∼7
C：1.5∼16
H：1.5∼21K：平键型 - 32 A22
(22.2cm³/rev)B：1.5∼7
C：1.5∼16- 32 A37
(36.9cm³/rev)H：1.2∼21 A：带背压控制 32366 A45
(45.0cm³/rev)10356 A56
(56.2cm³/rev)B：1∼7
C：1∼16
H：1∼213266 比例变量柱塞泵A系列04型型号说明(A70,A90,A100,A145)
A70 -F -R -04 -H -A-S -A 60366 系列号 安装型式 旋转方向 控制型式 压力调节范围Mpa 接口位置 背压控制形式 设计号 A70
(70.0cm³/rev)F：法兰安装
L：底座安装★1
R：顺时针方向04：电-液比例
负载敏感控制型H：1.5∼21 S：侧面接口 A：带背压控制 60366 A90
(91.0cm³/rev)60366 A100
(100.0cm³/rev)60366 A145
(145cm³/rev)60366 备注：★1.可提供逆时针旋装比例变量柱塞泵A04型号。2.提供A3H180-F-R-04-H-K-A-10-*-*泵，最高压力21MPa，流量180.7cm³rev。
比例变量柱塞泵A系列04型规格表
型号 几何排量
cm³/rev工作压力Mpa 转速r/min 流量控制(流量调节时) 压力控制 重量Kg 额定★2 最大★1 最大 最小 调节
范围l/min最低
压力Mpa额定
电流mA压力调节范围 额定
电流mA法兰
安装底座
安装A16 15.8 16 21 1800 600 1∼28.4 1.5 900 B：1.5∼7 C：1.5∼16
H：1.5∼21B：770
C：880
H：79032 34.2 A22 22.2 16 16 1∼40 1.5 700 B：1.5∼7 C：1.5∼16 32 34.2 A37 36.9 16 21 1∼66 1.5 740 H：1.2∼21 38 43.2 A45 45.0 16 17.2 1-81 1.5 740 38 43.2 A56 56.2 16 21 1∼101 2.0 790 B：1∼7 C：1∼16
H：1∼2145 49.3 A70 70.0 21 21 1∼126 1.0 820 H：1.5∼21 C：860
H：76572.5 84.5 A90 91.0 21 21 1∼163 1.0 920 C：873
H：76588.5 109 A145 145 21 21 2∼261 1.0 920 C：875
H：755109.5 134.5 备注★1.调节压力时，必须确保全截流压力永不超过允许的最大压力。★2.比例变量柱塞泵在压力高于额定值情况下使用时，泵工作条件应受限制。
比例变量柱塞泵A系列04型管道法兰组件
泵型号 接口名称 管道法兰组件号 螺纹连接 管道焊接★1 日本标准 欧洲标准 美国标准 日本标准 美国标准 A16-*-R-04 吸入口 F5-06-A-10 F5-06-A-1080 F5-06-A-1090 F5-06-B-10 F5-06-B-1090 A22-*-R-04 出油口 —★1 —★1 —★1 —★1 —★1 A37-*-R-04 吸入口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-B-10 F5-10-A-1090 A45-*-R-04 出油口 F5-06-A-10 F5-06-A-1080 F5-06-A-1090 F5-06-B-10 F5-06-A-1090 A56-*-R-04 吸入口 F5-12-A-10 F5-12-A-1080 F5-12-A-1090 F5-12-A-10 F5-12-A-1090 A70-*-R-04 出油口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-A-10 F5-10-A-1090 A90-*-R-04 吸入口 F5-16-A-10 F5-16-A-1080 F5-16-A-1090 F5-16-A-10 F5-16-A-1090 A145-*-R-04 出油口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-A-10 F5-10-A-1090 备注：★1.比例变量柱塞泵型号A16，A22出油口只能用螺纹连接。
比例变量柱塞泵A系列04型尺寸图

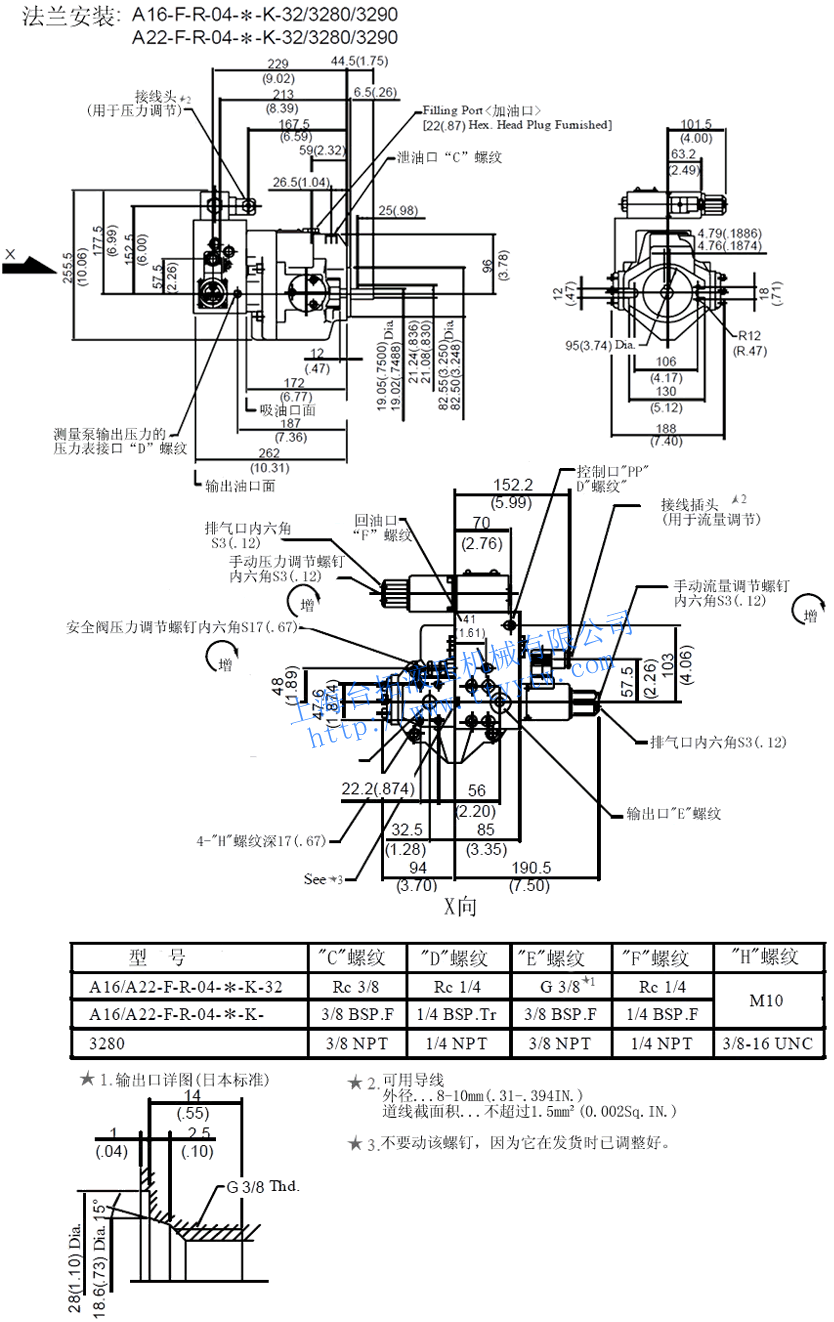

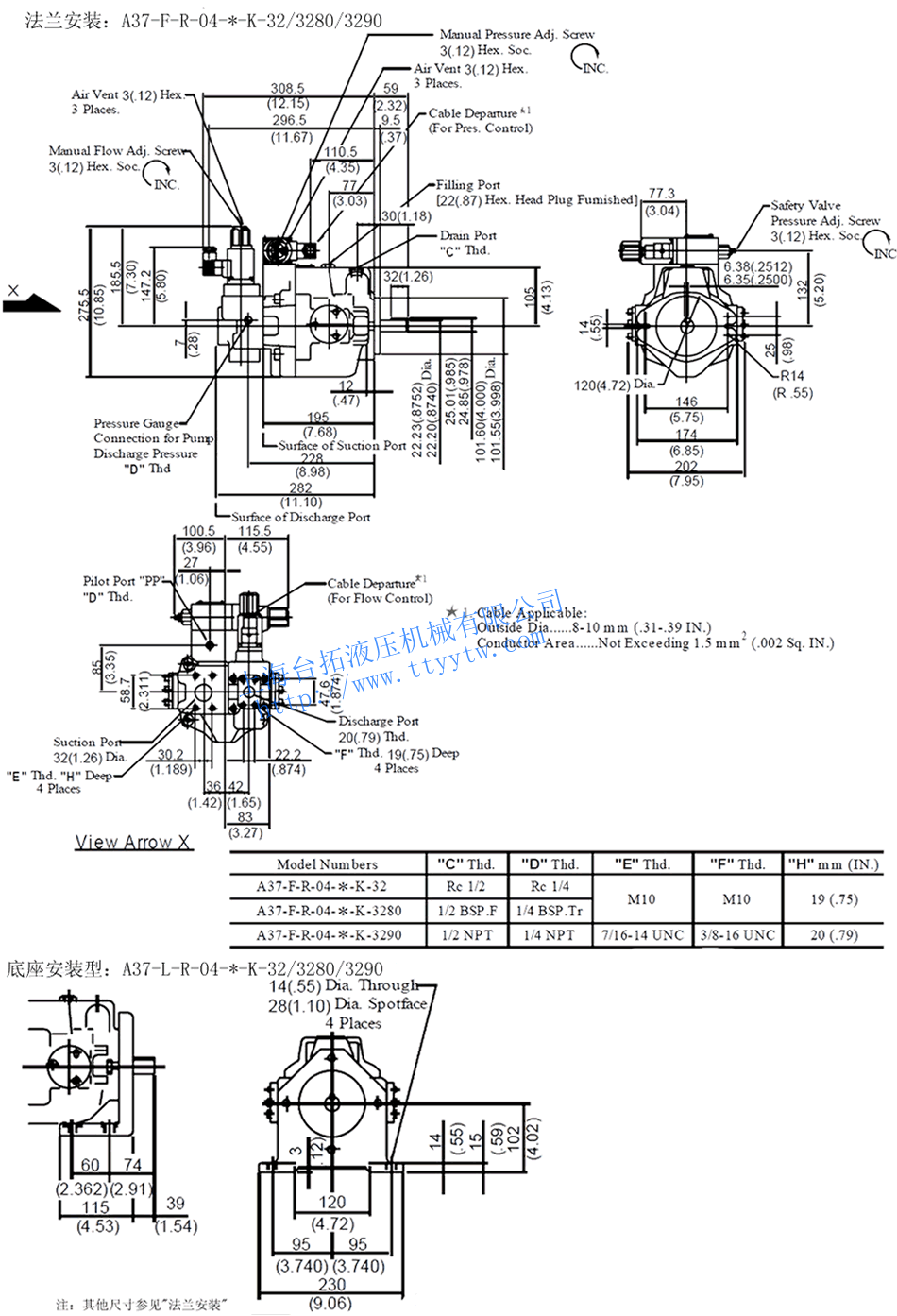

比例变量泵A16/22-F-R-04-*-K-32/3280/3290尺寸图下载 比例变量泵A37-L-R-04-*-K-32/3280/3290尺寸图下载

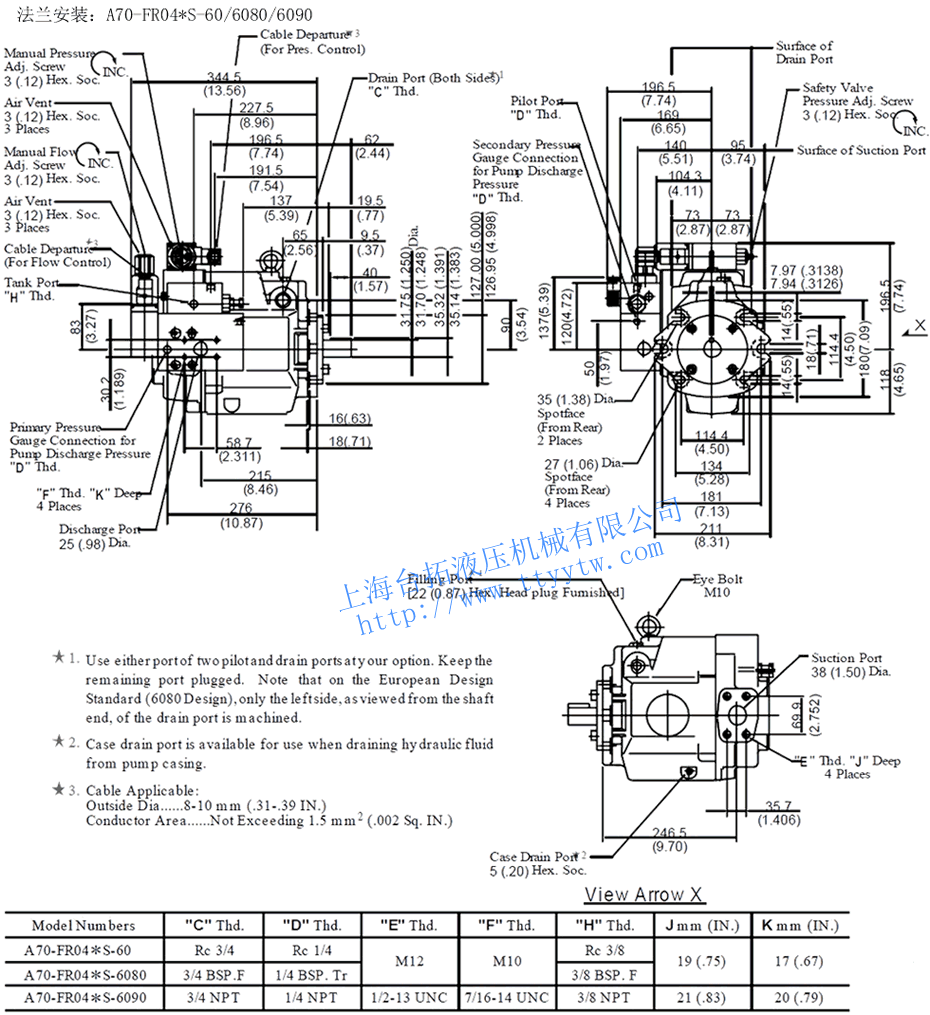

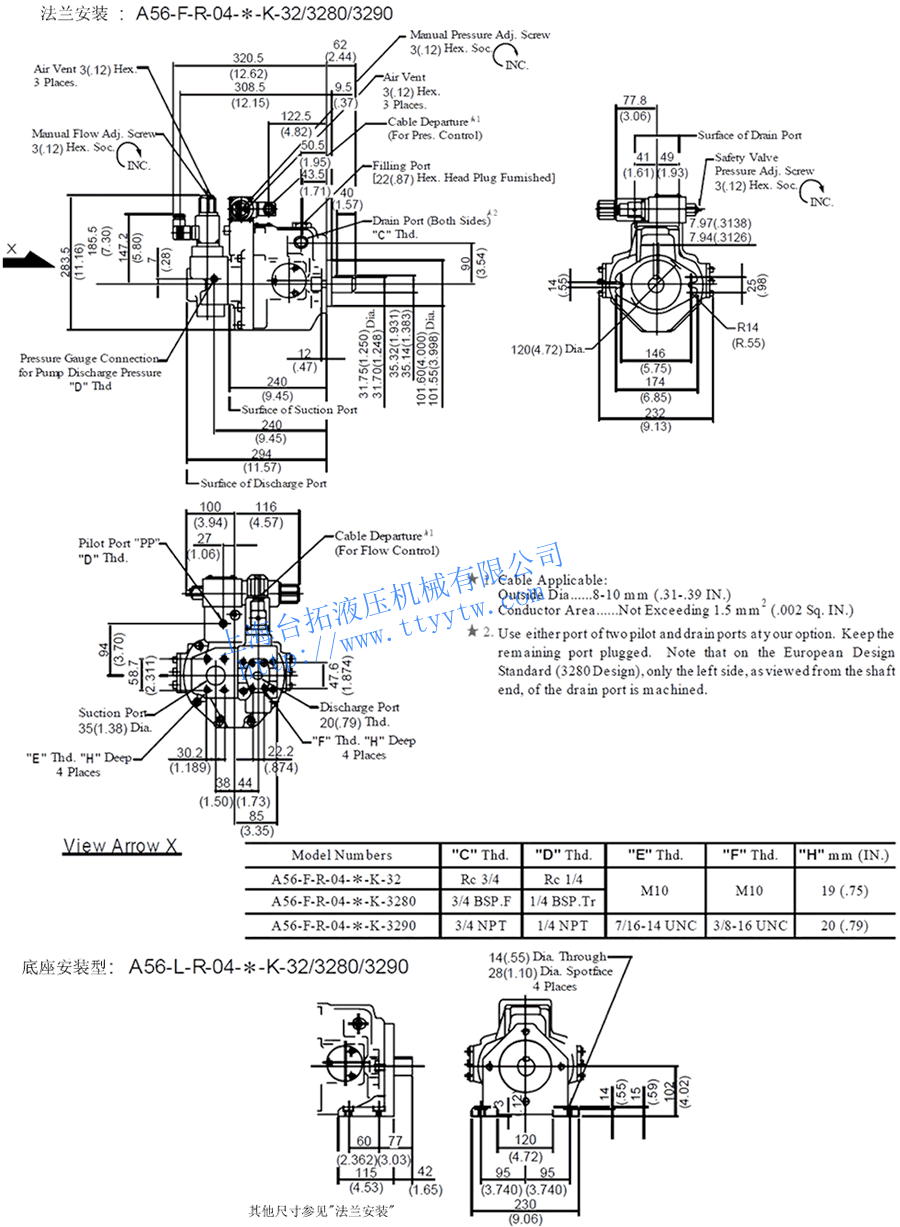

比例变量泵A56-F-R-04-*-K-32/3280/3290尺寸图下载 比例变量泵A70-FR04*S-60/6080/6090尺寸图下载

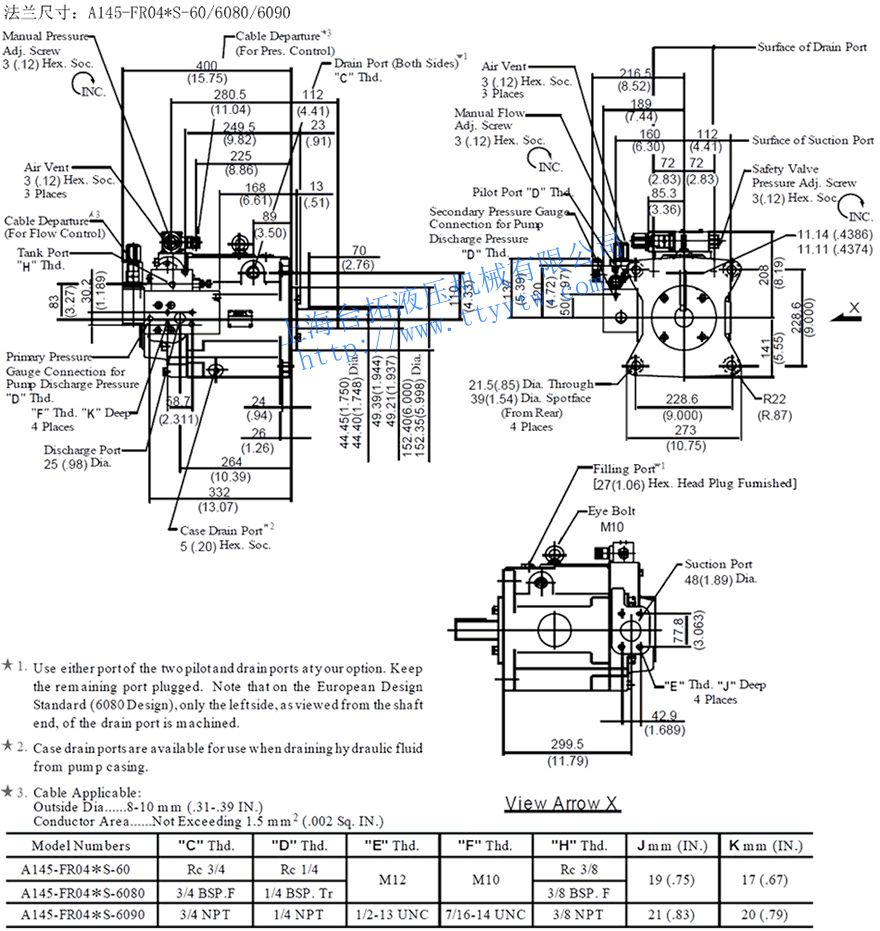

比例变量泵A90-FR04*S-60/6080/6090尺寸图下载 比例变量泵A145-FR04*S-60/6080/6090尺寸图下载
