负荷感应变量柱塞泵PZ
产品型号：PZ-2B,PZ-3B,PZ-4B,PZ-5B,PZ-6B
1、负荷感应变量柱塞泵PZ系列以PVS系列变量柱塞的技术为基础，通过在半圆筒斜盘部采用静压轴承结构和配油盘等低噪音结构实现了低噪音。
2、负荷感应变量柱塞泵PZ系列泵本身装配了电磁比例控制阀、补偿器、浪涌压力切断阀为一体，从而省去多余的配管。
3、负荷感应变量柱塞泵PZ系列实现了和IP泵的双联泵化，所以扩大了使用范围。
- 产品介绍
- 规格参数
负荷感应变量柱塞泵PZ型号说明
PZ -3 B -10 -70 E 2 A -10 型号说明 泵的尺寸 安装方式 额定排出量
cm³/rev泵排量
cm³/rev控制方式 压力调整
范围Mpa辅助
记号设计号 PZ系列负荷感应
变量柱塞泵2,3,4
5,6B：法兰式
A：脚座式3.5∼64 35,45,70,100
130,180,220EA：
负荷感应控制1：2∼7.0
2：2∼14
3：2∼21A 11：PZ-2B, 2A
10：PZ-3B∼5B
20：PZ-6B负荷感应变量柱塞泵PZ规格表
型 号 排量
cm³/rev最高使用
压力Mpa定量排出泵(注1) 压力调整
范围Mpa流量控制范围
r/min(注3)转速 min-¹ 重量
(kg)排量cm³/rev 压力Mpa 最低 最高 PZ-2B-*-35E1A-11 35 21 3.6∼8.18 21 2∼7 1∼63 600 2000 36 PZ-2B-*-35E2A-11 2∼14 PZ-2B-*-35E3A-11 2∼21 PZ-2B-*-45E1A-11 45 14 3.6∼8.18 21 2∼7 1∼80 600 2000 36 PZ-2B-*-45E2A-11 2∼14 PZ-3B-*-70E1A-10 70 21 3.6∼15.8 21 2∼7 1∼126 600 1800 60 PZ-3B-*-70E2A-10 2∼14 PZ-3B-*-70E3A-10 2∼21 PZ-4B-*-100E1A-10 100 21 3.6∼15.8 21 2∼7 1∼180 600 1800 76 PZ-4B-*-100E2A-10 2∼14 PZ-4B-*-100E3A-10 2∼21 PZ-5B-*-130E1A-10 (注2) 130 21 3.6∼32.3 21 2∼7 3∼234 600 1800 100 PZ-5B-*-130E2A-10 2∼14 PZ-5B-*-130E3A-10 2∼21 PZ-6B-*-180E1A-20 180 21 3.6∼63.9 21 2∼7 3∼234 600 1800 160 PZ-6B-*-180E2A-20 2∼14 PZ-6B-*-180E3A-20 2∼21 PZ-6B-*-220E1A-20 220 21 3.6∼32.3 21 2∼7 3∼330 600 1500 162 PZ-6B-*-220E2A-20 2∼14 PZ-6B-*-220E3A-20 2∼21 备注：(注1)1,作为定量排出泵可以组成IP泵。(注2)2,PZ-4B-130形式变更为PZ-5B-130。(注3)3,最大流量根据转速而有不同。上表的数值中，PZ-2B－PZ-6B-180是1800min-1时的值，PZ-6B-220是1500min-1时的值。

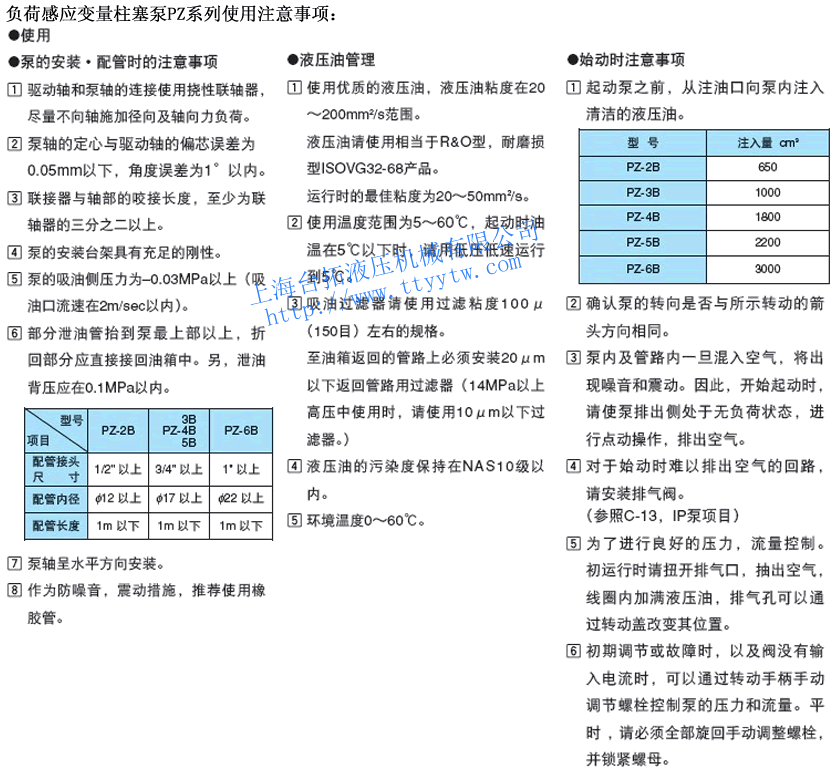

负荷感应变量柱塞泵PZ系列使用注意事项

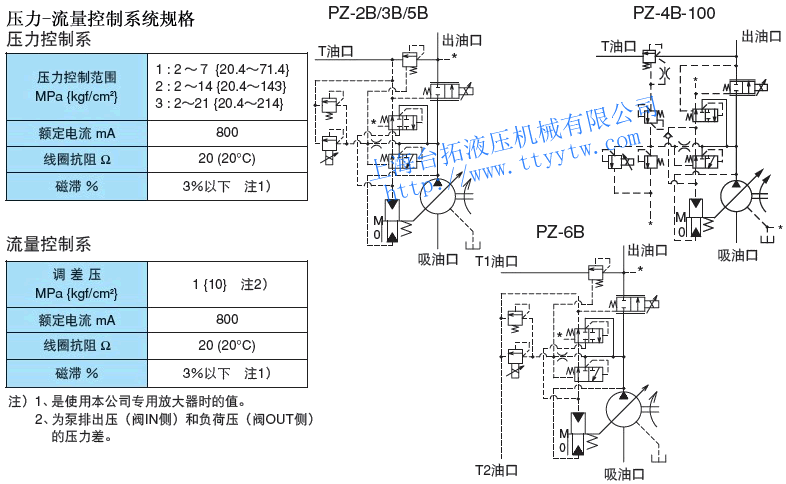

负荷感应变量柱塞泵PZ系列压力-流量控制系规格

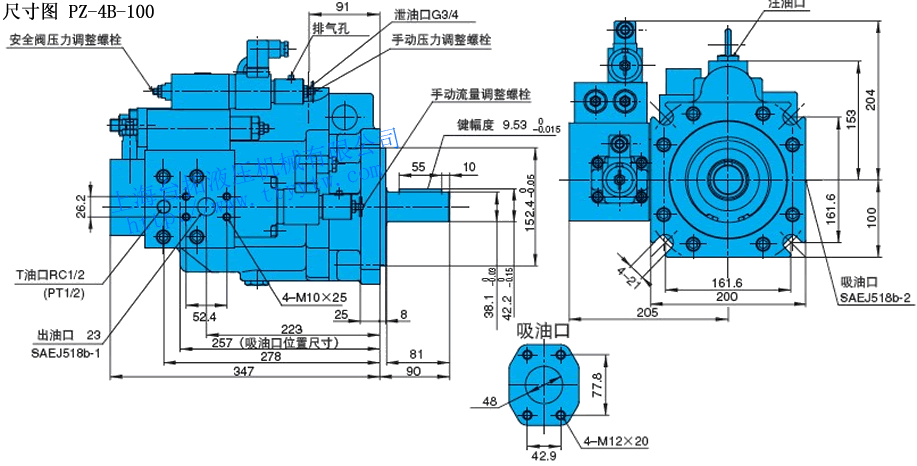

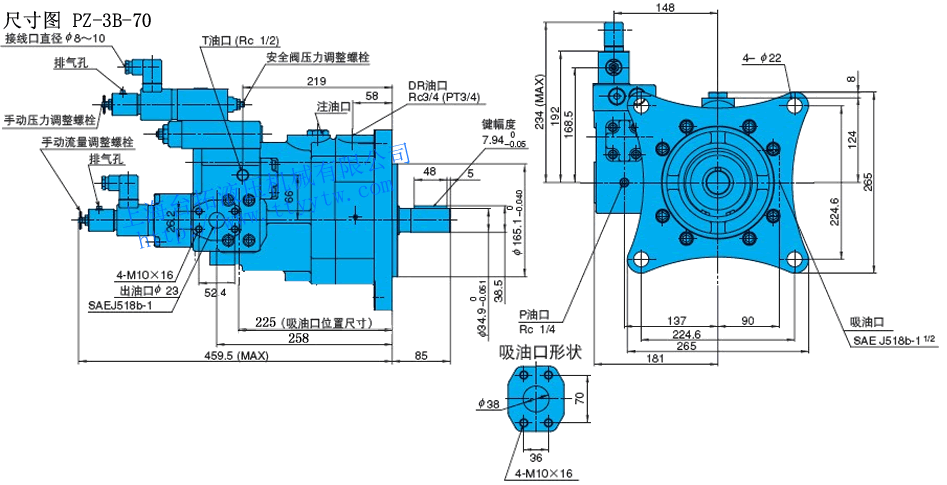

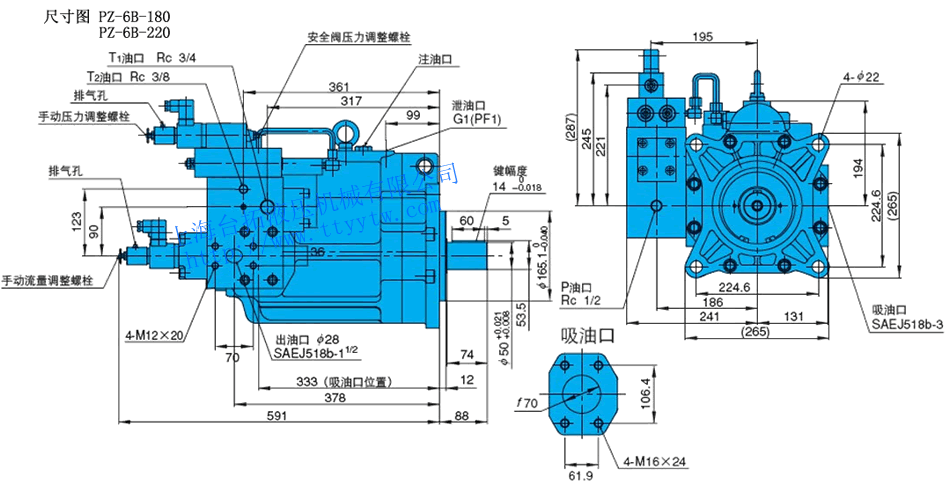

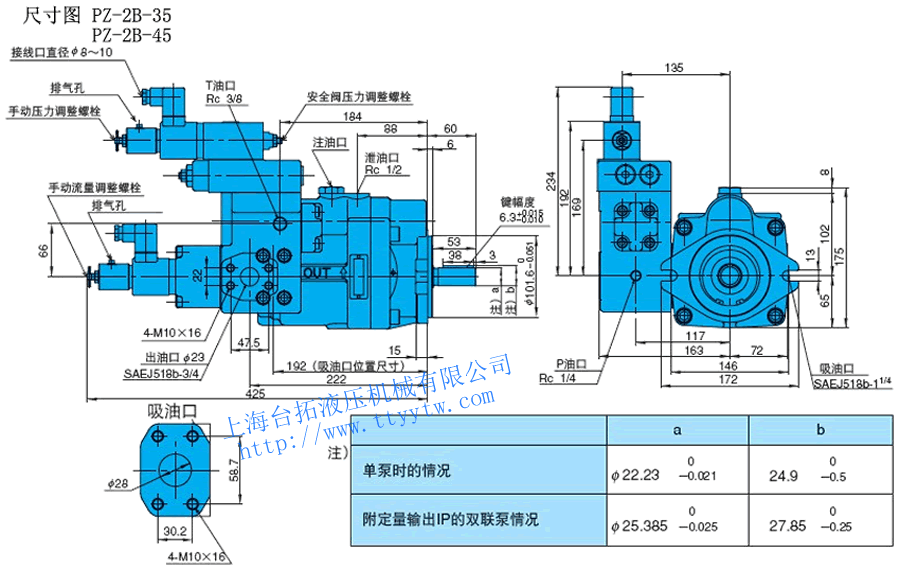

负荷感应变量柱塞泵PZ系列尺寸图
负荷感应变量柱塞泵PZ-2B-35/45尺寸图下载 负荷感应变量柱塞泵PZ-3B-70尺寸图下载
负荷感应变量柱塞泵PZ-4B-100尺寸图下载 负荷感应变量柱塞泵PZ-5B-130尺寸图下载
负荷感应变量柱塞泵PZ-6B-180/220尺寸图下载

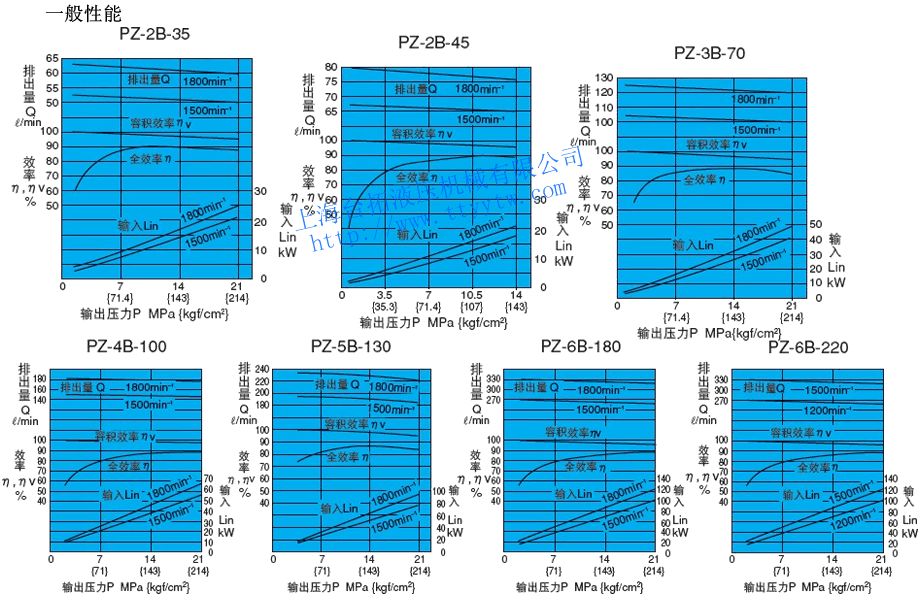

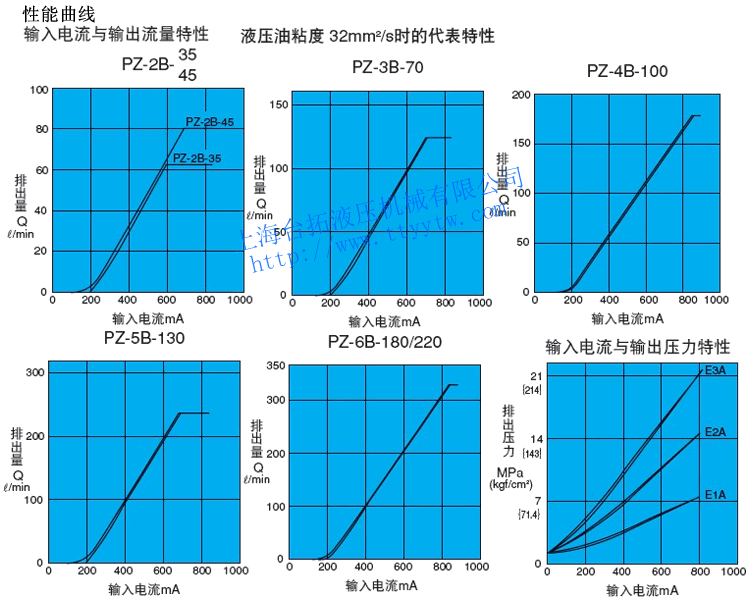

负荷感应变量柱塞泵PZ系列性能曲线
