比例变量柱塞泵A系列04E型
产品型号：A16-FR04E16M-06-42,A22-FR04E16M-11-42,A37-FR04E16M-60-42,A45-FR04E16M-60-42,A56-FR04E16M-60-42
比例变量柱塞泵A系列04E型，柱塞斜盘设计变量泵，柱塞与缸桶间隙小。是变量柱塞泵与比例阀构成一体的负载明感控制液压泵，用于开式液压回路，变量泵通过比例阀对压力及流量，因此功率消耗小。
- 产品介绍
- 规格参数
比例变量柱塞泵A系列04E型型号说明
A70 -F R 04E 16 M A -60 -60 系列号 安装型式 旋转方向 控制型式 输入信号为5V
的控制压力控制压
力单位泵另一端★3
连接方式放大器
补偿常数设计号 A16
(15.8cm³/rev)F:法兰安装
L底座安装(从轴伸端看)
R:顺时针方向★104E：
电液比例压力和流
量闭环控制型规定在★2
6.9Mpa
到最高工作
压力之间
例如：
160:15.7Mpa无:kgf/cm²
M:MPa
P:PSI- 06 42 A22
(22.2cm³/rev)11 42 A37
(36.9cm³/rev)无标记 60 42 A45
(45.0cm³/rev)60 42 A56
(56.2cm³/rev)60 42 A70
(70.0cm³/rev)外接泵形式
A:A16,A22
PV2R1
B:A37,PV2R260 60 A90
(91.0cm³/rev)60 60 A100
(100.0cm³/rev)60 60 A145
(145cm³/rev)60 60 备注：★1.可提供逆时针旋转比例变量柱塞泵。★2.控制压力请与控制压力单位相符。★3.可选用于接双泵的型号，有A，B两种接口型式，提供这样可接双泵的接口是为客户特别需要时用。如只用单比例变量柱塞泵型式请选A型。除A16、A22泵以外，可安装以下第2泵：a.A37/A45/A56型(无标记)：安装部内径82.55mm(A16、A22、PV1R1)。b.A70/A90/A100/A145型(标记A)：安装部内径82.55mm(A16、A22、PV1R1)。c.A70/A90/A100/A145型(标记B)：安装内部内径101.6mm(A37、PV1R2)。
比例变量柱塞泵A系列04E型规格表
型号 几何排量
cm³/rev工作压力 Mpa 转速范围
r/min(rpm)流量控制 压力控制 重量 Kg 额定
★2最高
★1最大流量★3
l/min流量可调最
低压力Mpa最低调节
压力Mpa输入信号电压 法兰安装 底座安装 A16 15.8 16 21 600∼1800
r/min(rpm)28.4 2.0 0.7 规定的控制
压力/DC5V20.5 22.7 A22 22.2 16 16 40.0 20.5 22.7 A37 36.9 16 21 66.4 32.0 36.3 A45 45.0 16 17.2 81.0 32.0 36.3 A56 56.2 16 21 101.2 39.0 43.3 A70 70.0 25 28 126.0 64.0 76.0 A90 91.0 25 28 163.0 76.5 97.0 A100 100.0 21 21 180.0 76.5 97.0 A145 145.0 25 28 261.0 96.4 121.4 备注★1.调节压力时，必须确保全截流压力永不超过允许的大压力。★2.泵在压力高于额定值情况下使用时，泵工作条件应受限制。★3.最流量因轴转速而异，上表所列数值是轴转速为1800r/min{rpm}时，对于其他转速，可依轴速的比例进行计算。
比例变量泵A系列04E型管道法兰组件
泵型号 接口名称 管道法兰组件号 RC螺纹型 焊接型 A16-*R04 吸入口 F5-06-A-10 F5-06-B-10 A22-*R04 输出口 F5-06-A10 F5-06-B-10 A37-*R04 吸入口 F5-10-A-10 F5-10-B-10 A45-*R04 输出口 F5-10-A-10 F5-10-B-10 A56-*R04 吸入口 F5-12-A-10 F5-12-B-1080 A70-*R04 输出口 F5-08-A-10 F5-08-B-10 A90-*R04 吸入口 F5-16-A-10 F5-16-B-10 A145-*R04 输出口 F5-10-A-10 F5-10-B-10 比例变量柱塞泵A系列04E型尺寸图

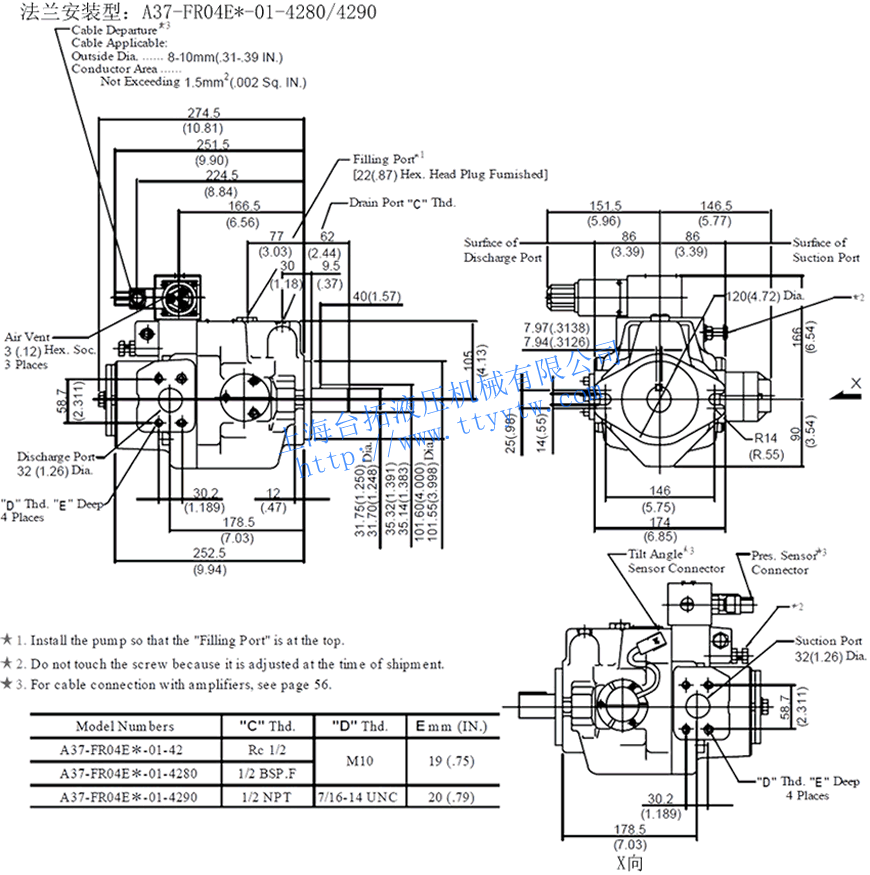

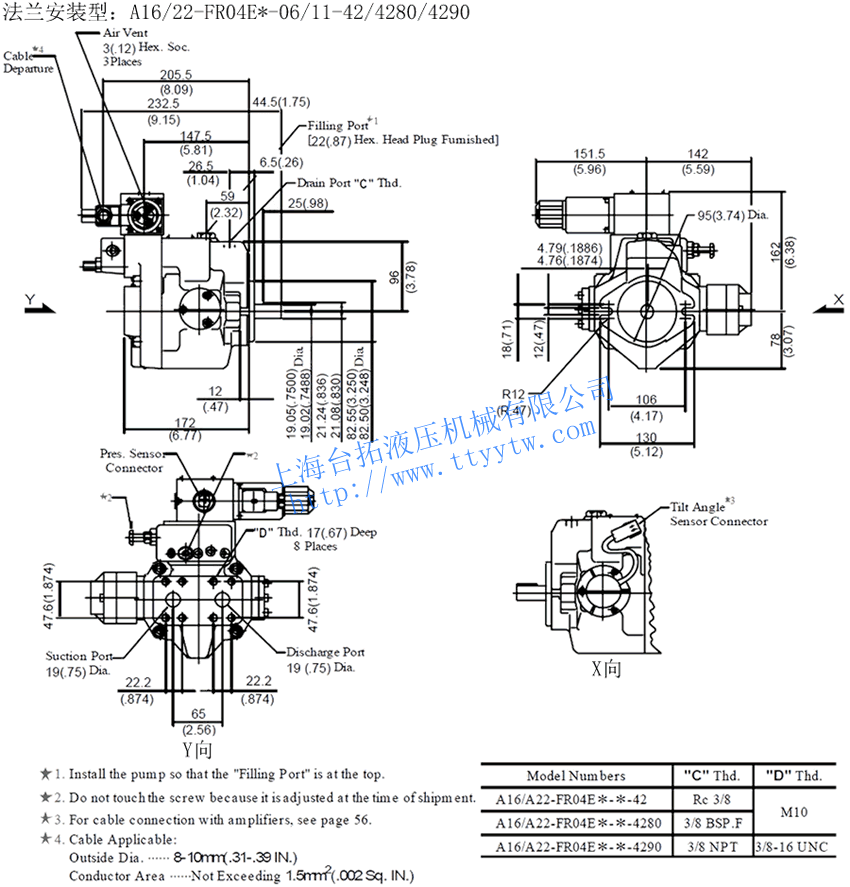

比例变量柱塞泵A16/A22-FR04E*-06/11-42/4280/4290尺寸图下载 比例变量柱塞泵A37/45-FR04E*-60-42/4280/4290尺寸图下载

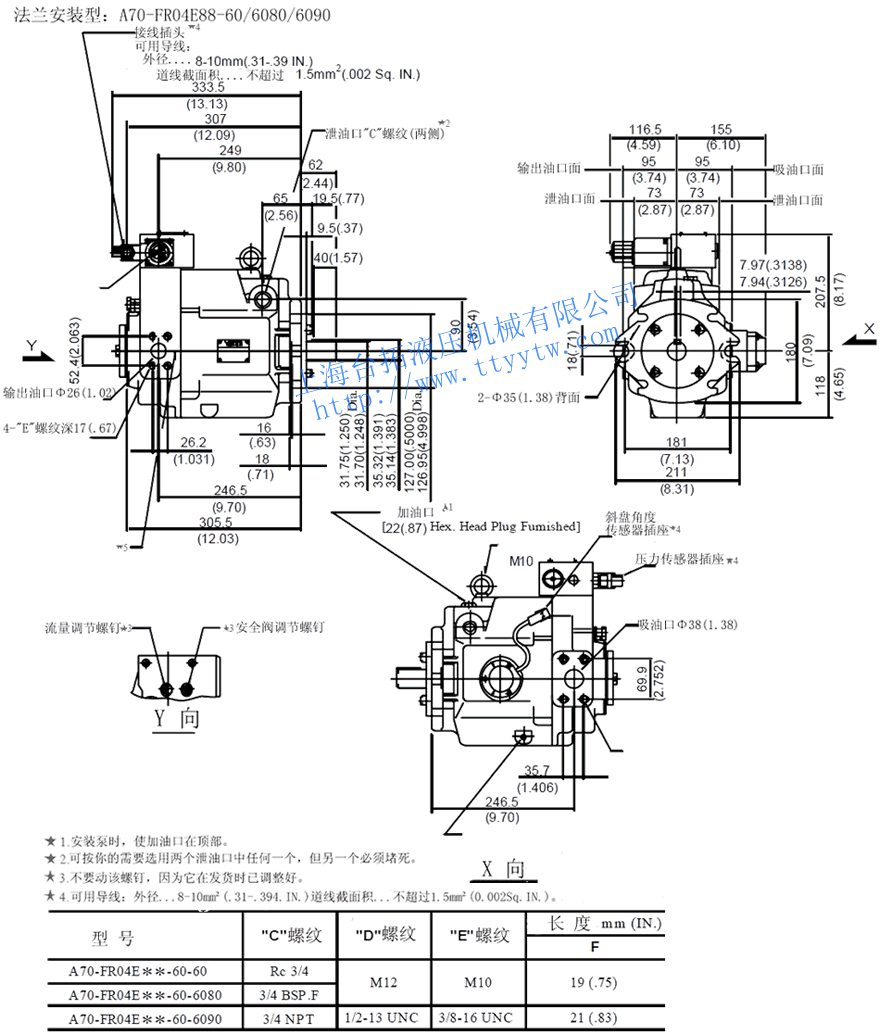

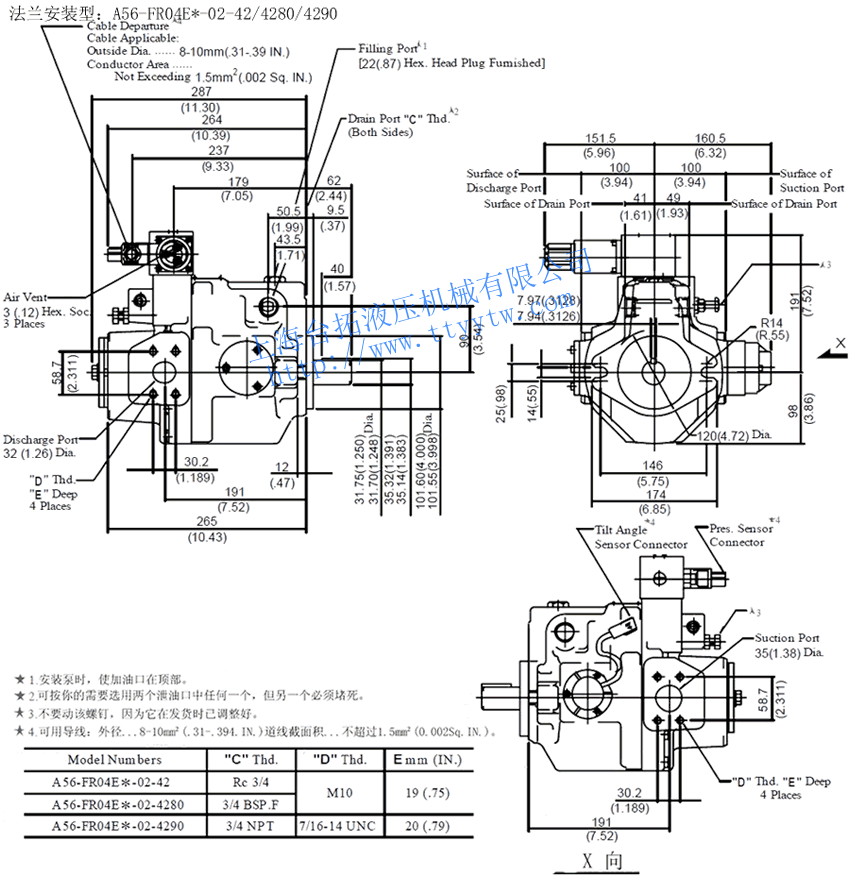

比例变量柱塞泵A56-FR04E*-02-42/4280/4290尺寸图下载 比例变量柱塞泵A70-FR04E88-60/6080/6090尺寸图下载

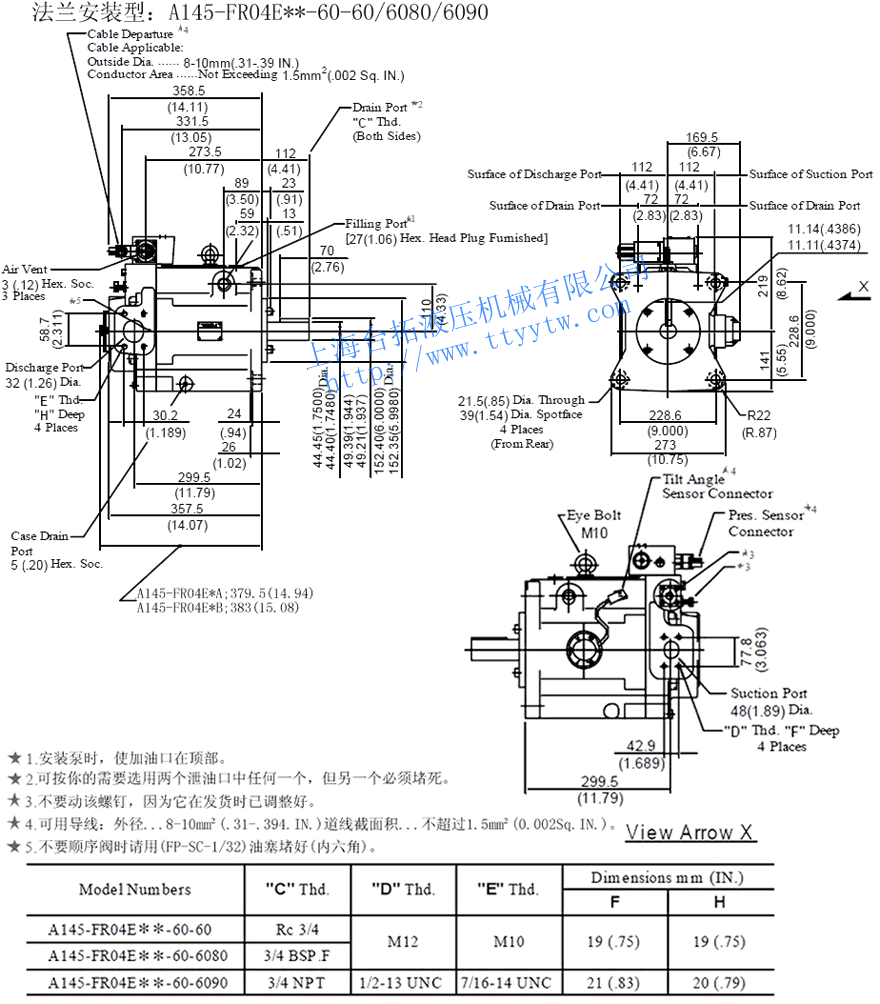

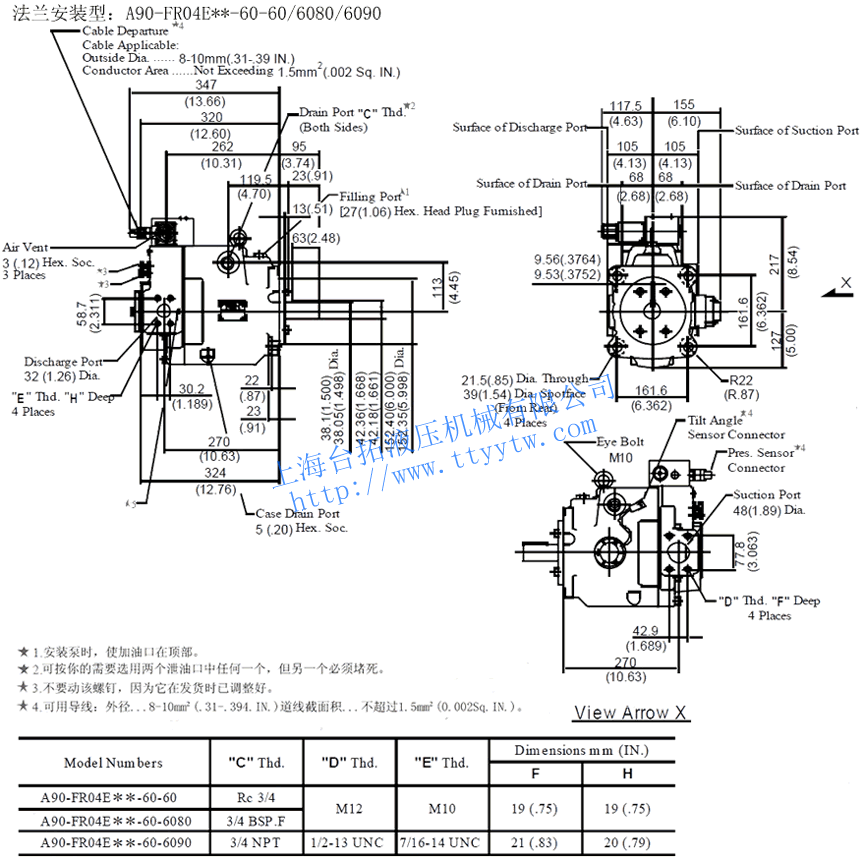

比例变量柱塞泵A90-FR04E**-60-60/6080/6090尺寸图尺寸图下载 比例变量柱塞泵A145-FR04E**-60-60/6080/6090尺寸图下载

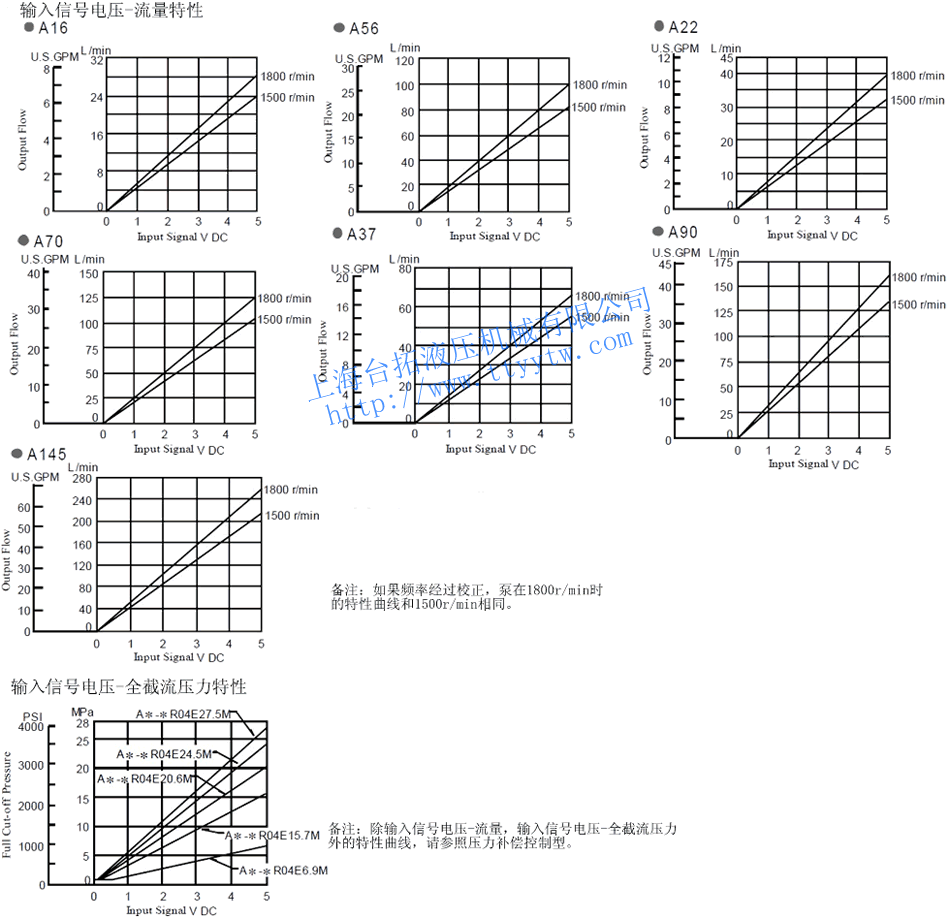

比例变量柱塞泵A系列04E型性能曲线
