双联变量柱塞泵PP16∼100
产品型号：双联变量柱塞泵PP16∼100
双联变量柱塞泵PP16∼PP100斜板通轴结构,大型补偿活塞，通轴设计，可变联，多联或与其他油泵连接。广泛应用于车辆工业,船舶,锻压,轮胎机,注朔机,机床专用机。
- 产品介绍
- 规格参数
双联变量柱塞泵(驱动轴侧泵)型式规格
PP 36 -A 3 -F -R -2A 型号说明 排量 控制功能方式 压力调整范围 安装方式 旋转方式 轴心型式 双联变量
柱塞泵
(驱动轴侧泵)见规格表 A、B、D、
E、HL1：20-73kgf/cm²
2：30-145kgf/cm²
3：30-215kgf/cm²F：法兰式
L：脚座式R：顺时针方向
L：逆时针方向2A:SAE A ø82.55
2B:SAE B ø101.6
(PP70+P36/46, PP100+P36/46)双联变量柱塞泵(后盖侧泵)型式规格
P 16 -A 3 -S 型号说明 排量 控制功能方式 压力调整范围 安装方式 变量柱塞泵
(后盖侧泵)见规格表 A、B、D、
E、HL1：20-73kgf/cm²
2：30-145kgf/cm²
3：30-215kgf/cm²S：SAE A花键轴
K：带键直轴
PP70+P36/46, PP100+P36/46)双联变量柱塞泵PP16∼PP100后盖侧泵/驱动轴侧泵型式搭配
后盖侧泵驱动轴侧泵 PP16 PP22 PP36 PP46 PP70 PP100 P08 √ √ √ √ √ √ P16 √ √ √ √ √ √ P22 √ √ √ √ √ P36 √ √ P46 √ √ 双联变量柱塞泵PP16∼PP100规格表
型 号 几何排量
mℓ/rev无负荷时
之流量(ℓ/min)压力调整范围
最大压力
MPa转速 rpm 最大 最小 PP16/22-A*-F-R-2A+P08-A*-S 参考
变量柱塞泵P08-P1001：20-73kgf/cm²
2：30-145kgf/cm²
3：30-215kgf/cm²25 2000 500 PP16/22-A*-F-R-2A+P16/22-A*-S PP36/46-A*-F-R-2A+P16/22-A*-S PP70-A*-F-R-2A+P08-A*-S 28 PP70-A*-F-R-2A+P16/22-A*-S PP70-A*-F-R-2B+P36/46-A*-K 2000 500 PP100-A*-F-R-2A+P08-A*-S PP100-A*-F-R-2A+P16/22-A*-S PP100-A*-F-R-2B+P36/46-A*-K 双联变量柱塞泵PP16∼PP100控制方式
双联变量柱塞泵PP16∼PP100尺寸图

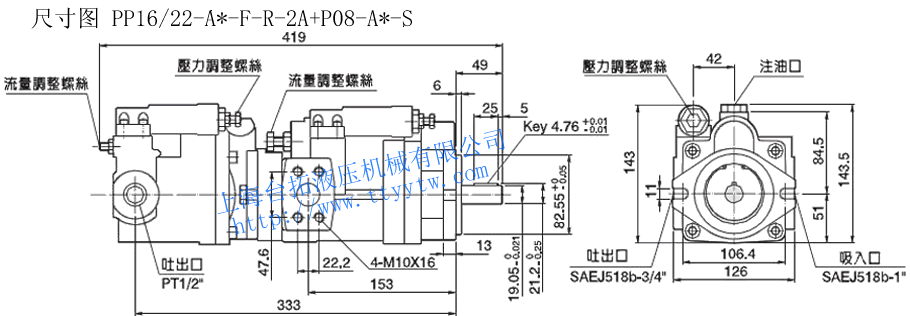

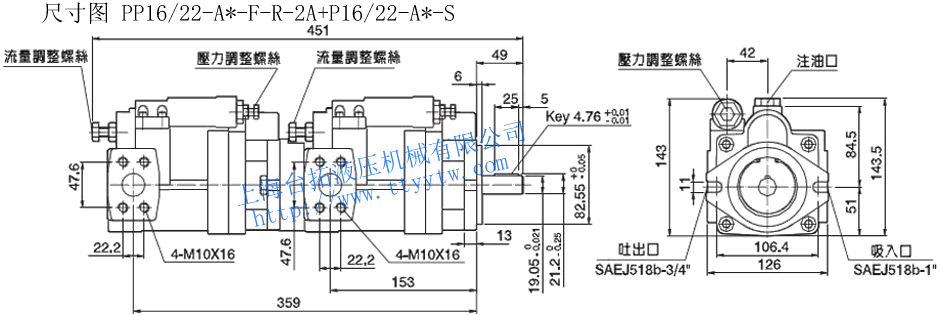

双联变量柱塞泵PP16/22-A*-F-R-2A+P08-A*-S尺寸图下载 双联变量柱塞泵PP16/22-A*-F-R-2A+P16/22-A*-S尺寸图下载

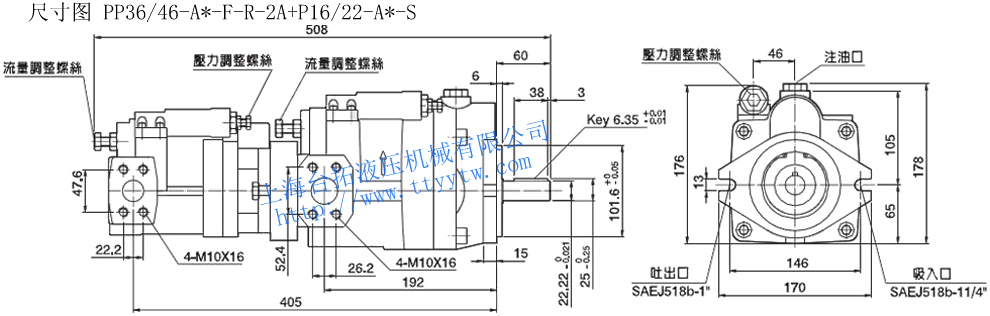

双联变量柱塞泵PP36/46-A*-F-R-2A+P16/22-A*-S尺寸图下载 双联变量柱塞泵PP70-A*-F-R-2A+P16/22-A*-S尺寸图下载

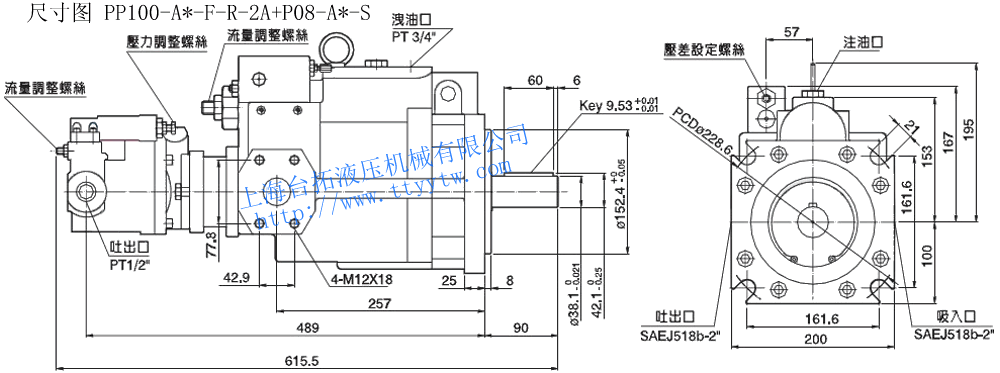

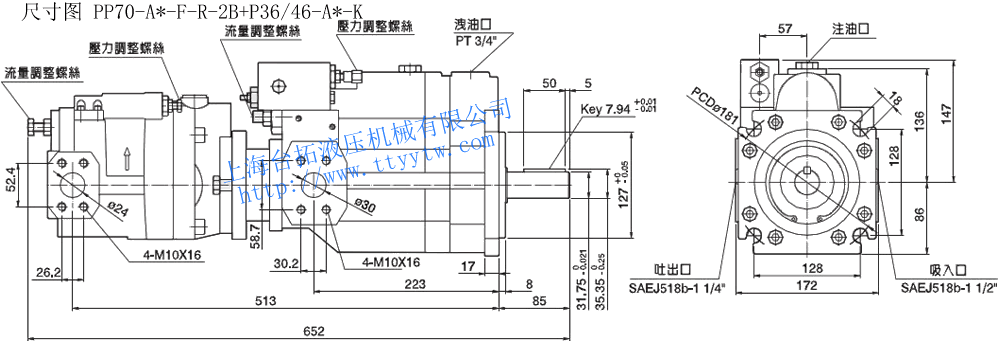

双联变量柱塞泵PP70-A*-F-R-2B+P36/46-A*-K尺寸图下载 双联变量柱塞泵PP100-A*-F-R-2A+P08-A*-S尺寸图下载

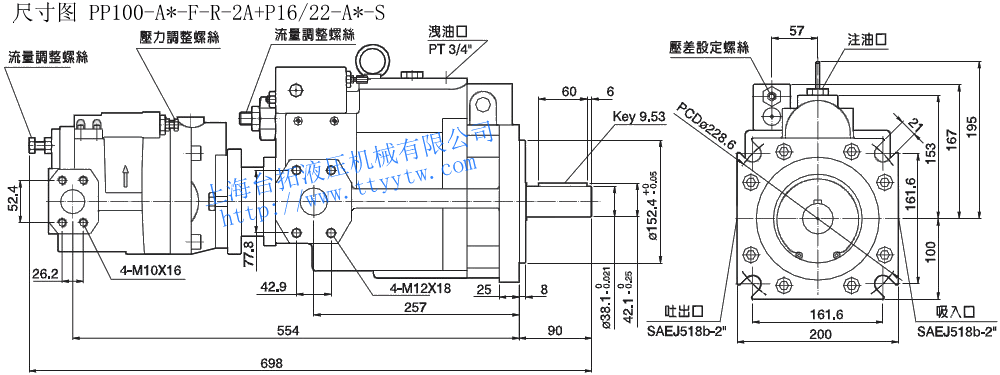

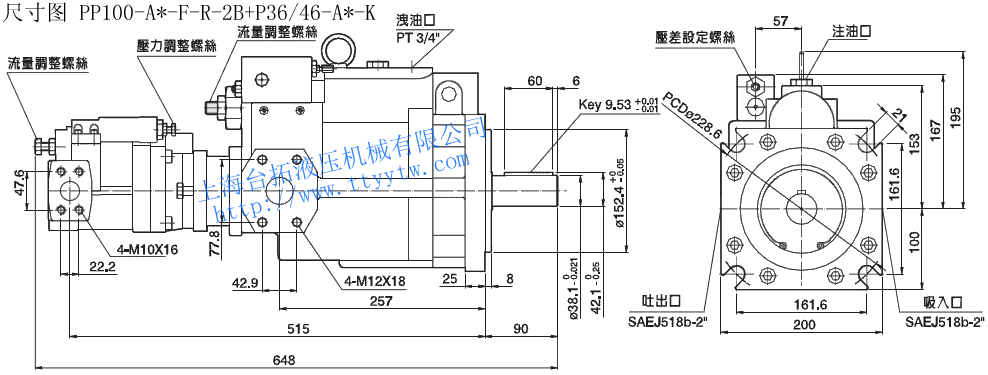

双联变量柱塞泵PP100-A*-F-R-2B+P36/46-A*-K尺寸图下载 双联变量柱塞泵PP100-A*-F-R-2A+P16/22-A*-S尺寸图下载
